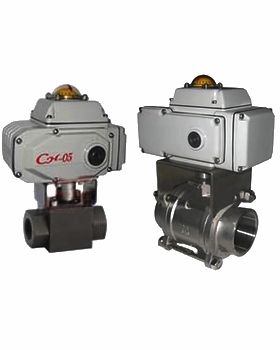

Q911内螺纹电动球阀
沃中公司生产的Q911内螺纹电动球阀内螺纹适用于PN1.0～10.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，电动丝扣球阀用于两位切断、调节的场合。用于截断或接通管路中的介质。电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号220VAC电源即可运转。电动内螺纹球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。内螺纹电动球阀可分为：电动丝扣球阀、电动焊接球阀。可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
 |
 |
|
Q911内螺纹电动球阀
|
Q911内螺纹电动球阀
|
|
公称通径DN(mm)
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
公称压力(MPa)
|
PN1.6、2.5、4.0、6.4 MPa
|
|
阀体形式
|
三片式精铸阀体、二片是精铸阀体
|
|
连接形式
|
螺纹式、焊接式
|
|
阀芯形式
|
"O"型球形阀芯
|
|
流量特性
|
近似快开型
|
|
动作范围
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏)
|
|
基本误差
|
±1%
|
|
回差
|
±1%
|
|
死区
|
≤1%(可调)
|
|
可调范围
|
250：1
|
|
配置执行机构
|
可配HQ、HR等系列角行程电动执行机构
|
|
控制方式
|
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
|
|
电源电压
|
AC220/380V，50/60Hz
|
|
输出力矩
|
50N·M～2000N·M
|
|
动作范围
|
0～90° 0～360°
|
|
动作时间
|
15秒/30秒/60秒
|
|
保护装置
|
过热保护
|
|
环境温度
|
-30°～60°
|
|
手动操作
|
同附带手柄操作
|
|
限位
|
电气、机械二重限位
|
|
防护等级
|
相当于IP-65
|
|
防爆等级
|
ExdII BT4；特殊要求可定制ExdII BT6
|
|
位置测量
|
可选装开关或电位计
|
|
驱动电机
|
8W/E
|
|
进线接口
|
PE1/2〞进线线锁
|
|
连接方式
|
内螺纹连接
|
对焊连接
|
|
零件名称
|
阀体阀盖
|
WCB
|
CF8(304)
|
CF8M(316)
|
WCB
|
CF8(304)
|
CF8M(316)
|
|
球体、阀杆
|
2Cr13
|
0Cr19Ni9
|
OCr17Ni12Mo2
|
2Cr13
|
0Cr19Ni9
|
OCr17Ni12Mo2
|
|
密封圈、填料
|
增强聚四氟乙烯、对位聚苯
|
|
适用工况
|
适用介质
|
水、蒸汽
、油品等
|
硝酸等腐
蚀性介质
|
醋酸等腐
蚀介质
|
水、蒸汽
、油品等
|
硝酸等腐
蚀性介质
|
醋酸等腐蚀介质
|
|
适用温度
|
-29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯)
|
 |
 |
|
Q911内螺纹电动球阀
|
Q911内螺纹电动球阀
|
|

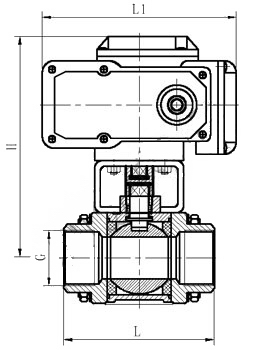

通径DN
|
英寸"
|
连接尺寸
|
|
mm
|
inch
|
D
|
L(mm)
|
H
|
管螺纹G
|
B
|
重量(Kg)
|
|
10
|
3/8
|
10
|
60
|
57
|
3/8″
|
95
|
0.34
|
|
15
|
1/2
|
15
|
75
|
68
|
1/2″
|
110
|
0.47
|
|
20
|
3/4
|
20
|
80
|
70
|
3/4″
|
110
|
0.68
|
|
25
|
1
|
25
|
90
|
80
|
1″
|
140
|
1.2
|
|
32
|
11/4
|
32
|
110
|
85
|
11/4″
|
140
|
1.9
|
|
40
|
11/2
|
38
|
125
|
100
|
11/2″
|
180
|
2.7
|
|
50
|
2
|
50
|
144
|
110
|
2″
|
180
|
3.9
|
|
65
|
21/2
|
64
|
186
|
130
|
21/2″
|
200
|
7.1
|
|
80
|
3
|
78
|
206
|
150
|
3″
|
250
|
11.5
|
|
100
|
4
|
98
|
240
|
170
|
4″
|
250
|
20.5
|
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
沃中公司专业生产Q911内螺纹电动球阀系列产品,欢迎来电咨询电动焊接球阀产品详细信息.我们将竭诚为您提供优质的服务！
