沃中公司生产的气动对夹式蝶阀是管线优先选用的常规蝶阀，通常分为气动对夹软密封蝶阀和气动硬密封对夹蝶阀，气动对夹式蝶阀具有结构简洁，流阻系数小，流量特性趋于直线，不会滞留杂物。且重量轻，安装方便，驱动扭矩较小的优点。气动对夹式蝶阀既可作切断介质用，又可作调节介质的流量用。阀体可选用不同材料的零件，配用不同材料的密封圈，可适应不同的介质、工况，使成本与性能达到最佳效果。气动对夹软密封蝶阀适用于温度≤120℃或≤150℃。气动硬密封对夹蝶阀适用于温度≥200℃或≤450℃，公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业，特别适用于双向密封和阀体易锈蚀场合，作调节流量和截流介质。
 |
 |
|

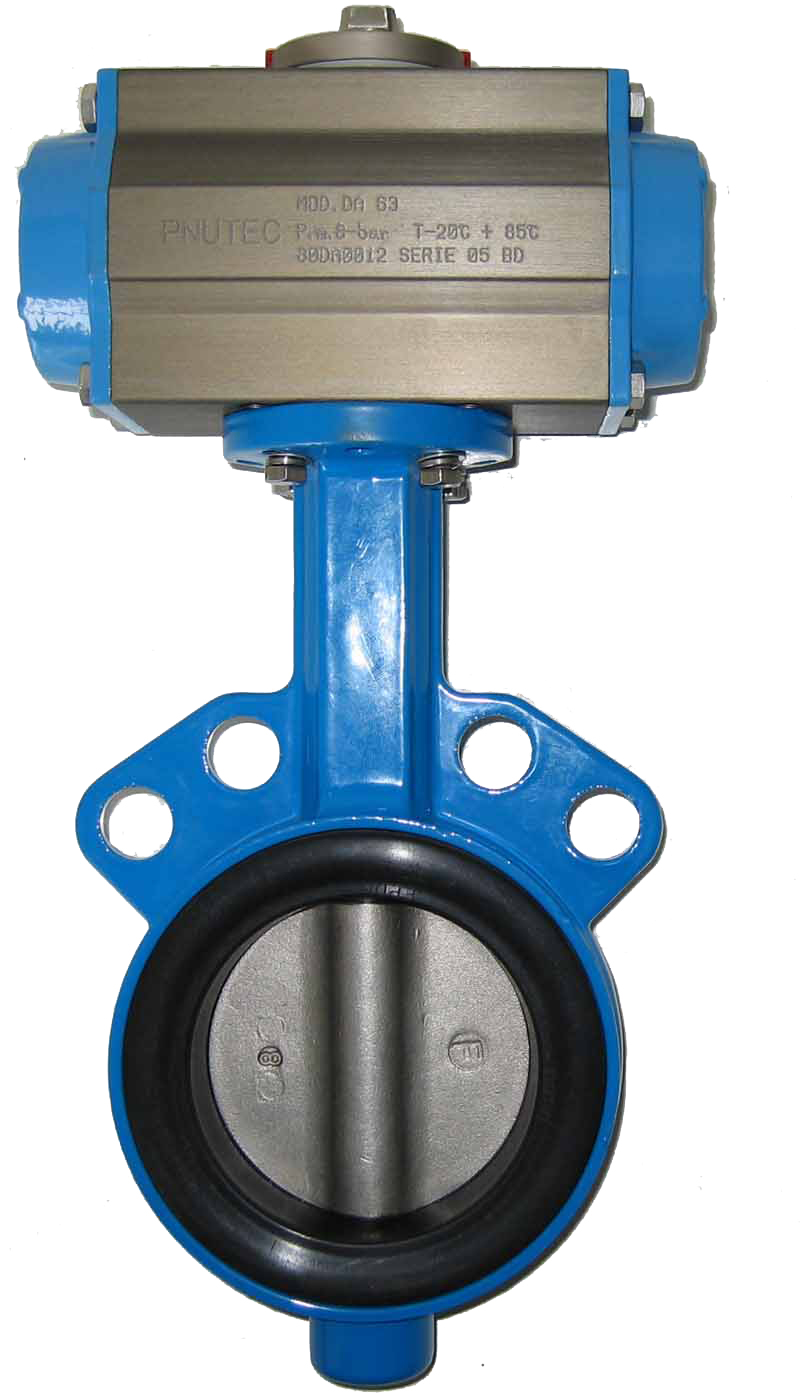

气动对夹软密封蝶阀
|

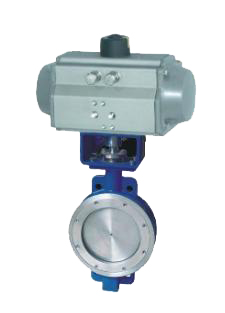

气动硬密封对夹蝶阀
|
（1）小巧轻便，容易拆装及维修，并可在任意位置安装。
（2）结构简单、紧凑，操作扭矩小，90°回转开启迅速。
（3）流量特性趋直线，调节性能好。
（4）蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。
（5）蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。
（1）密封件可更换，且密封可靠达到双向密封。
（7）蝶板可根据用户要求喷涂覆层，如尼龙或聚四氟类。
|
设计标准
|
GB/T12238-1989
|
|
法兰连接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-2000；JB/T9092-1999
|
|
公称通径DN(mm)
|
50～1200
|
|
公称压力
|
PN0.6、1.0、1.6、2.5MPa
|
|
连接形式
|
对夹式
|
|
阀板形式
|
垂直板式
|
|
流量特性
|
近似快开型
|
|
动作范围
|
0～90°
|
|
泄露量
|
按GB/T4213-92，为Kv值的10-4，软密封：零泄漏
|
|
基本误差
|
带定位器：小于全行程的±2%%
|
|
回差
|
带定位器：小于全行程的±2%
|
|
配置执行机构
|
GT、AT、AW系列单双作用气动执行器
|
|
控制方式
|
开关型(开关两位控制)、调节型(4～20mA控制)
|
|
执行器型号
|
GT、AT、AW系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
|
零件名称
|
材料名称
|
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
|
|
密封圈
|
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
填料
|
聚四氟乙烯、柔性石墨
|
|
公称通径DN(mm)
|
DN50～1200
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
|
低压气密试验
|
0.5～0.7
|
|
适用介质
|
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
|
 |
 |
|
D673H/F气动硬密封对夹蝶阀
|
D671F/X气动对夹软密封蝶阀
|
|
公称通经(DN)
|
主要尺寸
|
法兰尺寸
|
|
D673H/F
|
D671F/X
|
A
|
H1
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
L
|
H
|
L
|
H
|
K
|
n-Фd
|
K
|
n-Фd
|
K
|
n-Фd
|
|
50
|
43
|
112
|
43
|
63
|
180
|
315
|
125
|
4-18
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
115
|
46
|
70
|
180
|
330
|
145
|
4-18
|
145
|
4-18
|
145
|
8-18
|
|
80
|
46
|
120
|
46
|
83
|
245
|
390
|
160
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
52
|
138
|
52
|
105
|
240
|
431
|
180
|
8-18
|
180
|
8-18
|
190
|
8-22
|
|
125
|
56
|
164
|
56
|
115
|
240
|
455
|
210
|
8-18
|
210
|
8-18
|
220
|
8-26
|
|
150
|
56
|
175
|
56
|
137
|
350
|
626
|
240
|
8-22
|
240
|
8-22
|
250
|
8-26
|
|
200
|
60
|
200
|
60
|
164
|
350
|
720
|
295
|
8-22
|
295
|
12-22
|
310
|
12-26
|
|
250
|
68
|
243
|
68
|
206
|
550
|
800
|
350
|
12-22
|
355
|
12-26
|
370
|
12-30
|
|
300
|
78
|
250
|
78
|
230
|
600
|
860
|
400
|
12-22
|
410
|
12-26
|
430
|
16-30
|
|
350
|
78
|
280
|
78
|
248
|
600
|
883
|
460
|
16-22
|
470
|
12-26
|
490
|
16-33
|
|
400
|
102
|
305
|
102
|
289
|
600
|
972
|
515
|
16-26
|
525
|
16-26
|
550
|
16-36
|
|
450
|
114
|
350
|
114
|
320
|
750
|
1043
|
565
|
20-26
|
585
|
16-30
|
600
|
20-36
|
|
500
|
127
|
380
|
127
|
343
|
750
|
1098
|
620
|
20-26
|
650
|
20-30
|
660
|
20-36
|
|
600
|
154
|
445
|
154
|
413
|
750
|
1236
|
725
|
20-30
|
770
|
20-33
|
770
|
20-39
|
|
700
|
165
|
480
|
165
|
478
|
750
|
1431
|
840
|
24-30
|
840
|
24-36
|
875
|
24-42
|
|
800
|
190
|
530
|
190
|
525
|
750
|
1488
|
950
|
24-33
|
950
|
24-39
|
990
|
24-48
|
|
900
|
203
|
580
|
203
|
585
|
1250
|
1615
|
1050
|
28-33
|
1050
|
28-39
|
1090
|
28-48
|
|
1000
|
216
|
650
|
216
|
640
|
1500
|
1765
|
1160
|
28-36
|
1170
|
28-42
|
1210
|
28-56
|
|
1200
|
254
|
760
|
254
|
755
|
1500
|
1976
|
1380
|
32-39
|
1390
|
32-48
|
1420
|
32-56
|
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动对夹式蝶阀的技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
沃中公司专业生产气动对夹式蝶阀系列产品,欢迎来电咨询气动对夹软密封蝶阀产品详细信息.我们将竭诚为您提供优质的服务！
