D373F/H蜗轮对夹式蝶阀
D73F/H手柄对夹式蝶阀
一、蜗轮对夹式蝶阀 产品概述
本公司的蜗轮对夹式蝶阀属于对夹式硬密封蝶阀。是采用一个“U”型不锈钢密封圈，蜗轮对夹式蝶阀内部精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病，实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此对夹式硬密封蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的最佳装置。
|
|
|
|

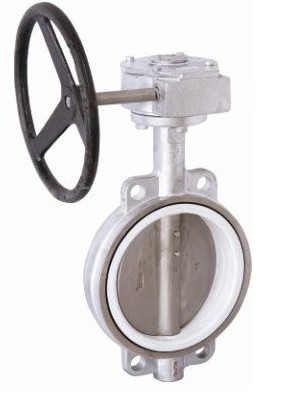

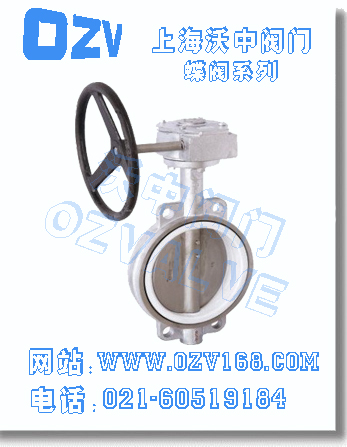

蜗轮对夹式蝶阀
|
对夹式软密封蝶阀 (手柄)
|
二、蜗轮对夹式蝶阀 产品特点
1、金属硬密封蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、对夹式硬密封蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、蜗轮对夹式蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、对夹式硬密封蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、金属硬密封蝶阀耐高温、耐低温、耐腐蚀性。
三、蜗轮对夹式蝶阀 采用标准
|
设计标准
|
GB/T12238-1989
|
|
法兰连接尺寸
|
GB/T9113.1-2000；GB/T9113.2-2000； GB/T9115.1-2000；GB/T9115.2-2000
|
|
结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-1992；JB/T9092-1999
|
四、蜗轮对夹式蝶阀主要技术参数
|
公称通径
|
DN（mm）
|
50～1200
|
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
水、蒸气、油品、酸类腐蚀性等。
|
|
驱动方式
|
手动、蜗轮传动、气动、电动
|
|
适用温度
|
碳钢 :-29℃～600℃ 不锈钢-40℃～600℃
|
五、蜗轮对夹式蝶阀 主要零件材料
|
零件名称
|
材料
|
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
|
|
密封圈
|
不锈钢、聚内脂、抗磨材料
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
填料
|
柔性石墨
|
六、蜗轮对夹式蝶阀 主要外形结构图
|
|
|
|

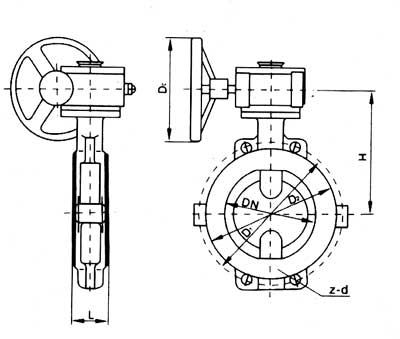

手动对夹蝶阀 (蜗轮传动)
|

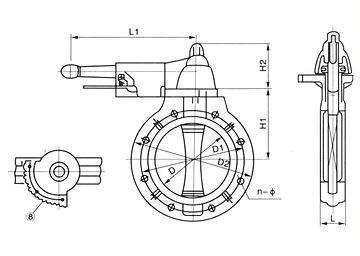

手动对夹蝶阀 (手柄传动)
|
七、蜗轮对夹式蝶阀 主要外形连接尺寸
|
公称通径
|
外形尺寸
|
连接尺寸(标准值)
|
|
PN0.6MPa
|
PN1.0MPa
|
PN2.5MPa
|
PN40MPa
|
|
毫米
|
英寸
|
L
|
H
|
D1
|
Z-d
|
D1
|
Z-d
|
D1
|
Z-d
|
D1
|
Z-d
|
|
50
|
2
|
43
|
112
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
125
|
4-14
|
|
65
|
21/2
|
46
|
115
|
130
|
4-14
|
145
|
4-18
|
145
|
8-18
|
145
|
8-18
|
|
80
|
3
|
49
|
120
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
4
|
56
|
138
|
170
|
4-18
|
180
|
8-18
|
190
|
8-22
|
190
|
8-22
|
|
125
|
5
|
64
|
164
|
200
|
8-18
|
210
|
8-18
|
220
|
8-26
|
220
|
8-26
|
|
150
|
6
|
70
|
175
|
225
|
8-18
|
240
|
8-22
|
250
|
8-26
|
250
|
8-26
|
|
200
|
8
|
71
|
208
|
280
|
8-18
|
295
|
8-22
|
310
|
12-26
|
320
|
12-30
|
|
250
|
10
|
76
|
243
|
335
|
12-18
|
350
|
12-22
|
370
|
12-30
|
385
|
12-33
|
|
300
|
12
|
83
|
283
|
395
|
12-22
|
400
|
12-22
|
430
|
16-30
|
450
|
16-33
|
|
350
|
14
|
92
|
310
|
445
|
12-22
|
460
|
16-22
|
490
|
16-33
|
510
|
16-36
|
|
400
|
16
|
102
|
340
|
495
|
16-22
|
515
|
16-22
|
550
|
16-36
|
585
|
16-39
|
|
450
|
18
|
114
|
380
|
550
|
16-22
|
565
|
20-26
|
600
|
20-36
|
610
|
20-39
|
|
500
|
20
|
127
|
410
|
600
|
20-22
|
620
|
20-26
|
660
|
20-36
|
670
|
20-42
|
|
600
|
24
|
154
|
470
|
705
|
20-26
|
725
|
20-30
|
770
|
20-39
|
/
|
/
|
|
700
|
28
|
165
|
550
|
810
|
24-26
|
840
|
24-30
|
875
|
24-42
|
/
|
/
|
|
800
|
32
|
190
|
640
|
920
|
24-30
|
950
|
24-33
|
990
|
24-48
|
/
|
/
|
|
900
|
36
|
203
|
710
|
1020
|
24-30
|
1050
|
28-33
|
1090
|
28-48
|
/
|
/
|
|
1000
|
40
|
216
|
770
|
1120
|
28-30
|
1160
|
28-36
|
1210
|
28-56
|
/
|
/
|
|
1200
|
48
|
254
|
890
|
1340
|
32-33
|
1380
|
32-39
|
1420
|
32-56
|
/
|
/
|
八、蜗轮对夹式蝶阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
沃中公司专业生产蜗轮对夹式蝶阀系列产品,欢迎来电咨询对夹式硬密封蝶阀产品详细信息.我们将竭诚为您提供优质的服务！
