当前产品:波纹管密封闸阀

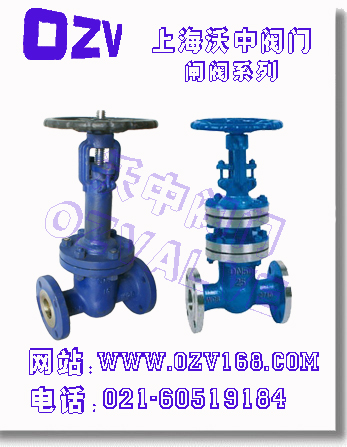

波纹管密封闸阀



WZ40H波纹管密封闸阀

一、波纹管密封闸阀 产品概述

波纹管密封闸阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。波纹管闸阀只适用于全开和全关,不允许作调节和节流。本类阀门在管道中一般应当水平安装。
WZ40H
波纹管闸阀的阀杆采用波纹管及填料双重密封结构,确保阀杆处的无泄漏密封,应用于电站、天然气、氨、真空、冷冻系统、热油、热水系统,特别适用于易燃、易爆、有毒及贵重介质的管路。

波纹管密封闸阀

波纹管密封闸阀

二、波纹管密封闸阀 应用规范

设计与制造

结构长度

连接法兰

试验与检验

API600
GB12234

ANSI B16.10
GB12221

ANSI B16.5
JB/T74
90
GB9112
9124
HG20592
20635
SH3406

API598
JB/T9092

三、波纹管密封闸阀 主要零件材质及适用范围

适用范围

适用介质

  蒸气系统、天然气、有毒废气净化、真空装置、热油系统、加热设备、 冷冻系统、氨、热水、电站等

适用温度

-20——350

采用标准

制造标准:DIN3356

检验试验标准:DIN3230

结构长度标准:DIN3202

对焊口标准:DIN3239

法兰标准:DIN2543-2545















WCB

WCB

WCB

13Gr

2Gr

2Gr

柔性石墨

304

CF8

CF8

304

304

304

柔性石墨

316

CF8M

CF8M

316

316

316

柔性石墨

304L

CF3

CF3

316

304L

304L

柔性石墨

316L

CF3

CF3

316

316L

316L

柔性石墨



波纹管密封阀杆

双层、三层波纹管

双重密封

无升降手轮

位置指示

维修方便



四、波纹管密封闸阀 订货须知

订货时请填写《规格书》或注明以下内容:
1
、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2
、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
3
、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

沃中公司专业生产波纹管密封闸阀系列产品,欢迎来电咨询产波纹管闸阀产品详细信息.我们将竭诚为您提供优质的服务!
