ZJHW气动微小流量调节阀

一、气动微小流量调节阀产品概述

气动小流量调节阀特别适用于液体、蒸汽等介质的主流量调节场合。本公司生产的ZJHW气动微小流量调节阀，简称气动小流量调节阀，是由我公司专业针对小流量工况自主研发的一款产品。它由气动薄膜执行器及微小流量调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。气动小流量调节阀具有体积小、重量轻、性能高、用于微小流量的精确控制等特点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。

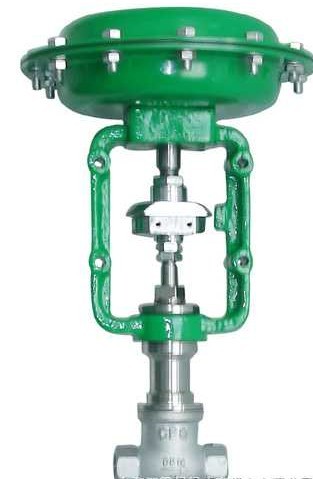

气动微小流量调节阀 (承插焊式)	气动小流量调节阀 (螺纹式)

二、气动微小流量调节阀主要技术参数

公称通径(DN)	G3/8"、1/2"、G3/4"、G1"
阀座直径(dn)	1.5	2	3	4	5	6	7	8	9	10	11	12	15
额定流量系数KV	0.025	0.05	0.08	0.12	0.20	0.32	0.50	0.80	1.00	1.40	1.55	1.85	2.23
允许压差(MPa)	≤公称压力
公称压力(MPa)	1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
配用执行器型号	ZHA/B-11
额定行程(mm)	8					10					12
阀盖形式	标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式	单座市
流量特性	等百分比、直线性

三、气动微小流量调节阀执行器技术参数

配置执行器类别	ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-11
有效面积(cm2)	200
行程(mm)	10、16
弹簧范围(KPa)	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

四、气动微小流量调节阀主要零件材料

阀体	WCB	304	316	316L
垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片	PTFE\石墨垫片
阀座	304	304	316	316L
阀芯	304	304	316	316L
阀盖	WCB	304	316	316L
阀杆	304	304	316	316L
填料	PTFE/石墨	PTFE/石墨	PTFE/石墨	PTFE/石墨
填料压盖	WCB	304	316	316L

五、气动微小流量调节阀主要性能指标

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			3.0	1.0
死区%			3.0	0.4
始终点偏差%	气开	始点	±2.5	±1.0
		始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

六、气动微小流量调节阀外形图

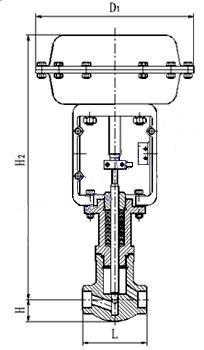

气动微小流量调节阀 (外形尺寸图)

七、气动微小流量调节阀安装连接尺寸

公称通径DN	阀座直径dn	L	H	H1	H2	D
G3/8“	1.5～15	95	30	130	350	230
G1/2“	1.5～15	95	30	130	350	230
G3/4“	1.5～15	110	30	130	350	230
G1“	1.5～15	110	30	130	350	230
