◆ 产品简介

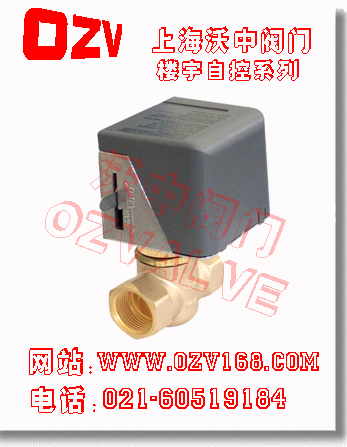

电动二通阀由VA7010系列阀门驱动器和CKD系列铜阀门组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步马达驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。CKD1系列电动阀的驱动器与阀门采用螺纹联接方式，可在阀门安装之后，再安装驱动器。现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小。产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。
◆材质说明
●阀体材料：锻造黄铜
●阀杆材料：不锈钢（AISI302）
●密封材料：丁腈橡胶（NBR）
●驱动器底盘：压铸铝合金
●驱动器盖：阻燃ABS工程塑料
●工作介质：水
●介质温度：＜94℃
◆VA7010驱动器主要技术参数
|
型号
|
额定电压
|
功率
|
驱动方式
|
与DF/F-02B阀配合动作时间
|
净重
|
|
VA7010-220
|
AC220V±10%
|
7W
|
单向电机驱动阀门弹簧复位
|
全开时间：通电后约10秒
关闭时间：断电后约5秒
|
0.3kg
|
|
VA7010-110
|
AC110V±10%
|
|
VA7010-24
|
AC24V±10%
|
◆CKD铜阀门主要技术参数
|
型号
|
阀门形式
|
联接螺纹
|
流量系数
|
关闭压差
|
工作介质
|
流体温度
|
环境温度
|
承压
|
储存温度
|
|
LJA1-215
|
常闭二通
|
G1/2
|
1.5Kv
|
0.25MPa
|
冷冻/热水
|
2～94℃
|
0～65℃最大相对湿度为不凝露
|
2.5MPa
|
-20～+65℃最大相对湿度为不凝露
|
|
LJA1-315
|
分流三通
|
G1/2
|
1.5Kv
|
0.25MPa
|
|
LJA1-220
|
常闭二通
|
G3/4
|
2.5Kv
|
0.10MPa
|
|
LJA1-320
|
分流三通
|
G3/4
|
2.5Kv
|
0.10MPa
|
|
LJA1-225
|
常闭二通
|
G1
|
4.8Kv
|
0.06MPa
|
|
LJA1-325
|
分流三通
|
G1
|
4.8Kv
|
0.06MPa
|

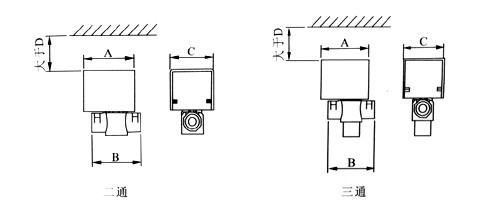

◆外形尺寸
|
型号
|
尺寸（mm）
|
净重kg
|
|
A
|
B
|
|
LJA1-215
|
55
|
113
|
0.60
|
|
LJA1-315
|
55
|
128
|
0.60
|
|
LJA1-220
|
66
|
124
|
0.65
|
|
LJA1-320
|
66
|
137
|
0.65
|
|
LJA1-225
|
90
|
129
|
0.70
|
|
LJA1-325
|
90
|
145
|
0.70
|
◆操作及注意事项
马达罩壳应防止滴水渗入。当阀装于水平管道时，安装位置及平面夹角不超过85°，如图二所示。当阀门装在垂直管道上时，马达罩壳必须防止漏水渗入。
拨动手动操作杆时应缓慢移动，当手动杆沿箭头指向慢慢移动并按入缺口内卡住，阀门处于常开状态，每当电流首次通过电动阀门时，手动杆会再设定至自动位置。
◆安装须知
常闭二通阀和分流三通阀的安装如图三、四、五所示。对于高层建筑物，应在底层支管上采用减压阀。安装阀体时，应注意阀体箭头指向。若带有辅助开关，其接线如图6所示。
