WZX系列精小型电动执行器
一、WZX系列精小型电动执行器 产品概述
“WZX”系列电动执行器用于控制0°～270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热，轻工等各行业中。它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭矩达4000N·m。
|
|
|
|

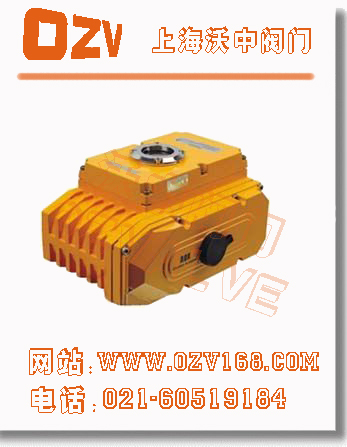

YJX系列精小型电动执行器
|
YJX系列精小型电动执行器
|
二、YJX系列精小型电动执行器性能特点
2.1壳体
壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68型供选择。
2.2电机
全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。
2.3手动结构
手柄的设计保证安全可靠、省力、体积小。不通电时，扳动手柄可进行手动操作。不用手动时，将扳手置于扳手夹内，方便使用。
2.4指示器
指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。
2.5干燥器
用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
2.6密封
密封性好，标准产品防护等级是IP67，并可选IP68防护等级。
2.7限位开关
机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受手轮过量的影响。
2.8自锁
精密的蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（最大50分贝），寿命长；有自锁功能，防止反转，传动部分稳定可靠，无需再加油。
2.9防脱螺栓
拆除外壳时，螺栓附在壳体上，不会脱落。
2.10安装
底部安装尺寸符合ISO5211/ DIN3337国际标准，孔成双四方形便于带方杆的阀线性或45°转角安装，适应性强。可以垂直安装，也可以水平安装。
2.11线路
控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。
三、YJX系列精小型电动执行器 主要技术参数
|
型号
|
最大输出扭矩
|
90°动作时间
|
输出轴
|
电机
|
单相额定电流
|
重量
|
|
方
|
圆
|
|
N·M
|
S
|
mm
|
W
|
220V
|
Kg
|
|
YJX-005
|
50
|
30
|
11×11
|
Φ12.6
|
10
|
0.25
|
3.6
|
|
14×14
|
|
YJX-008
|
80
|
30
|
11×11
|
Φ15.7
|
10
|
0.25
|
3.6
|
|
14×14
|
|
YJX-010
|
100
|
30
|
14×14
|
Φ15.7
|
15
|
0.35
|
4.6
|
|
17×17
|
Φ18.95
|
|
YJX-015
|
150
|
30
|
14×14
|
Φ18.95
|
15
|
0.37
|
4.6
|
|
17×17
|
|
YJX-020
|
200
|
30
|
22×22
|
Φ22.13
|
45
|
0.3
|
13
|
|
YJX-030
|
300
|
30
|
22×22
|
Φ28.48
|
45
|
0.31
|
13.4
|
|
YJX-040
|
400
|
30
|
22×22
|
Φ28.48
|
60
|
0.33
|
13.8
|
|
YJX-060
|
600
|
30
|
27×27
|
Φ31.65
|
90
|
0.33
|
14
|
|
YJX-080
|
800
|
45
|
27×27
|
Φ31.65
|
180
|
0.47
|
14.3
|
|
YJX-100
|
1000
|
135
|
27×27
|
Φ31.65
|
180
|
0.47
|
60
|
|
YJX-160
|
1600
|
135
|
Max φ65
|
180
|
0.85
|
60
|
|
YJX-200
|
2000
|
135
|
Max φ65
|
180
|
0.85
|
60
|
|
YJX-300
|
3000
|
135
|
Max φ65
|
180
|
0.85
|
60
|
四、WZX系列精小型电动执行器 标准件技术参数
|
外 壳
|
防水级别 IP67,NEMA4 and 6
|
|
电机电源
|
110/220V AC 单相,380/440V AC 3相, 50/60Hz, ±10%
|
|
控制电源
|
110/220V AC 单相，50/60 Hz, ±10%
|
|
电 机
|
鼠笼式异步电机
|
|
限位开关
|
2 X 开/关， SPDT,250V AC 10A
|
|
辅助限位开关
|
2 X 开/关， SPDT,250V AC 10A
|
|
行 程
|
90°±10° (180°/270°可选)
|
|
失效保护/操作温度
|
内置过热保护，开120℃ ±5℃ /关 97℃ ±5℃
|
|
指 示 器
|
连续的位置指示
|
|
手动操作
|
机械手柄
|
|
自锁装置
|
蜗轮，蜗杆机构提供自锁
|
|
机械限位
|
2个外部调整螺栓
|
|
干 燥 器
|
7-10W (110/220V AC)防冷凝
|
|
接 线 孔
|
2个M18
|
|
环境温度
|
-20℃-- +70℃
|
|
润 滑
|
铝基润滑脂（EP 型）
|
沃中公司专业生产WZX系列精小型电动执行器系列产品,欢迎来电咨询WZX系列精小型电动执行器产品详细信息！
