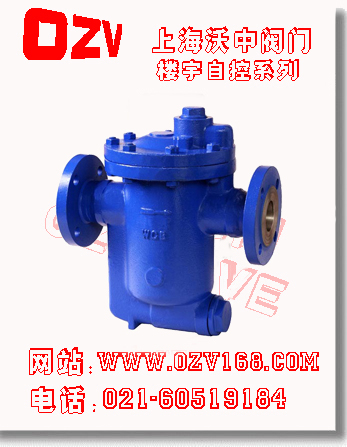

产品介绍

    倒吊（置）桶式蒸汽疏水阀是机械型蒸汽疏水阀中最坚固的疏水阀之一，它的优点是：不怕水击，能连续排不冷凝气体，抗污性能好；最高背压≤80%，所有内件都是不锈钢制造，耐磨损、抗腐蚀；球形阀心和阀座是线接触，密封性能好，使用寿命长；间断排水和连续排水，能排接近饱和温度冷凝水，使加热设备达到最佳工作效率。倒吊（置）桶式蒸汽疏水阀的阀座处于水密封的保护下，工作时无活蒸汽泄漏，节能效果好。
    它适用于石油、化工、印染、造纸、制药等工业蒸汽加热设备和蒸汽管网的阻汽排水。

工作原理

　　倒吊（置）桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。

型号 规格 外型尺寸表

型  号

通径

最大疏水量

连接方式

材料

外形尺寸

m m

(kg/h)

L

H

h

W

-881

15

50--400

螺纹

WCB

128

176

106

98

CS15Y-16C-Ⅰ

20

128

176

106

98

CS15Y-25C-Ⅰ

25

128

176

106

98

-882

15

120--900

螺纹

WCB

166

236

138

150

CS15Y-16C-Ⅱ

20

166

236

138

150

CS15Y-25C-Ⅱ

25

166

236

138

150

-883

25

300--1860

螺纹

WCB

198

306

186

182

CS15Y-16C-Ⅲ

32

198

306

186

182

CS15Y-25C-Ⅲ

40

198

306

186

182

-884

32

900-3000

螺纹

WCB

230

368

220

203

CS15Y-16C-Ⅳ

40

230

368

220

203

CS15Y-25C-Ⅳ

50

230

368

220

203

(881F)

15

50—400

法兰

WCB

160

176

106

98

CS45Y-16C-Ⅰ

20

160

176

106

98

CS45Y-25C-Ⅰ

25

160

176

106

98

(882F)

15

120—900

法兰

WCB

210

230

138

150

CS45Y-16C-Ⅱ

20

210

230

138

150

CS45Y-25C-Ⅱ

25

210

230

138

150

(883F)

25

300--1860

法兰

WCB

260

306

186

182

CS45Y-16C-Ⅲ

32

260

306

186

182

CS45Y-25C-Ⅲ

40

260

306

186

182

50

260

306

186

182

(884F)

32

900-3000

法兰

WCB

290

368

220

203

CS45Y-16C-Ⅳ

40

290

368

220

203

CS45Y-25C-Ⅳ

50

290

368

220

203

-1810

15-25

50-400

螺纹

304/316

120

183

160

80

CS15Y-16P-Ⅰ

(1810F)

15-25

50-400

法兰

304/316

150

218

160

80

CS45Y-16P-Ⅰ
