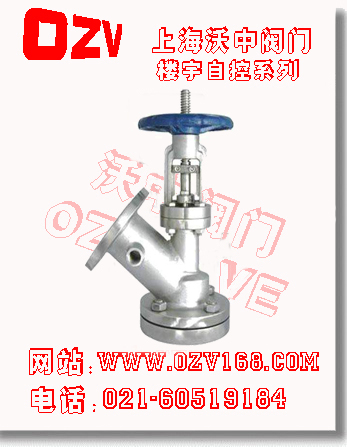

放料阀主要用于反映器，储罐和其他容器的底部排料，借助于阀门底部法兰焊接于储罐和其他的底部，因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。各种操作方式，例如，手动，气动（弹簧复位式、双作用式、带手轮和不带手轮），电动，液动，齿轮等。

 型号： FLJ41H
公称通径：DN25-200
压力等级：PN1.6-4.0MPa
材质：碳钢、不锈钢



性能与用途
本阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.
结构与原理:
该阀主要由1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成，手轮顺转, 阀门关闭,阀杆向上移动, 此阀为上展式，手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展阀

性能参数
工作压力1.6Mpa
工作介质为水, 油液体, 酸碱等
工作温度为<=175 o C. 不锈钢<=320 o C 碳钢



主要零件材质



上展式放料阀连接尺寸





下展式放料阀连接尺寸

DN	上法兰		上法兰	下法兰	密封座
	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	100	65
50	165	125	180	145	85	70
65	180	145	195	160	135	90
80	195	160	215	180	155	130
100	215	180	245	210	195	135
125	245	210	280	245	180	145
150	280	240	335	295	210	185
200	335	295	405	355	/	/
