Q971电动对夹球阀

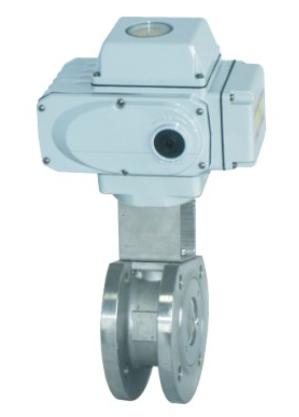

沃中公司生产的Q971电动对夹球阀采用角行程电动执行器与超薄球阀阀体组成，也可称为电动超薄球阀。主要适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。电动对夹球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动超薄球阀是参照意大利产品的特点，与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外，阀座采用弹性密封结构，密封可靠，启闭轻松。设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性。
 |
 |
|
Q971电动对夹球阀
|
Q971电动超薄球阀
|
|
执行机构技术参数
|
阀体参数
|
|
电源
|
AC200 / 380V
|
公称通径
|
DN10～150mm
|
|
输出力矩
|
50N·M～2000N·M
|
公称压力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
|
动作范围
|
0～90° 0～360°
|
泄漏量
|
软密封:零泄漏
|
硬密封:≤额定流量的10-5
|
|
动作时间
|
15秒/30秒/60秒
|
执行机构
|
可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
|
|
保护装置
|
过热保护
|
流量特性
|
快开特性
|
|
环境温度
|
-30°～60°
|
可调范围
|
DN10-80
|
DN100-150
|
|
250:1
|
350:1
|
|
手动操作
|
同附带手柄操作
|
阀体形式
|
整体式锻造、整体式铸造
|
|
限位
|
电气、机械二重限位
|
连接形式
|
超薄法兰式、对夹式
|
|
防护等级
|
相当于IP-65
|
阀芯形式
|
"O"型球形阀芯
|
|
位置测量
|
可选装开关或电位计
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
|
驱动电机
|
8W/E
|
基本误差
|
±1%
|
|
防爆等级
|
ExdII BT4
ExdII BT6
|
死区
|
≤1%
|
|
回差
|
≤1%
|
|
控制方式
|
开关量控制
模拟量控制
|
适用温度
|
密封面
|
|
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
|
|
零件名称
|
材料
|
|
阀体
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球体
|
2Cr13+氮化处理
|
304
|
316
|
316L
|
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
阀座密封圈
|
PTFE、碳素纤维＋PTFE、对位聚苯
|
|
填料
|
V型PTFE、柔性石墨
|
|
设计与制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
|
法兰尺寸
|
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
|
|
结构长度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
|
检验与试验
|
JB/T 9092、API 598、GB/T13927
|
|
公称通径DN(mm)
|
DN15-150
|
|
公称压力
|
PN(MPa)
|
1.6
|
2.5
|
4.0
|
6.4
|
|
试验压力
|
强度试验
|
15.0
|
24.0
|
37.5
|
48.0
|
|
密封试验
|
11.0
|
17.6
|
27.5
|
35.2
|
|
低压气密试验
|
0.5～0.7
|
|
适用介质
|
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
|
 |
 |
|
电动对夹球阀 (配HQ执行器)
|
电动超薄球阀 (配HR执行器)
|
|
公称通径DN(mm)
|
L
|
D
|
D1
|
D2
|
n-Φd
|
H（配HR）
|
H（配HQ）
|
A（配HR）
|
A（配HQ）
|
|
15
|
35
|
95
|
65
|
45
|
4-M12
|
291
|
350
|
155.2
|
150
|
|
20
|
38
|
105
|
75
|
55
|
4-M12
|
296
|
360
|
155.2
|
150
|
|
25
|
42
|
115
|
85
|
65
|
4-M12
|
301
|
365
|
155.2
|
150
|
|
32
|
50
|
135
|
100
|
78
|
4-M16
|
311
|
380
|
195
|
180
|
|
40
|
60
|
145
|
110
|
85
|
4-M16
|
318
|
400
|
195
|
180
|
|
50
|
70
|
160
|
125
|
100
|
4-M16
|
326
|
420
|
234
|
200
|
|
65
|
95
|
180
|
145
|
120
|
4-M16
|
336
|
430
|
234
|
200
|
|
80
|
118
|
195
|
160
|
135
|
8-M16
|
363
|
470
|
271
|
220
|
|
100
|
140
|
215
|
180
|
155
|
8-M16
|
383
|
480
|
325
|
230
|
|
125
|
175
|
245
|
210
|
185
|
8-M16
|
403
|
510
|
414
|
230
|
|
150
|
210
|
280
|
240
|
210
|
8-M16
|
418
|
510
|
420
|
230
|
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
沃中公司专业生产Q971电动对夹球阀系列产品,欢迎来电咨询电动超薄球阀产品详细信息.我们将竭诚为您提供优质的服务！
