当前产品:气动三偏心蝶阀

气动三偏心蝶阀





D673H/F气动金属硬密封蝶阀
一、气动三偏心蝶阀产品概述
沃中公司生产的D643H/F气动三偏心蝶阀是由高精度三偏心多层次金属密封蝶阀和气动执行器组成,所以也可以叫气动金属硬密封蝶阀。气动三偏心蝶阀采用三偏心多层次金属密封结构,无机械磨损,最高可达到零泄漏,有优良的双向密封功能,是用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上作调节流量、截断或接通流体的最佳装置。气动弹性金属密封蝶阀选用不同的材质,可分别适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质,最高工作温度可达600

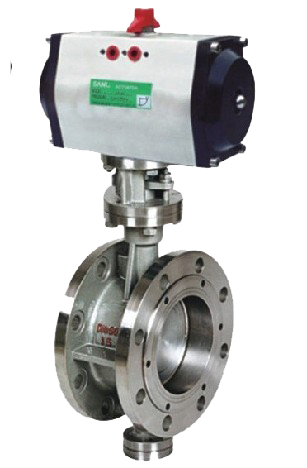

气动金属硬密封蝶阀 (法兰式)

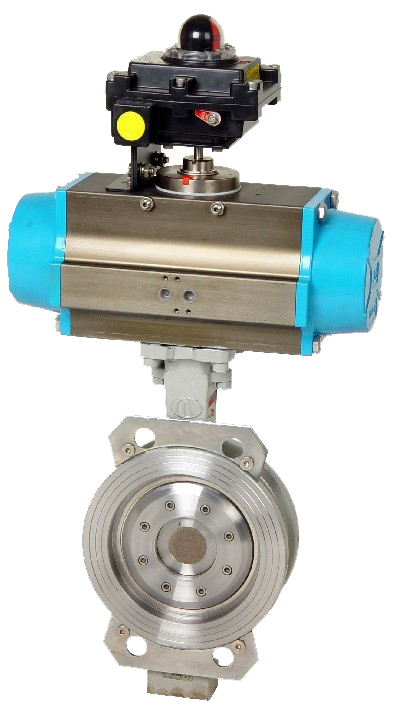

气动金属硬密封蝶阀 (对夹式)
二、气动三偏心蝶阀产品特点
由于气动三偏心蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1)开启力矩小,灵活方便,省力节能。
2)三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3)耐高压、耐腐蚀、耐磨损、使用寿命长等。
三、气动三偏心蝶阀主要技术参数
公称通径DN(mm)
501200
公称压力
PN1.01.62.5MPa
连接形式
法兰式、对夹式
密封形式
三偏心金属硬密封
流量特性
近似快开型
动作范围
090°
泄露量
GB/T4213-92,为Kv值的10-4
基本误差
带定位器:小于全行程的±2%
回差
带定位器:小于全行程的±2%
可调范围
50:1
配置执行器
GTATAW系列单双作用气动执行器
控制方式
开关两位控制,4-20mA模拟量控制
四、气动三偏心蝶阀执行器技术参数
执行器型号
GTATAW系列单双作用气动执行器
供气压力
0.40.7MPa
气源接口
G1/4"G1/8"G3/8"G1/2"
环境温度
-30+70
作用形式
单作用执行机构、双作用执行机构
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1
、齿轮式双活塞,输出力矩大,体积小。
2
、气缸选用铝金材料,重量轻、外形美观。
3
、可在顶部、底部安装手动操作机构。
4
、齿条式连接可调节开启角度、额定流量。
5
、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6
IS05211标准连接为产品的安装更换提供了方便。
7
、两端调的节螺钉可使标准产品在90°±4°的可调范围。确保与阀门的同步精度。
五、气动三偏心蝶阀主要零件材料
零件名称
材料
阀体
铸铁、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢、不锈钢、铬钼钢
密封圈
不锈钢与耐高温石棉板组合成多层次
阀杆
2Cr131Cr13不锈钢、铬钼钢
填料
O型圈、柔性石墨
六、气动三偏心蝶阀主要性能规范
公称通径DN(mm)
DN501200
公称压力
PN(MPa)
0.6
1.0
1.6
2.5
试验压力
强度试验
0.9
1.5
2.4
3.75
密封试验
0.66
1.1
1.76
2.75
低压气密试验
0.50.7
适用介质
空气、水、污水、蒸气、煤气、油品等
适用温度
碳钢:-29640不锈钢:-40600
七、气动三偏心蝶阀三偏心密封结构原理
1)偏离管道中心
2)偏离密封面中心
3)倾斜的锥形
当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。

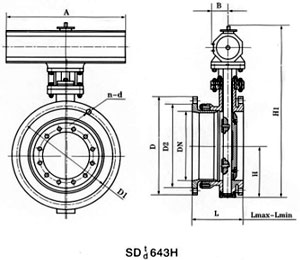

八、气动三偏心蝶阀外形结构图
气动金属硬密封蝶阀 (法兰)
气动金属硬密封蝶阀 (对夹)
九、气动三偏心蝶阀安装连接尺寸
公称通经(DN)
主要尺寸
法兰尺寸
L
L1
H
H1
1.0MPa
1.6MPa
2.5MPa
D
D1
n-Фd
D
D1
n-Фd
D
D1
n-Фd
50
108
43
112
625
165
125
4-18
165
125
4-18
165
125
4-18
65
112
46
115
625
185
145
4-18
185
145
4-18
185
145
8-18
80
114
46
120
645
200
160
4-18
200
160
8-18
200
160
8-18
100
127
52
138
675
220
180
8-18
220
180
8-18
235
190
8-22
125
140
56
164
715
250
210
8-18
250
210
8-18
270
220
8-26
150
140
56
175
800
285
240
8-22
285
240
8-22
300
250
8-26
200
152
60
200
850
340
295
8-22
340
295
12-22
360
310
12-26
250
165
68
243
925
395
350
12-22
405
355
12-26
425
370
12-30
300
178
78
250
1035
445
400
12-22
460
410
12-26
485
430
16-30
350
190
78
280
1070
505
460
16-22
520
470
12-26
555
490
16-33
400
216
102
305
1190
565
515
16-26
580
525
16-26
620
550
16-36
450
222
114
350
1250
615
565
20-26
640
585
16-30
670
600
20-36
500
229
127
380
1290
670
620
20-26
715
650
20-30
730
660
20-36
600
267
154
445
1455
780
725
20-30
840
770
20-33
845
770
20-39
700
292
165
480
1585
895
840
24-30
910
840
24-36
960
875
24-42
800
318
190
530
1700
1015
950
24-33
1025
950
24-39
1085
990
24-48
900
330
203
580
1965
1115
1050
28-33
1125
1050
28-39
1185
1090
28-48
1000
410
216
650
2015
1230
1160
28-36
1255
1170
28-42
1320
1210
28-56
1200
470
254
760
2250
1455
1380
32-39
1485
1390
32-48
1530
1420
32-56
十、气动三偏心蝶阀产品选型
1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(-开式,气-关式)
尽量详细提供气动三偏心蝶阀的技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
沃中公司专业生产气动金属硬密封蝶阀系列产品,欢迎来电咨询气动弹性金属密封蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
