一、电动伸缩蝶阀产品概述SENMI
公司生产的"SENMI"牌电动伸缩蝶阀是由高精度电动执行器和伸缩蝶阀装配组成，电动伸缩蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。电动伸缩法兰蝶阀配用的执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动伸缩蝶阀其主要特点如下：
（1）设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速；
（2）伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。
（3）密封部位可调节更换、密封性能可靠等特点。
 |
 |
|
电动伸缩法兰蝶阀
|
电动伸缩蝶阀 (配智能执行器)
|
|
设计标准
|
GB/T12238-1989；JB/T8527-1997
|
|
法兰连接尺寸
|
GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000
|
|
结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-1992；JB/T9092-1999
|
（1）电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
（2）工作环境：
（3）环境温度：-20—+60℃（特殊订货-60—+80℃）
（4）相对温度：≤90%(25℃时）
（5）普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
（6）防护等级：户外型和防爆型为IP55（可订制IP67）。
（7）工作制：为短时10分钟（可订制30分钟）。
|
公称通径
|
DN（mm）
|
50～2000
|
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
适用温度
|
≤80℃
|
|
适用介质
|
空气、水、蒸气、煤气、油品等。
|
|
驱动形式
|
手动、蜗杆蜗轮传动、气传动、电传动。
|
|
零件名称
|
材料名称
|
|
阀体
|
铸铁、铸钢、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢
|
|
密封圈
|
橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
填料
|
聚四氟乙烯、柔性石墨
|
|
公称
通径
|

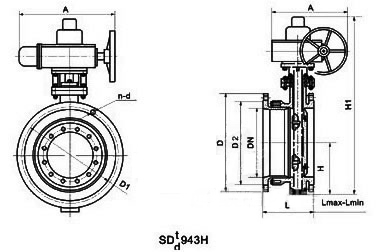

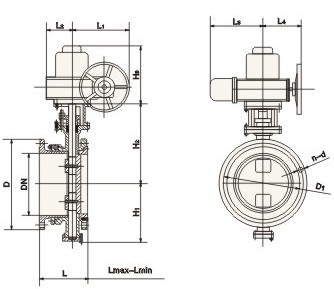

外形尺寸(参考值)
|
法兰尺寸和螺栓孔尺寸(标准值)
|
|
H
|
H1
|
设计
最大
长度
|
设计
最小
长度
|
设计
长度
|
A
|
A1
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|
D
|
D1
|
n-d
|
D
|
D1
|
n-d
|
D
|
D1
|
n-d
|
|
50
|
80
|
360
|
186
|
156
|
171
|
157
|
255
|
140
|
110
|
4-14
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
95
|
355
|
190
|
160
|
175
|
157
|
255
|
160
|
130
|
4-14
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
|
80
|
98
|
376
|
198
|
166
|
182
|
157
|
255
|
190
|
150
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
114
|
390
|
228
|
188
|
208
|
208
|
255
|
210
|
170
|
4-18
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
|
125
|
128
|
420
|
240
|
201
|
220
|
208
|
255
|
240
|
200
|
8-18
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
|
150
|
139
|
510
|
240
|
206
|
226
|
208
|
315
|
265
|
225
|
8-18
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
|
200
|
174
|
550
|
265
|
219
|
242
|
208
|
315
|
320
|
280
|
8-18
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
|
250
|
215
|
610
|
295
|
240
|
267
|
256
|
315
|
375
|
335
|
12-18
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
|
300
|
245
|
650
|
308
|
254
|
282
|
256
|
315
|
440
|
395
|
12-22
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
|
350
|
270
|
680
|
327
|
272
|
300
|
256
|
315
|
490
|
445
|
12-22
|
505
|
460
|
16-22
|
520
|
470
|
16-26
|
|
400
|
305
|
740
|
368
|
308
|
338
|
256
|
315
|
540
|
495
|
16-22
|
565
|
515
|
16-26
|
580
|
525
|
16-30
|
|
450
|
325
|
760
|
370
|
310
|
340
|
256
|
714
|
595
|
550
|
16-22
|
615
|
565
|
20-26
|
640
|
585
|
20-30
|
|
500
|
360
|
800
|
392
|
332
|
362
|
380
|
714
|
645
|
600
|
20-22
|
670
|
620
|
20-26
|
715
|
650
|
20-33
|
|
600
|
445
|
900
|
441
|
375
|
408
|
380
|
810
|
755
|
705
|
20-26
|
780
|
725
|
20-30
|
840
|
770
|
20-36
|
|
700
|
505
|
1000
|
460
|
400
|
445
|
/
|
810
|
860
|
810
|
24-26
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
|
800
|
560
|
1020
|
499
|
445
|
475
|
/
|
810
|
975
|
920
|
24-30
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
|
900
|
630
|
1080
|
520
|
460
|
490
|
/
|
863
|
1075
|
1020
|
24-30
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
|
1000
|
680
|
1180
|
600
|
530
|
565
|
/
|
863
|
1175
|
1120
|
28-30
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
