电动法兰截止阀





J941H电动法兰截止阀
一、电动法兰截止阀产品概述
沃中公司生产的J941H电动法兰截止阀是由电动执行机构和截止阀两部分组成,电动法兰截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)电动截止阀只适用于全开和全关,不允许作调节和节流。

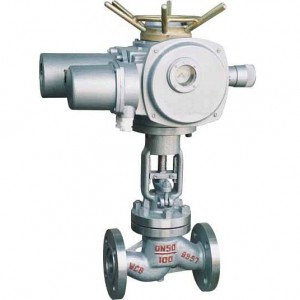

电动法兰截止阀

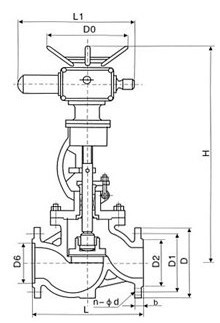

电动法兰截止阀 (连接尺寸图)
二、电动法兰截止阀产品特点
1)结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小。
2)密封面采用不锈钢和硬质合金,使用寿命长。
3)采用柔性石墨填料、密封可靠、操作轻便灵活。
44、驱动方式分手动、电动、气动、齿轮传功,结构型式:弹性楔式单闸板、刚性楔式单闸板和双闸板型式。
5)广泛适用于石油化工,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
三、电动法兰截止阀主要零件材料
阀体
WCBZGlCrl8Ni9TZGlCrl8Ni2Mo2TiZG00Crl7Nil4M02ZGlCr5MO
阀瓣
WCB+D507MO0Crl8Ni9Ti+Stellite12CF8M+Stellite12CF3M+Stellite12
螺纹压套
2Crl3lCrl8Ni9TilCrl8Ni2Mo2Ti316L25Cr2Mo1VA
阀杆
2Crl3lCrl8Ni9TilCrl8Ni2Mo2Ti316L25Cr2Mo1VA
阀盖
WCBZGlCrl8Ni9TZGlCrl8Ni2Mo2TiZG00Crl7Nil4M02ZGlCr5MO
填料
柔性石墨、PTFE
压盖
WCBZGlCrl8Ni9TZGlCrl8Ni2Mo2TiZG00Crl7Nil4M02ZGlCr5MO
滑块
2Crl3lCrl8Ni9TilCrl8Ni2Mo2Ti316L25Cr2Mo1VA
电动执行器
壳体(HT200WCB)
四、电动法兰截止阀主要设计标准
设计与制造
GB/T12235
连接端尺寸
结构长度
GB/T12221
法兰尺寸
JB/T79
检验与试验
JB/T9092
碳钢
GB/T12229
不锈钢
GB/T12230
合金钢
Q/ZB66
GB/T12220
JB/T7928
五、电动法兰截止阀主要性能规范
压力标准
公称压力(MPa)
试验压力(MPa)
1.6
2.5
4.0
6.4
强度试验
2.4
3.75
6.0
9.6
密封试验
1.76
2.75
4.4
7.04
六、电动法兰截止阀外形连接尺寸
公称压力PN(MPa)
公称通径 DN(mm)
标准值
参考值
L
D
D1
n2
D6
b
f
f1
Z-φd
L1
H
质量(kg)
16
50
230
160
125
100
/
16
3
/
4-φ18
590
645
48
65
290
180
145
120
/
18
3
/
4-φ18
590
690
60
80
310
195
160
135
/
20
3
/
8-φ18
590
715
65
100
350
215
180
155
/
20
3
/
8-φ18
590
770
71
125
400
254
210
185
/
22
3
/
8-φ18
590
780
119
150
480
280
240
210
/
24
3
/
8-φ23
590
810
210
200
600
335
295
265
/
26
3
/
12-φ23
810
967
320
250
622
405
355
320
/
30
3
/
12-φ25
810
1143
550
300
698
460
410
375
/
30
4
/
12-φ25
830
1292
785
2.5
50
230
160
125
100
/
20
3
/
4-φ18
590
645
50
65
290
180
145
120
/
22
3
/
8-φ18
590
690
65
80
310
195
160
135
/
22
3
/
8-φ18
590
715
67
100
350
230
190
160
/
24
3
/
8-φ23
590
770
73
125
400
270
220
188
/
28
3
/
8-φ25
590
780
127
150
480
300
250
218
/
30
3
/
8-φ25
810
810
215
200
600
360
310
278
/
34
3
/
12-φ25
810
967
322
250
622
425
370
332
/
36
3
/
12-φ30
830
1143
585
300
698
485
430
390
/
40
4
/
16-φ30
830
1292
795
40
50
230
160
125
100
88
20
3
4
4-φ18
590
645
61
65
290
180
145
120
110
22
3
4
8-φ18
590
690
75
80
310
195
160
135
121
22
3
4
8-φ18
590
715
84
100
350
230
190
160
150
24
3
45
8-φ23
590
770
101
125
400
270
220
188
176
28
3
45
8-φ25
810
782
207
150
480
300
250
218
204
30
3
45
8-φ25
810
875
226
200
600
375
320
282
260
38
3
45
12-φ30
810
1160
399
64
50
300
175
135
105
88
26
3
4
4-φ23
590
710
64
65
340
200
160
130
110
28
3
4
8-φ23
590
750
77
80
380
210
170
140
121
30
3
4
8-φ23
590
785
86
100
430
250
200
168
150
32
3
45
8-φ25
810
837
171
125
500
295
240
202
176
36
3
45
8-φ30
810
1031
243
150
550
340
280
240
204
38
3
45
8-φ34
830
1066
296
200
650
405
345
300
260
44
3
45
12-φ34
830
1213
420
100
50
300
195
145
112
88
28
3
4
4-φ25
590
714
81
65
340
220
170
138
110
32
3
4
8-φ25
590
734
102
80
380
230
180
148
121
34
3
4
8-φ30
810
847
175
100
430
265
210
172
150
38
3
45
8-φ30
810
950
194
125
500
310
250
210
176
42
3
45
8-φ34
830
1141
285
150
550
350
290
250
204
46
3
45
12-φ34
830
1240
450
200
650
430
360
312
260
54
3
45
12-φ4l
830
1425
850
160
50
300
215
165
132
88
36
3
4
8-φ25
590
562
92
65
340
245
190
152
110
44
3
4
8-φ30
810
743
165
80
380
260
205
168
121
46
3
4
8-φ30
830
820
216
100
430
300
240
200
150
48
3
45
8-φ34
830
935
238
七、电动法兰截止阀产品选型
1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:电源电压、控制方式(开关型,调节型)、控制信号(4-20mA,1-5V)、作用方式(-开式,电-关式)
尽量详细提供以上技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
沃中公司专业生产电动法兰截止阀系列产品,欢迎来电咨询电动截止阀产品详细信息.我们将竭诚为您提供优质的服务!
