J961Y电站截止阀
沃中公司生产的电动电站截止阀属于磅级高温高压电站截止阀，适用于ANSI Class1500～3500Lb，工作温度-29～570℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。电站截止阀适用介质为：水、蒸汽等。
 |
 |
|
电站截止阀
|

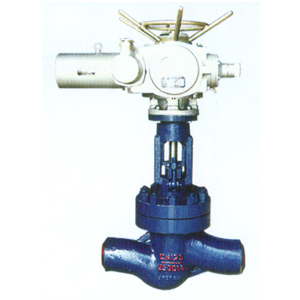

电站截止阀
|
（1）产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
（2）阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为
（3）阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，密封面
（4）阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
（5）阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
（6）电站截止阀的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手、电动切换机构。除就地操作外，还可进行远距离操作。
（1）设计与制造：ANSI B16.34 E101
（2）结构长度：ANSI B16.10 E101
（3）压力温度等级：ANSI B16.34 E101
（4）试验与检验：API598 E101
|
零件名称
|
零部件材料
|
|
阀体
|
WCB
|
WC6
|
WC9
|
|
阀盖
|
25
|
12Cr1Mo1VA
|
|
阀板
|
25
|
20Cr1Mo1VA
|
20Cr1Mo1VA
|
|
阀杆
|
1Cr17Ni2
|
20Cr1Mo1VA
|
|
阀座
|
25
|
12Cr1Mo1VA
|
|
密封副
|
STL+STL
|
STL+STL
|
STL+STL
|
|
填料
|
柔性石墨
|
|
垫片
|
S软钢、柔性石墨
|
S软钢
|
F软钢
|
|
适用温度
|
-29-425度
|
-29-540度
|
|
适用介质
|
水、油品、蒸汽
|
蒸汽、油品
|
|
产品型号
|
公称压力Lb(MPa)
|
试验压力(MPa)
|
工作压力(MPa)
|
工作温度
|
适用介质
|
|
壳体强度
|
密封
|
P54
|
P55
|
P57
|
|
J61HY-100
|
10
|
15
|
11
|
/
|
/
|
/
|
≤450
|
水、蒸汽、油品
|
|
J61HY-200
|
20
|
30
|
22
|
/
|
/
|
/
|
|
J61HY-250
|
25
|
38
|
28
|
/
|
/
|
/
|
|
J61HY-320
|
32
|
48
|
36
|
/
|
/
|
/
|
|
J61Y-P54/100V
|
/
|
30
|
22
|
10
|
/
|
/
|
≤540
|
蒸汽
|
|
J61Y-P54/140V
|
/
|
38
|
28
|
14
|
/
|
/
|
|
J61Y-P54/170V
|
/
|
48
|
36
|
17
|
/
|
/
|
|
J61Y-P55/100V
|
/
|
38
|
28
|
/
|
10
|
/
|
≤555
|
|
J61Y-P55/140V
|
/
|
48
|
36
|
/
|
14
|
/
|
|
J61Y-P55/170V
|
/
|
53
|
39
|
/
|
17
|
/
|
|
J61Y-P57/100V
|
/
|
48
|
36
|
/
|
/
|
10
|
≤570
|
|
J61Y-P57/140V
|
/
|
55
|
40
|
/
|
/
|
14
|
|
J61Y-P57/170V
|
/
|
60
|
44
|
/
|
/
|
17
|
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
沃中公司专业生产电站截止阀系列产品,欢迎来电咨询电动高温高压截止阀产品详细信息.我们将竭诚为您提供优质的服务！
