KHTS电动单座调节阀
本公司引进生产的KHTS电动单座调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2标准。KHTS电动单座调节阀的泄漏量符合ANSI B16.104标准。电动单座调节阀配用多弹簧薄膜执行机构及PSL、3810、361L等电动执行机构，其结构紧凑，输出力大。电动单座调节阀产品符合GB/T4213-92。
 |
 |
|

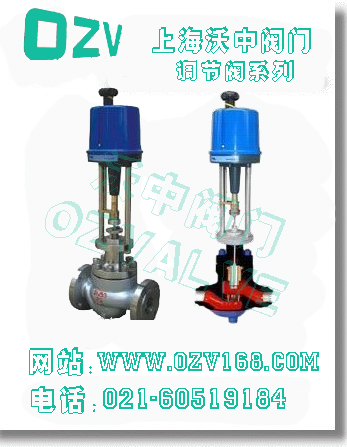

KHTS电动单座调节阀
|
KHTS电动单座调节阀 (解剖图)
|
|
公称通径
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
阀体型式
|
直通单座铸造球型阀
|
|
公称压力
|
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
|
|
连接型式
|
密封面型式
|
FF、RF、RJ、LG、MFM
|
|
法兰标准
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
焊接标准
|
嵌接焊SW(40~50mm)；对接焊BW(65~200mm)
|
|
材料
|
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
|
|
上阀盖
|
常温型
|
-17~+230℃
|
|
伸长I型
|
-45~-17℃、 +230~+566℃
|
|
伸长II型
|
-100~-45℃
|
|
伸长III型
|
-196~-100℃
|
|
压盖型式
|
螺栓压紧式
|
|
阀芯形式
|
单座柱塞型阀芯
|
|
流量特性
|
金属阀座
|
等百分比特性(%)和线性特性(L)
|
|
软阀座
|
|
材料
|
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
|
|
执行器型式
|
381L系列、PSL系列
|
|
输入信号
|
381L执行机构
|
4～20mA·DC或1～5V（输入电阻250Ω）
|
|
PSL执行机构
|
4～20mA·DC
|
|
电源电压
|
381L执行机构
|
220V，50/60Hz
|
|
PSL执行机构
|
单相控制220V·50Hz；三相控制380V，50Hz
|
|
手动机构
|
381L执行机构:离合式； PSL执行机构: 手轮
|
|
作用形式
|
电关式或电开式
|
|
参数
|
指标值
|
|
泄漏量
|
金属阀座
|
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
|
|
软阀座
|
小于阀额定容量的10-7，符合ANSI B16.104-1976 VI级
|
|
回差
|
配381L执行机构为2%；配PSL执行机构为1%
|
|
基本误差
|
配381L执行机构为±2%；配PSL执行机构为±1%
|
|
可调范围
|
50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
|
沃中公司专业生产KHTS电动单座调节阀系列产品,欢迎来电咨询电动单座调节阀产品详细信息.我们将竭诚为您提供优质的服务！ 零售价（0.0000） 市场价（面议） 会员价（0.0000） VIP价（0.0000）
|
| | |
