一、气动硬密封球阀产品概述
沃中公司生产的Q641H气动硬密封球阀适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式。气动金属密封球阀主要适用于温度高温250度以上的工况场合。气动金属密封球阀主要分为两种密封结构:即单向密封和双向密封;单向密封:只能在规定的方向即球阀标示的密封方向密封;双向密封:在两个方向上都能密封;气动硬密封球阀的结构形式分为浮动球式和固定球式;连接形式为法兰连接、焊接连接及螺纹连接。与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动硬密封球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。气动硬密封球阀广泛用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;化工产品、医药和食品生产中;水电、火电和核电的电力生产系统中;城市和工业企业的给排水、供热和供气系统中。
|
|

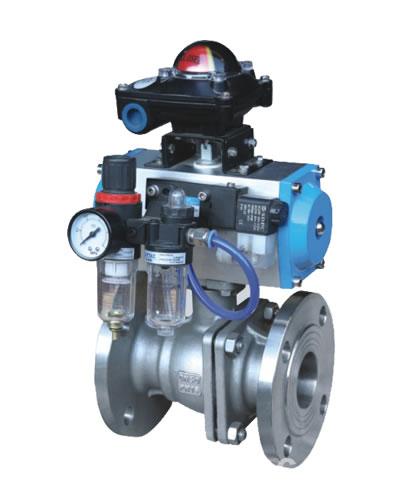

气动硬密封球阀
|
气动金属密封球阀
|
1、采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构,密封预紧力设计合理、闭启灵活,有效保证密封的可靠性。
2、采用特殊结构装置的阀杆,不仅确保填写料处还会渗漏,且防止了阀杆脱出。
3、根据用户的需要,可设计成适应粉尘(包括含固体颗粒),浆料等介质的结构,使球阀耐磨及耐高温性能更好。
4、本身具有防火防静电功能。
5、气动金属密封球阀应按规定流向使用。
公称通径(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
流量系数Kv
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
公称压力(MPa)
|
PN1.6、2.5、4.0、6.4、10.0MPa
|
泄漏量
|
硬密封:≤额定流量的10-5
|
阀体形式
|
两段式阀体(浮动球体)
|
两段式阀体(固定球体)
|
阀芯形式
|
“O”型球形阀芯
|
密封填料
|
聚四氟乙烯(PTFE)、金属石墨缠绕垫片
|
连接形式
|
法兰、焊接、螺纹
|
流量特性
|
近似快开特性
|
可调范围
|
DN15-65
|
DN80-300
|
250:1
|
350:1
|
适用温度
|
密封面
|
硬密封≤450℃
|
配置执行机构
|
GT、SR、ST、AT、AW系列单双作用气动执行器
|
控制方式
|
开关两位控制、4-20mA模拟量控制
|
执行器型号
|
GT、SR、ST、AT、AW系列单双作用气动执行器
|
供气压力
|
0.4~0.7MPa
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
环境温度
|
-30~+70℃
|
作用形式
|
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
零件名称
|
材料
|
阀体
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
球体
|
2Cr13+氮化处理
|
304
|
316
|
316L
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
阀座密封圈
|
不锈钢+淡化处理
|
填料
|
V型PTFE四氟填料、柔性石墨
|
设计与制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
法兰尺寸
|
JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
|
结构长度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
检验与试验
|
JB/T 9092、API 598、GB/T13927
|
公称通径DN(mm)
|
DN15-300
|
公称压力
|
PN(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
试验压力
|
强度试验
|
1.5
|
2.4
|
3.75
|
6.0
|
9.60
|
密封试验
|
1.1
|
1.76
|
2.75
|
4.4
|
7.04
|
低压气密试验
|
0.5~0.7
|
适用介质
|
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
|
|
|
气动硬密封球阀
|
气动金属密封球阀
|

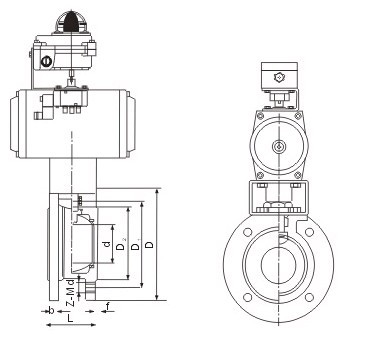

公称通径DN(mm)
|
主要尺寸
|
法兰尺寸
|
PN1.6MPa
|
PN2.5MPa
|
L
|
H
|
H1
|
L1
|
D
|
D1
|
D2
|
n-φd
|
D
|
D1
|
D2
|
n-φd
|
15
|
130
|
185
|
/
|
140
|
95
|
65
|
46
|
4-14
|
95
|
65
|
46
|
4-14
|
20
|
140
|
191
|
/
|
140
|
105
|
75
|
45
|
4-14
|
105
|
75
|
56
|
4-14
|
25
|
150
|
193
|
/
|
140
|
115
|
85
|
65
|
4-14
|
115
|
85
|
65
|
4-14
|
32
|
165
|
212
|
/
|
164
|
140
|
100
|
76
|
4-18
|
140
|
100
|
76
|
4-18
|
40
|
180
|
217
|
/
|
164
|
150
|
110
|
84
|
4-18
|
150
|
110
|
84
|
4-18
|
50
|
200
|
260
|
102
|
190
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
65
|
220
|
293
|
114
|
210
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
8-18
|
80
|
250
|
323
|
127
|
247
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
100
|
280
|
382
|
152
|
276
|
220
|
180
|
156
|
8-18
|
235
|
190
|
156
|
8-22
|
125
|
320
|
468
|
184
|
348
|
250
|
210
|
184
|
8-18
|
270
|
220
|
184
|
8-26
|
150
|
360
|
510
|
219
|
378
|
285
|
240
|
211
|
8-22
|
300
|
250
|
211
|
8-26
|
200
|
400
|
655
|
273
|
524
|
340
|
295
|
266
|
12-22
|
360
|
310
|
274
|
12-26
|
250
|
630
|
/
|
360
|
/
|
405
|
355
|
319
|
12-26
|
425
|
370
|
330
|
12-30
|
300
|
750
|
/
|
395
|
/
|
460
|
410
|
370
|
12-26
|
485
|
430
|
389
|
16-30
|
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供气动硬密封球阀的技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
沃中公司专业生产气动硬密封球阀系列产品,欢迎来电咨询气动金属密封球阀产品详细信息.我们将竭诚为您提供优质的服务!
