Q647气动固定式球阀
沃中公司生产的"上沃"牌Q647气动固定式球阀是新一代高性能气动球阀，适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，气动固定式球阀适用于各种腐蚀性和非腐蚀性介质。Q647气动球阀它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用寿命长，适用于高压、大口径场合。先进的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。气动硬密封固定球阀采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。
 |
|
|

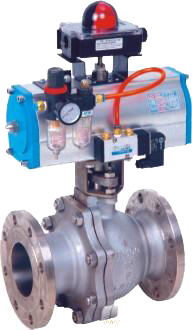

气动固定式球阀
|

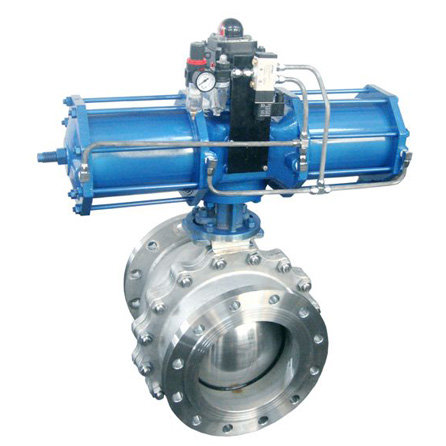

气动固定式球阀
|
（1）气动固定式球阀采用固定球设计，相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。
（2）气动固定式球阀采用全通径或缩径设计，流通阻力小。
（3）气动固定式球阀阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
（4）每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。
（5）具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统安全。
（6）耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
|
公称通径DN(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
700
|
|
公称压力(MPa)
|
PN1.0、2、4.0、6.4、10.0MPa；ANSI 150 300 600 900LB
|
|
阀体形式
|
两段式铸造阀体
|
|
阀芯形式
|
"O"型球形阀芯
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
|
连接形式
|
法兰式
|
|
流量特性
|
近似快开型
|
|
泄漏量
|
按GB/T4213-92，小于额定KV0.01% (软密封：零泄露)
|
|
可调范围
|
250:1
|
250:1
|
|
基本误差
|
带定位器：小于全行程的±2%
|
|
死区
|
带定位器：小于全行程的±2%
|
|
适用温度
|
PTFE≤180℃；PPL≤280℃；金属密封≥300℃
|
|
配置执行机构
|
GT、AT、ST、SR系列单双作用气动执行器
|
|
控制方式
|
开关两位控制，4～20mA模拟量控制
|
|
执行器型号
|
GT、AT、ST、SR系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
|
公称通径（mm）
|
DN50～700
|
|
公称压力PN(MPa)
|
1.6
|
2.5
|
4.0
|
|
公称压力
PS(MPa)
|
强度试验
|
2.4
|
3.8
|
6.0
|
|
密封试验
|
1.8
|
2.8
|
4.4
|
|
材料\材料代号
|
C
|
P
|
R
|
|
主要零件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
球体
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
|
密封圈
|
增强聚四氟乙烯对位聚苯硬质合金
|
|
填料
|
聚四氟乙烯柔性石墨
|
|
适用工况
|
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28℃ - 300℃
|
|
执行器
|
型号
|
AW/DA/SR系列、GTD/GTE系列、QGSY系列等
|
|
气源压力
|
0.4-0.7MPa
|
|
执行标准
|
设计制造
|
结构长度
|
法兰尺寸
|
压力温度
|
试验检验
|
|
GB12237
|
GB12221
|
GB9113
|
GB9131
|
GB13927
|
 |
|
|

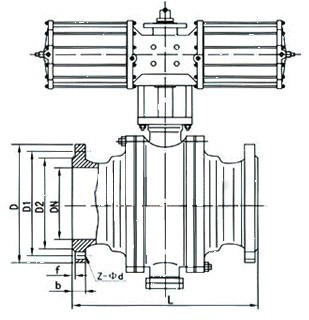

气动固定式球阀
|
气动固定式球阀
|
|
公称通径DN(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
700
|
|
L
|
216
|
241
|
283
|
305
|
356
|
394
|
457
|
533
|
610
|
686
|
762
|
914
|
1067
|
1245
|
|
H
|
配AT
|
325
|
335
|
365
|
400
|
420
|
440
|
470
|
配AW执行器
|
|
H
|
260
|
293
|
323
|
383
|
468
|
510
|
655
|
配AW执行器
|
|
H1
|
102
|
114
|
127
|
152
|
184
|
219
|
273
|
360
|
395
|
430
|
470
|
580
|
700
|
800
|
|
L1
|
配AT
|
190
|
210
|
247
|
276
|
348
|
378
|
524
|
配AW执行器
|
|
PN1.6MPa法兰尺寸
|
|
D
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
405
|
460
|
520
|
580
|
715
|
840
|
910
|
|
D1
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
355
|
410
|
470
|
525
|
585
|
770
|
840
|
|
D2
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
429
|
480
|
609
|
720
|
794
|
|
n-φd
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
12-22
|
12-26
|
12-26
|
16-26
|
16-30
|
20-33
|
20-36
|
24-36
|
|
PN2.5MPa法兰尺寸
|
|
D
|
165
|
185
|
200
|
235
|
270
|
300
|
360
|
425
|
485
|
555
|
620
|
730
|
845
|
960
|
|
D1
|
125
|
145
|
160
|
190
|
220
|
250
|
310
|
370
|
430
|
490
|
550
|
660
|
770
|
875
|
|
D2
|
99
|
118
|
132
|
156
|
184
|
211
|
274
|
330
|
389
|
448
|
503
|
609
|
720
|
820
|
|
n-φd
|
4-18
|
8-18
|
8-18
|
8-22
|
8-26
|
8-26
|
12-26
|
12-30
|
16-30
|
16-33
|
16-36
|
20-36
|
20-39
|
24-42
|
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动固定式球阀的技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
沃中公司专业生产气动固定式球阀系列产品,欢迎来电咨询Q647气动球阀产品详细信息.我们将竭诚为您提供优质的服务！
