一、气动高压球阀产品概述
沃中公司生产的"上沃"牌气动高压球阀分为气动内螺纹高压球阀和气动焊接高压球阀。可采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4~0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。气动高压球阀按其密封性能分为金属密封与软密封。气动高压球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动高压球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动内螺纹高压球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
 |
 |
|

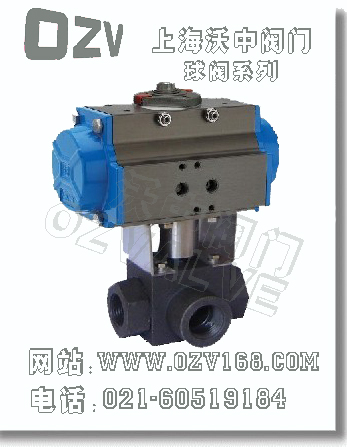

气动高压球阀
|
气动高压球阀
|
三分体式连接锻钢固定球阀，是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
|
公称通径 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
阀体形式
|
整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)
|
|
公称压力
|
PN16.0、25.0 MPa；ANSI 150、300、600、900LB
|
|
连接形式
|
法兰式、焊接式、螺纹式(适用于PN16MPa以内)
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料等
|
|
阀芯形式
|
O型球体阀芯
|
|
流量特性
|
近似快开特性
|
|
动作范围
|
0～90°、0～360°
|
|
泄露量Q
|
按GB/T4213-92，小于额定KV0.01%
|
|
基本误差
|
带定位器：小于全行程的±2%
|
|
可调范围
|
250：1
|
|
配置执行机构
|
GT、AT、ST、SR系列单双作用气动执行器
|
|
控制方式
|
开关两位控制能、4～20mA模拟量信号控制
|
|
执行器型号
|
GT、AT、ST、SR系列单双作用气动执行器
|
|
供气压力
|
0.4～0.7MPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
|
零件名称
|
材料
|
|
阀体、阀盖
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球体
|
2Cr13+氮化处理
|
304
|
316
|
316L
|
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
阀座密封圈
|
PTFE、碳素纤维＋PTFE、对位聚苯
|
|
填料
|
V型PTFE、柔性石墨
|
|
公称通径DN(mm)
|
DN15-300
|
|
公称压力
|
PN(MPa)
|
10.0
|
16.0
|
25.0
|
32.0
|
42.0
|
|
试验压力
|
强度试验
|
15.0
|
24.0
|
37.5
|
48.0
|
63.0
|
|
密封试验
|
11.0
|
17.6
|
27.5
|
35.2
|
46.2
|
|
低压气密试验
|
0.5～0.7
|
|
适用介质
|
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
|
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动高压球阀的技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
沃中公司专业生产气动高压球阀系列产品,欢迎来电咨询气动内螺纹高压球阀产品详细信息.我们将竭诚为您提供优质的服务！
