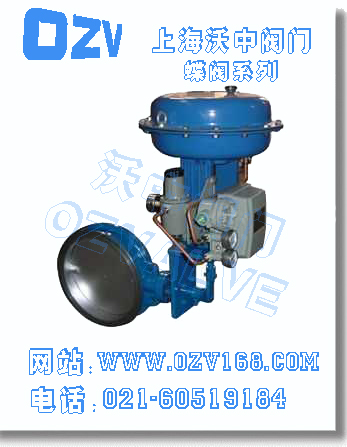

ZMAW气动薄膜调节蝶阀
一、气动薄膜调节蝶阀产品概述
沃中公司生产的"上沃"牌ZMAW气动薄膜调节蝶阀是一种旋转型调节阀、具有体积小、重量轻、额定流量系数大等优点,本薄膜式气动调节蝶阀特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。气动薄膜调节蝶阀系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0、1.6、2.5MPa口径由50mm至1000mm,泄漏量等级有Ⅱ级和Ⅵ级,流量特性为近似等百分比。气动薄膜调节蝶阀用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%),高温高压工况可选用三偏心硬密封阀体。
|
|

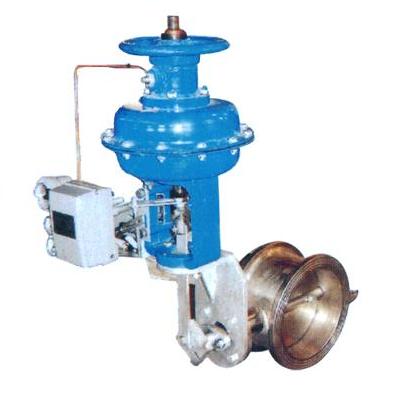

气动薄膜调节蝶阀 (法兰式)
|

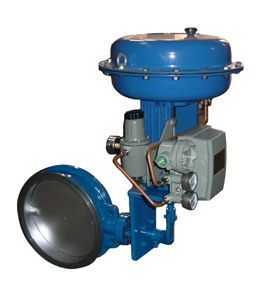

气动薄膜调节蝶阀 (对夹式)
|
二、气动薄膜调节蝶阀主要技术参数
公称通径(mm)
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
额定流量系数Kv
|
85
|
220
|
340
|
530
|
770
|
1360
|
2130
|
3060
|
4160
|
5450
|
6900
|
8500
|
12200
|
16600
|
21700
|
27540
|
34000
|
公称压力 MPa
|
0.6
|
额定转角 °
|
70
|
信号压力 KPa
|
20~100
|
流量特性
|
近似等百分比
|
介质温度℃
|
-20~200(常温) ; -40~450(中温) ; -40~600(高温)
|
接管法兰
|
按JB78-59对夹式法兰连接
|
信号连接螺孔
|
M16×1.5
|
配用执行机构
|
薄膜式
|
ZMA-2
|
ZMA-3
|
ZMA-4
|
ZMA-5
|
ZSC-45 (采用活塞式气缸)
|
阀体材质
|
ZG230-450;1Cr18Ni9; ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
|
可配附件
|
手轮、定位器、空气过滤减压器等。
|
三、气动薄膜调节蝶阀执行器主要零件材料
执行器型号
|
ZMA-2
|
ZMA-3
|
ZMA-4
|
ZMA-5
|
有效面积 cm2
|
280
|
400
|
630
|
1000
|
行程 mm
|
16
|
25
|
40
|
60
|
弹簧范围 KPa
|
20~100 ; 40~200 ; 20~60 ; 60~100
|
四、气动薄膜调节蝶阀主要性能指标
执行机构
|
薄膜式执行机构
|
活塞式执行机构
|
类别
|
不带定位器
|
带定位器
|
带定位器
|
弹簧范围 KPa
|
20~100 40~200
|
20~60 60~100
|
项目
|
基本误差%
|
±8
|
-
|
±2.0
|
±2.0
|
回差%
|
6
|
-
|
2.0
|
2.0
|
死区%
|
5
|
-
|
0.8
|
0.8
|
始终点偏差%
|
气开
|
始点
|
±4.0
|
±4.0
|
±2.0
|
±
|
终点
|
±8
|
±8
|
气关
|
始点
|
±8
|
±8
|
终点
|
±4.0
|
±4.0
|
额定转角偏差%
|
±2.5
|
允许泄漏量1/h
|
2×10-2×阀的额定容量
|
五、气动薄膜调节蝶阀外形结构图
|
|
气动薄膜调节蝶阀 (对夹式)
|
气动薄膜调节蝶阀 (法兰式)
|
六、气动薄膜调节蝶阀安装连接尺寸
公称通径
|
L1
|
L2
|
D
|
D1
|
n-d
|
H
|
H1
|
H2
|
A
|
50
|
92
|
200
|
140
|
110
|
4-14
|
637
|
582
|
382
|
280
|
80
|
92
|
200
|
190
|
150
|
4-18
|
644
|
582
|
382
|
280
|
100
|
102
|
210
|
210
|
175
|
4-18
|
654
|
582
|
382
|
280
|
125
|
117
|
234
|
240
|
200
|
8-18
|
723
|
636
|
436
|
325
|
150
|
130
|
247
|
265
|
225
|
8-18
|
736
|
636
|
436
|
325
|
200
|
172
|
287
|
320
|
280
|
8-18
|
763
|
636
|
436
|
325
|
250
|
197
|
327
|
375
|
335
|
12-18
|
1008
|
853
|
615
|
410
|
300
|
227
|
351
|
440
|
395
|
12-23
|
1034
|
853
|
615
|
410
|
350
|
252
|
376
|
490
|
445
|
12-23
|
1059
|
853
|
615
|
410
|
400
|
296
|
432
|
540
|
495
|
16-23
|
1238
|
1007
|
720
|
495
|
450
|
321
|
459
|
595
|
550
|
16-23
|
1266
|
1007
|
720
|
495
|
500
|
346
|
484
|
645
|
600
|
16-23
|
1291
|
1007
|
720
|
495
|
600
|
480
|
565
|
755
|
705
|
20-25
|
1486
|
1109
|
796
|
/
|
700
|
530
|
615
|
860
|
810
|
24-25
|
1539
|
1109
|
796
|
/
|
800
|
595
|
675
|
975
|
920
|
24-30
|
1596
|
1109
|
796
|
/
|
900
|
685
|
770
|
1075
|
1020
|
24-30
|
1661
|
1124
|
796
|
/
|
1000
|
735
|
810
|
1175
|
1120
|
28-30
|
1711
|
1124
|
796
|
/
|
七、气动薄膜调节蝶阀产品选型
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供气动薄膜调节蝶阀的技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
沃中公司专业生产气动薄膜调节蝶阀系列产品,欢迎来电咨询对夹式气动调节蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
