D643H/F气动硬密封蝶阀(气动金属密封蝶阀)
D643H/F气动三偏心蝶阀
一、气动硬密封蝶阀产品概述
沃中公司生产的"上沃"牌气动硬密封蝶阀结构是由品质气动执行器与三维编心硬密封蝶阀组成，也可称为气动三偏心蝶阀。阀座采用硬密封兼容的多层次结构，加工精湛，工艺先进。气动金属密封蝶阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，可实现对压力、流量、温度、液位等参数的调节。气动硬密封蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成，结构简单、体积小、重量轻，所以气动金属密封蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
 |
 |
|

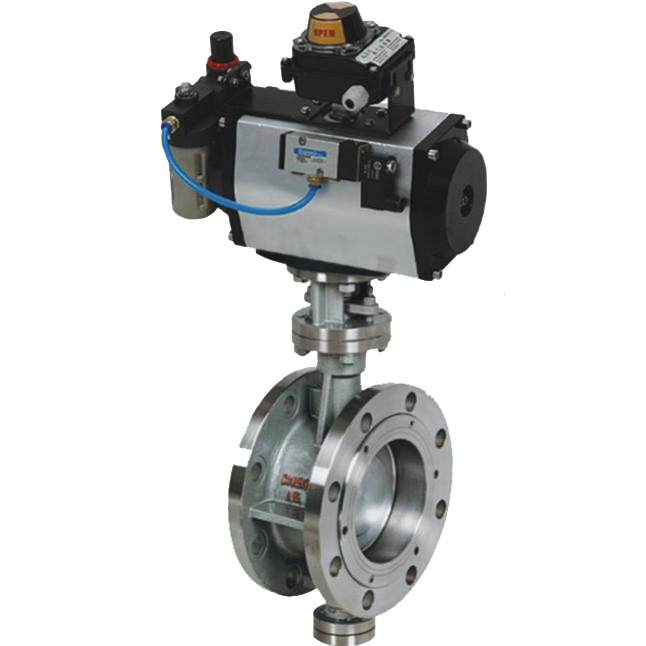

气动硬密封蝶阀 (法兰)
|

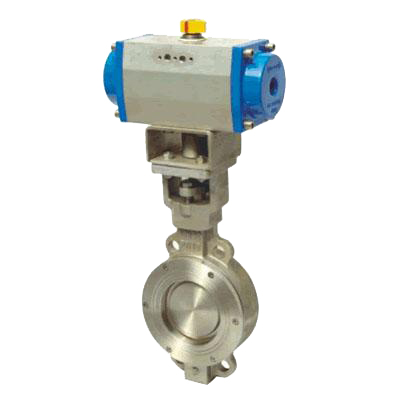

气动硬密封蝶阀 (对夹)
|
二、气动硬密封蝶阀产品特点
（1）气动金属密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
（2）密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
（3）蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
（4）大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
（5）气动三偏心蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
（6）气动装置可以多工位（旋转90°或180°）安装，便于用户使用。
三、气动硬密封蝶阀主要设计标准
|
设计标准
|
GB/T12238-1989
|
|
法兰连接尺寸
|
GB/T9113.1-2000；GB/T9115.1-2000；JB78
|
|
结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-2000；JB/T9092-1999
|
四、气动硬密封蝶阀执行器技术参数
|
公称通径DN(mm)
|
DN50～1000mm
|
执行器型号
|
GT、AT、AW系列单双作用气动执行器
|
|
公称压力(MPa)
|
PN1.0、1.6、2.5MPa
|
供气压力
|
0.4～0.7MPa
|
|
阀体形式
|
直通铸造阀体
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
连接形式
|
法兰式、对夹式
|
环境温度
|
-30～+70℃
|
|
阀芯形式
|
蝶板式
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
密封填料
|
柔性石墨、聚四氟乙烯
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
|
流量特性
|
近似等百分比、直线性
|
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
|
|
动作范围
|
0～90°
|
|
泄露量Q
|
符合ANSI B16.104 IV级标准
|
|
适用温度
|
硬密封≤450℃
|
|
基本误差
|
带定位器：小于全行程的±2%
|
|
回差
|
带定位器：小于全行程的2%
|
|
可调范围
|
50：1
|
|
配置执行机构
|
GT、AT、AW系列单双作用气动执行器
|
|
控制方式
|
开关两位控制、4-20mA模拟量控制
|
五、气动硬密封蝶阀主要零件材料
|
零件名称
|
材料
|
|
阀体
|
铸铁、不锈钢、铬钼钢、合金钢
|
|
蝶板
|
铸钢、合金钢、不锈钢、铬钼钢
|
|
密封圈
|
不锈钢与耐高温石棉板组合成多层次
|
|
阀杆
|
2Cr13、1Cr13不锈钢、铬钼钢
|
|
填料
|
O型圈、柔性石墨
|
六、气动硬密封蝶阀主要性能规范
|
公称通径DN(mm)
|
DN50～1200
|
|
公称压力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
2.5
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
3.75
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
2.75
|
|
低压气密试验
|
0.5～0.7
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等
|
|
适用温度
|
碳钢：-29℃～600℃不锈钢：-40℃～600℃
|
七、气动硬密封蝶阀三偏心密封结构原理
（1）偏离管道中心
（2）偏离密封面中心
（3）倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
八、气动硬密封蝶阀外形图
 |
 |
|

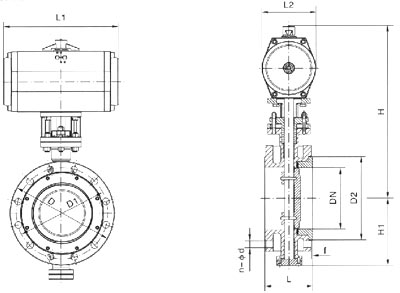

气动硬密封蝶阀 (法兰式)
|

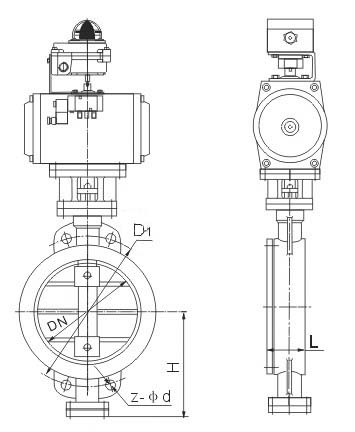

气动金属密封蝶阀 (对夹式)
|
九、气动硬密封蝶阀安装连接尺寸
|
公称通经(DN)
|
主要尺寸
|
法兰尺寸
|
|
L
|
L1
|
H
|
H1
|
A
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
D
|
D1
|
n-Фd
|
|
50
|
108
|
43
|
112
|
625
|
245
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
165
|
125
|
4-18
|
|
65
|
112
|
46
|
115
|
625
|
245
|
185
|
145
|
4-18
|
185
|
145
|
4-18
|
185
|
145
|
8-18
|
|
80
|
114
|
46
|
120
|
645
|
245
|
200
|
160
|
4-18
|
200
|
160
|
8-18
|
200
|
160
|
8-18
|
|
100
|
127
|
52
|
138
|
675
|
355
|
220
|
180
|
8-18
|
220
|
180
|
8-18
|
235
|
190
|
8-22
|
|
125
|
140
|
56
|
164
|
715
|
355
|
250
|
210
|
8-18
|
250
|
210
|
8-18
|
270
|
220
|
8-26
|
|
150
|
140
|
56
|
175
|
800
|
355
|
285
|
240
|
8-22
|
285
|
240
|
8-22
|
300
|
250
|
8-26
|
|
200
|
152
|
60
|
200
|
850
|
250
|
340
|
295
|
8-22
|
340
|
295
|
12-22
|
360
|
310
|
12-26
|
|
250
|
165
|
68
|
243
|
925
|
250
|
395
|
350
|
12-22
|
405
|
355
|
12-26
|
425
|
370
|
12-30
|
|
300
|
178
|
78
|
250
|
1035
|
450
|
445
|
400
|
12-22
|
460
|
410
|
12-26
|
485
|
430
|
16-30
|
|
350
|
190
|
78
|
280
|
1070
|
450
|
505
|
460
|
16-22
|
520
|
470
|
12-26
|
555
|
490
|
16-33
|
|
400
|
216
|
102
|
305
|
1190
|
450
|
565
|
515
|
16-26
|
580
|
525
|
16-26
|
620
|
550
|
16-36
|
|
450
|
222
|
114
|
350
|
1250
|
650
|
615
|
565
|
20-26
|
640
|
585
|
16-30
|
670
|
600
|
20-36
|
|
500
|
229
|
127
|
380
|
1290
|
650
|
670
|
620
|
20-26
|
715
|
650
|
20-30
|
730
|
660
|
20-36
|
|
600
|
267
|
154
|
445
|
1455
|
850
|
780
|
725
|
20-30
|
840
|
770
|
20-33
|
845
|
770
|
20-39
|
|
700
|
292
|
165
|
480
|
1585
|
850
|
895
|
840
|
24-30
|
910
|
840
|
24-36
|
960
|
875
|
24-42
|
|
800
|
318
|
190
|
530
|
1700
|
1250
|
1015
|
950
|
24-33
|
1025
|
950
|
24-39
|
1085
|
990
|
24-48
|
|
900
|
330
|
203
|
580
|
1965
|
1250
|
1115
|
1050
|
28-33
|
1125
|
1050
|
28-39
|
1185
|
1090
|
28-48
|
|
1000
|
410
|
216
|
650
|
2015
|
1250
|
1230
|
1160
|
28-36
|
1255
|
1170
|
28-42
|
1320
|
1210
|
28-56
|
|
1200
|
470
|
254
|
760
|
2250
|
1250
|
1455
|
1380
|
32-39
|
1485
|
1390
|
32-48
|
1530
|
1420
|
32-56
|
十、气动硬密封蝶阀产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动硬密封蝶阀的技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
沃中公司专业生产气动硬密封蝶阀系列产品,欢迎来电咨询气动金属密封蝶阀产品详细信息.我们将竭诚为您提供优质的服务！
