Q681F气动卫生级球阀
Q681F气动快接球阀,气动卡套球阀
一、气动卫生级球阀产品概述
沃中公司生产的"上沃"牌气动卫生级球阀是由高精度气动执行器与快装球阀装配组成。也称为气动快装球阀，皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理，采用了全包的F4密封，没有死角且容易清洗。气动卫生级球阀阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。密封面采用的全包PTFE没有死角，保证卫生。气动卡套球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
 |
 |
|

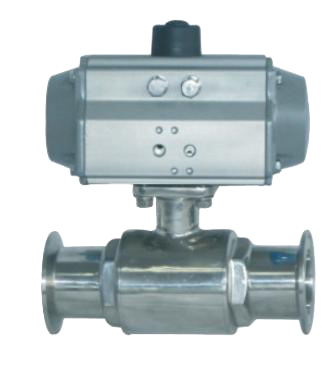

气动卫生级球阀
|

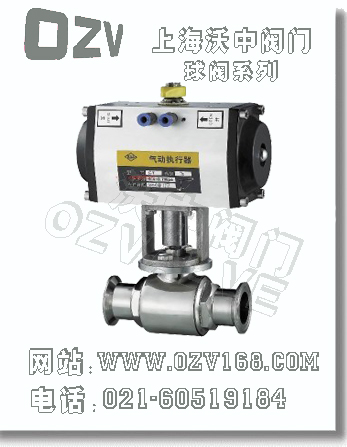

气动卫生级球阀
|
二、气动卫生级球阀主要技术参数及性能
|
AT、GT、ST气动执行机构技术参数
|
阀 体 参 数
|
|
类 型
|
双作用活塞式、弹簧复位式
|
公称通径
|
15～102mm
|
|
气源压力
|
双作用：2-8bar/单作用：4-8bar
|
公称压力
|
PN1.0MPa
|
|
输出力矩
|
双作用：4N·M～10560N·M
|
阀轴材质
|
不锈钢
|
|
单作用：7N·M～2668N·M
|
阀体材质
|
304/316/316L不锈钢
|
|
工作温度
|
常温型：-20℃～80℃（丁腈橡胶O型圈）
|
球体材质
|
304/316/316L不锈钢
|
|
高温型：-20℃～160℃（氟橡胶O型圈）
|
阀座密封
|
PTFE
|
|
动作范围
|
0～90°±5°
|
温 度
|
PTFE≤180℃
|
|
接口螺纹
|
GTD40～GTD83/ATD50～ATD88 G1/8″
|
连接方式
|
快装式、焊接式、螺纹式
|
|
GTD110～GTD350/ATD100～200 G1/4″
|
适用介质
|
啤酒、葡萄酒、生物工程、食品、制药、饮等
|
|
阀位信号
|
定位器：4～20mA/回信器：全开全关信号
|
特 点
|
安全卫生，密封好、使用寿命长
|
三、气动卫生级球阀主要外形连接尺寸
|
通径Ø
|
G
|
L1
|
L
|
D
|
H
|
|
15
|
34
|
130
|
100
|
12.7
|
152
|
|
20
|
50.5
|
130
|
100
|
17.2
|
156
|
|
25
|
50.5
|
140
|
120
|
25
|
180
|
|
32
|
50.5
|
140
|
130
|
31.8
|
208
|
|
38
|
50.5
|
140
|
150
|
35.6
|
218
|
|
51
|
64
|
170
|
200
|
48.6
|
226
|
|
63
|
77.5
|
186
|
210
|
60.3
|
240
|
|
76
|
91
|
186
|
220
|
72.9
|
286
|
|
89
|
106
|
225
|
260
|
88.9
|
298
|
|
102
|
119
|
254
|
320
|
101.6
|
336
|
四、气动卫生级球阀产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动卫生级球阀的技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
沃中公司专业生产气动卫生级球阀系列产品,欢迎来电咨询气动快接球阀产品详细信息.我们将竭诚为您提供优质的服务！
