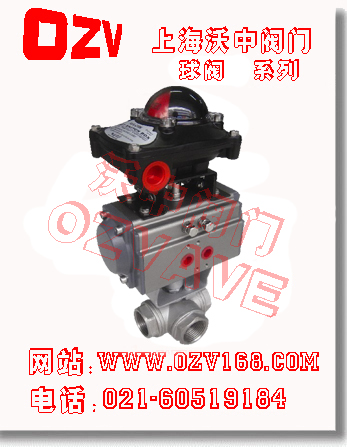

气动三通内螺纹球阀





一、气动三通内螺纹球阀产品概述
沃中公司生产的气动三通内螺纹球阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水等管路。气动三通内螺纹球阀分为“L型气动内螺纹球阀“T型气动螺纹球阀L型适用于介质的流向切换,能使相互垂直的两个通道联通,T型适用于介质的分流,合流或流向切换。双层阀杆填料符合德国泄露测试要求,在系统泄压后无需拆下整个阀体就能进行检查和维修。气动三通内螺纹球阀任一通口均可用作入口而无泄漏,并可根据工况需要制成L型或T型通道,本气动内螺纹球阀安装方便。
气动三通内螺纹球阀
气动三通内螺纹球阀
二、气动三通内螺纹球阀产品特点
1)气动三通内螺纹球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。气动三通内螺纹球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合。
2)两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3)四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流。
4T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。
三、气动三通内螺纹球阀主要技术参数及性能
公称通径DN(mm)
10
15
20
25
32
40
50
公称压力(MPa)
PN1.62.54.06.4 MPa
阀体形式
三段式分体式阀体
连接形式
螺纹式、焊接式
阀芯形式
"O"型球形阀芯
动作范围
090°
泄露量Q
GB/T4213-92,小于额定KV0.01% (软密封:零泄漏)
基本误差
带定位器:小于全行程的±2%
死区
带定位器:小于全行程的±2%
可调范围
2501
配置执行机构
GTATSTSR系列单双作用气动执行器
控制方式
开关两位控制、420mA模拟量信号控制
四、气动三通内螺纹球阀主要零件材料
执行器型号
GTATSTSR系列单双作用气动执行器
供气压力
0.40.7MPa

气源接口
G1/4"G1/8"G3/8"G1/2"

环境温度
-30+70

作用形式
单作用执行机构、双作用执行机构

可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1
、齿轮式双活塞,输出力矩大,体积小。
2
、气缸选用铝金材料,重量轻、外形美观。
3
、可在顶部、底部安装手动操作机构。
4
、齿条式连接可调节开启角度、额定流量。
5
、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6
IS05211标准连接为产品的安装更换提供了方便。
7
、两端调的节螺钉可使标准产品在90°±4°的可调范围。确保与内螺纹气动球阀的同步精度。
五、气动三通内螺纹球阀主要零件材料
零件名称
材料名称
阀体
WCB
304(CF8)
316(CF8M)
316L(CF3M)
球体
2Cr13+氮化处理
304
316
316L
阀杆
2Cr13
304
316
316L
密封圈
增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈
适用介质
水、气体、蒸汽、油品等
硝酸等腐蚀性介质
醋酸等腐蚀介质
尿素等腐蚀性介质
气动三通内螺纹球阀 (外形尺寸图)
七、气动三通内螺纹球阀安装连接尺寸
通径DN
英寸"
连接尺寸
mm
inch (G)
L
L1
H
A
10
3/8
60
30
57
110
15
1/2
72
36
68
110
20
3/4
85
42
70
110
25
1
91
46
80
140
32
11/4
110
55
85
140
40
11/2
122
61
100
180
50
2
145
72
110
180
八、气动三通内螺纹球阀产品选型
1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(-开式,气-关式)
尽量详细提供气动三通内螺纹球阀的技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
沃中公司专业生产气动三通内螺纹球阀系列产品,欢迎来电咨询气动内螺纹球阀产品详细信息.我们将竭诚为您提供优质的服务!
