当前产品:气动防爆球阀

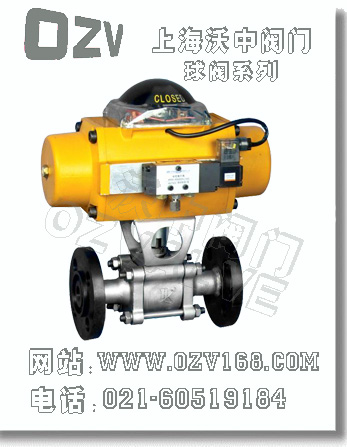

气动防爆球阀





FBQ641气动防爆球阀
一、气动防爆球阀产品概述
沃中公司生产的"上沃"气动防爆球阀采用AT(GT)系列气动执行器及浮动式球阀组成,适用于调节、切断的场合。气动防爆球阀密封性能优良,流通能力大,结构简单,使用寿命长,便于维修。配用的执行机构具结构简单,紧凑,性能卓越,输出力矩大等特点。气动防爆球阀配以防爆行程限位开关、防爆电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障,防爆型气动球阀将按控制系统的要求自动处于开启或关闭的位置。气动防爆球阀广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域,不仅能控制气体,液体和蒸汽介质,也适用于控制污水和含有纤维的本质。

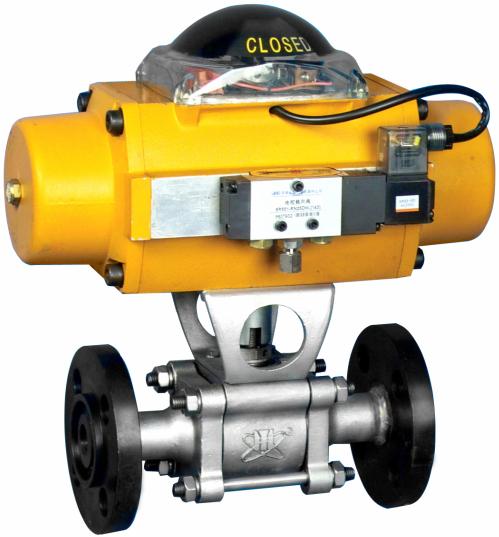

气动防爆球阀
防爆型气动球阀
二、气动防爆球阀产品特点
1)流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2)止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
3)阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增设而增大。
4)阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增设而增大。
三、主要设计标准
设计与制造
GB12237-89API608API 6DJPI 7S-48BS5351DIN3357
法兰尺寸
JB/T7490GB91129131HGJ4476SH3406ANSI B16.5JIS B22122214DIN2543
结构长度
GB12221-89ANSI B16.10JIS B2002NF E29-305DIN3202
检验与试验
JB/T 9092API 598GB/T13927
四、气动防爆球阀主要技术参数及性能
公称通径(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
流量系数Kv
21
38
72
112
170
273
384
512
940
1452
2222
3589
5128
7359
公称压力(MPa)
PN1.62.54.06.4MPa
泄漏量
软密封:零泄漏;硬密封:额定流量的10-5
阀体形式
两段式阀体(浮动球体)
两段式阀体(固定球体)
阀芯形式
“O”型球形阀芯
密封填料
聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式
法兰、焊接、螺纹
流量特性
近似快开特性
可调范围
DN15-65
DN80-300
250:1
350:1
基本误差
带定位器:小于全行程的±2%
回差
带定位器:小于全行程的2%
适用温度
密封面
PTFE≤150RTFE≤180PPL≤300、硬密封≤450
配置执行机构
GTSRSTATAW系列单双作用气动执行器
控制方式
开关两位控制、4-20mA模拟量控制
五、气动防爆球阀执行器技术参数
执行器型号
GTSRSTATAW系列单双作用气动执行器
供气压力
0.40.7MPa
气源接口
G1/4"G1/8"G3/8"G1/2"
环境温度
-30+70
作用形式
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
采用新型系列气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1
、齿轮式双活塞,输出力矩大,体积小。
2
、气缸选用铝金材料,重量轻、外形美观。
3
、可在顶部、底部安装手动操作机构。
4
、齿条式连接可调节开启角度、额定流量。
5
、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6
IS05211标准连接为产品的安装更换提供了方便。
7
、两端调的节螺钉可使标准产品在90°±4°的可调范围。确保与阀门的同步精度。
六、气动防爆球阀主要零件材料
零件名称
材料名称
阀体
WCB
304(CF8)
316(CF8M)
316L(CF3M)
球体
2Cr13+氮化处理
304
316
316L
阀杆
2Cr13
304
316
316L
密封圈
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质
水、气体、蒸汽、油品等
硝酸等腐蚀性介质
醋酸等腐蚀介质
尿素等腐蚀性介质
七、气动防爆球阀主要性能规范
公称通径DN(mm)
DN15-300
公称压力
PN(MPa)
1.0
1.6
2.5
4.0
6.4
试验压力
强度试验
1.5
2.4
3.75
6.0
9.60
密封试验
1.1
1.76
2.75
4.4
7.04
低压气密试验
0.50.7
适用介质
水、油、蒸气、硝酸类(温度≤200)、醋酸类(温度≤200)

气动防爆球阀安装连接尺寸
公称通径DN(mm)
主要尺寸
法兰尺寸
PN1.6MPa
PN2.5MPa
L
H
H1
L1
D
D1
D2
n-φd
D
D1
D2
n-φd
15
130
185
/
140
95
65
46
4-14
95
65
46
4-14
20
140
191
/
140
105
75
45
4-14
105
75
56
4-14
25
150
193
/
140
115
85
65
4-14
115
85
65
4-14
32
165
212
/
164
140
100
76
4-18
140
100
76
4-18
40
180
217
/
164
150
110
84
4-18
150
110
84
4-18
50
200
260
102
190
165
125
99
4-18
165
125
99
4-18
65
220
293
114
210
185
145
118
4-18
185
145
118
8-18
80
250
323
127
247
200
160
132
8-18
200
160
132
8-18
100
280
382
152
276
220
180
156
8-18
235
190
156
8-22
125
320
468
184
348
250
210
184
8-18
270
220
184
8-26
150
360
510
219
378
285
240
211
8-22
300
250
211
8-26
200
400
655
273
524
340
295
266
12-22
360
310
274
12-26
250
630
/
360
/
405
355
319
12-26
425
370
330
12-30
300
750
/
395
/
460
410
370
12-26
485
430
389
16-30
九、气动防爆球阀产品选型
1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(-开式,气-关式)
尽量详细提供气动防爆球阀的技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
沃中公司专业生产气动防爆球阀系列产品,欢迎来电咨询防爆型气动球阀产品详细信息.我们将竭诚为您提供优质的服务!
