一、内螺纹气动球阀产品概述
沃中公司生产的内螺纹气动球阀及气动焊接球阀分为整体式、两片式及三片式。阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。内螺纹气动球阀阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹气动球阀及气动焊接球阀适用于PN1.0～4.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。
 |
 |
|

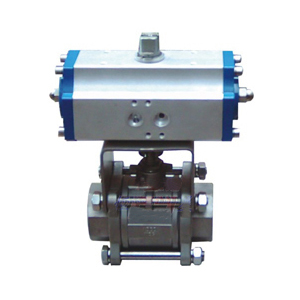

气动内螺纹球阀
|
气动内螺纹球阀
|
|
设计与制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
|
法兰尺寸
|
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
|
|
结构长度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
|
检验与试验
|
JB/T 9092、API 598、GB/T13927
|
|
公称通径DN(mm)
|
10～100
|
执行器型号
|
GT、AT、AW系列单双作用气动执行器
|
|
公称压力(MPa)
|
PN1.6、2.5、4.0、6.4 MPa
|
供气压力
|
0.4～0.7MPa
|
|
阀体形式
|
三片式精铸阀体、二片是精铸阀体
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
连接形式
|
螺纹式、焊接式
|
环境温度
|
-30～+70℃
|
|
阀芯形式
|
"O"型球形阀芯
|
作用形式
|
单作用执行机构、双作用执行机构
|
|
密封填料
|
PTFE、柔性石墨
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
|
流量特性
|
近似快开型
|
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
|
|
动作范围
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏)
|
|
基本误差
|
带定位器：小于全行程的±2%
|
|
死区
|
带定位器：小于全行程的2%
|
|
可调范围
|
250：1
|
|
配置执行机构
|
GT、AT、AW系列单双作用气动执行器
|
|
控制方式
|
开关两位控制、4-20mA模拟量控制
|
|
零件名称
|
材料名称
|
|
阀体
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
球体
|
2Cr13+氮化处理
|
304
|
316
|
316L
|
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
|
密封圈
|
增强聚四氟乙烯(PPL)、对位聚苯、不锈钢密封圈
|
|
适用介质
|
水、气体、蒸汽、油品等
|
硝酸等腐蚀性介质
|
醋酸等腐蚀介质
|
尿素等腐蚀性介质
|
|
公称通径DN(mm)
|
DN15-300
|
|
公称压力
|
PN(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
|
试验压力
|
强度试验
|
1.5
|
2.4
|
3.75
|
6.0
|
9.60
|
|
密封试验
|
1.1
|
1.76
|
2.75
|
4.4
|
7.04
|
|
低压气密试验
|
0.5～0.7
|
|
适用介质
|
水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
|
|
|
|

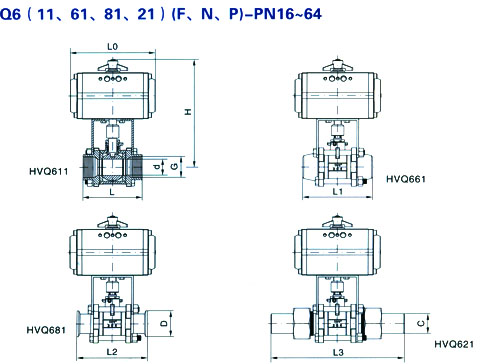

内螺纹气动球阀 (三片式)
内螺纹气动球阀 (二片式)
|
|
通径DN
|
英寸"
|
连接尺寸
|
|
mm
|
inch
|
L(mm)
|
H
|
管螺纹G
|
A
|
重量(Kg)
|
|
10
|
3/8
|
60
|
57
|
3/8″
|
110
|
0.34
|
|
15
|
1/2
|
75
|
68
|
1/2″
|
110
|
0.47
|
|
20
|
3/4
|
80
|
70
|
3/4″
|
110
|
0.68
|
|
25
|
1
|
90
|
80
|
1″
|
140
|
1.2
|
|
32
|
11/4
|
110
|
85
|
11/4″
|
140
|
1.9
|
|
40
|
11/2
|
125
|
100
|
11/2″
|
180
|
2.7
|
|
50
|
2
|
144
|
110
|
2″
|
180
|
3.9
|
|
65
|
21/2
|
186
|
130
|
21/2″
|
200
|
7.1
|
|
80
|
3
|
206
|
150
|
3″
|
250
|
11.5
|
|
100
|
4
|
240
|
170
|
4″
|
250
|
20.5
|
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供内螺纹气动球阀的技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
沃中公司专业生产气动焊接球阀系列产品,欢迎来电咨询防爆型气动三片式球阀产品详细信息.我们将竭诚为您提供优质的服务！
