沃中公司生产的"上沃"牌气动切断球阀采用高精度气动执行器及高品质球阀组成,属于气动开关球阀。气动切断球阀密封性能优良,流通能力大,结构简单,使用寿命长,便于维修。气动切断球阀配用的执行机构具结构简单,紧凑,性能卓越,输出力矩大等特点。气动开关球阀亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障,气动开关球阀将按控制系统的要求自动处于开启或关闭的位置。气动切断球阀广泛应用于化工,石油,轻纺,电力,食品制药,制冷,航空,航天,造纸等工业领域,不仅能控制气体,液体和蒸汽介质,也适用于控制污水和含有纤维的本质。
|
|

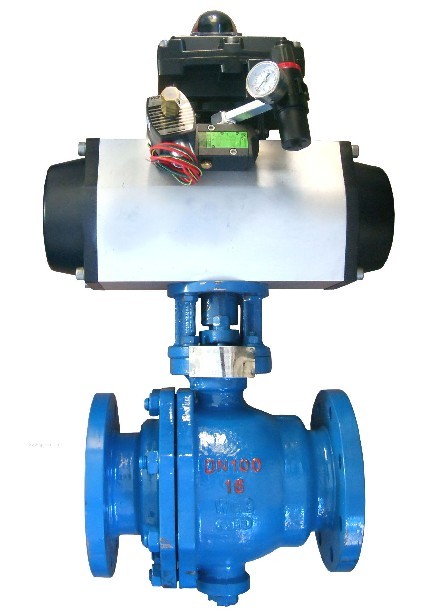

气动切断球阀
|
气动切断球阀 (带手轮)
|
(1)流体阻力小、球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
(2)止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
(3)阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大。
(4)阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高。
(5)由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长。
公称通径(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
流量系数Kv
|
21
|
38
|
72
|
112
|
170
|
273
|
384
|
512
|
940
|
1452
|
2222
|
3589
|
5128
|
7359
|
公称压力(MPa)
|
PN1.6、2.5、4.0、6.4MPa
|
泄漏量
|
软密封:零泄漏;硬密封:≤额定流量的10-5
|
阀体形式
|
两段式阀体(浮动球体)
|
两段式阀体(固定球体)
|
阀芯形式
|
“O”型球形阀芯
|
密封填料
|
聚四氟乙烯(PTFE)、金属石墨缠绕垫片
|
连接形式
|
法兰、焊接、螺纹
|
流量特性
|
近似快开特性
|
可调范围
|
DN15-65
|
DN80-300
|
250:1
|
350:1
|
适用温度
|
密封面
|
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃
|
执行器型号
|
GT、SR、ST、AT、AW系列单双作用气动执行器
|
供气压力
|
0.4~0.7MPa
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
环境温度
|
-30~+70℃
|
作用形式
|
单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
零件名称
|
材料
|
阀体
|
WCB
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
球体
|
2Cr13+氮化处理
|
304
|
316
|
316L
|
阀杆
|
2Cr13
|
304
|
316
|
316L
|
阀座密封圈
|
PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
|
填料
|
V型PTFE四氟填料、柔性石墨
|
设计与制造
|
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
|
法兰尺寸
|
JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214
|
结构长度
|
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
|
检验与试验
|
JB/T9113.1、API 598
|
公称通径DN(mm)
|
主要尺寸
|
法兰尺寸
|
PN1.6MPa
|
PN2.5MPa
|
L
|
H
|
H1
|
L1
|
D
|
D1
|
D2
|
n-φd
|
D
|
D1
|
D2
|
n-φd
|
15
|
130
|
185
|
/
|
140
|
95
|
65
|
46
|
4-14
|
95
|
65
|
46
|
4-14
|
20
|
140
|
191
|
/
|
140
|
105
|
75
|
45
|
4-14
|
105
|
75
|
56
|
4-14
|
25
|
150
|
193
|
/
|
140
|
115
|
85
|
65
|
4-14
|
115
|
85
|
65
|
4-14
|
32
|
165
|
212
|
/
|
164
|
140
|
100
|
76
|
4-18
|
140
|
100
|
76
|
4-18
|
40
|
180
|
217
|
/
|
164
|
150
|
110
|
84
|
4-18
|
150
|
110
|
84
|
4-18
|
50
|
200
|
260
|
102
|
190
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
65
|
220
|
293
|
114
|
210
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
8-18
|
80
|
250
|
323
|
127
|
247
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
100
|
280
|
382
|
152
|
276
|
220
|
180
|
156
|
8-18
|
235
|
190
|
156
|
8-22
|
125
|
320
|
468
|
184
|
348
|
250
|
210
|
184
|
8-18
|
270
|
220
|
184
|
8-26
|
150
|
360
|
510
|
219
|
378
|
285
|
240
|
211
|
8-22
|
300
|
250
|
211
|
8-26
|
200
|
400
|
655
|
273
|
524
|
340
|
295
|
266
|
12-22
|
360
|
310
|
274
|
12-26
|
250
|
630
|
/
|
360
|
/
|
405
|
355
|
319
|
12-26
|
425
|
370
|
330
|
12-30
|
300
|
750
|
/
|
395
|
/
|
460
|
410
|
370
|
12-26
|
485
|
430
|
389
|
16-30
|
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
沃中公司专业生产气动开关球阀系列产品,欢迎来电咨询气动切断球阀产品详细信息.我们将竭诚为您提供优质的服务!
