| 当前产品：文丘里角型调节阀 |
| |
|
|
| |
|
|
| |
一、HAV文丘里角型调节阀产品概述
本公司引进的HAV文丘里角型调节阀阀芯是采用上导向结构，阀结构紧凑，压降损失小，流量大，可调范围广。气动角型调节阀适用于控制含有颗粒的流体和泥浆、粘性或闪蒸流体。HAV文丘里角型调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92。
 |
 |
|
HAV文丘里角型调节阀
|

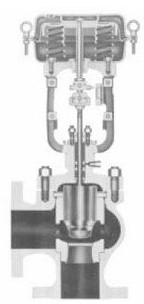

HAV文丘里角型调节阀 (结构图)
|
|
公称通径
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
阀体型式
|
角型单座铸造球型阀
|
|
公称通径
|
25、40、50、65、80、100、125、150mm
|
|
公称压力
|
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
|
|
连接型式
|
密封面型式
|
FF、RF、RJ、LG、MFM
|
|
法兰标准
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
焊接标准
|
嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
|
|
材料
|
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
|
|
上阀盖
|
常温型
|
-17～+230℃
|
|
伸长I型
|
-45～-17℃、 +230～+566℃
|
|
伸长Ⅱ型
|
-100～-45℃
|
|
伸长ⅢI型
|
-196～-100℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
|
|
阀芯形式
|
单座柱塞型阀芯
|
|
流量特性
|
等百分比特性、线性特性
|
|
阀芯材料
|
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
|
执行器型式
|
HA多弹簧薄膜执行机构
|
|
膜片材料
|
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
|
|
弹簧范围
|
20~100、80~240KPa
|
|
供气压力
|
140~400KPa
|
|
气源接口
|
RC1/4"
|
|
环境温度
|
-30~+70℃
|
|
作用形式
|
气-关式或气-开式
|
|
可配附件
|
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
|
泄漏量
|
金属阀座
|
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
|
|
回差
|
带定位器
|
小于全行程的1%
|
|
不带定位器
|
小于全行程的3%
|
|
基本误差
|
带定位器
|
小于全行程的±1%
|
|
不带定位器
|
小于全行程的±5%
|
|
—
|
注：采用标准的V型聚四氟乙烯填料
|
|
可调范围
|
50：1
|
沃中公司专业生产HAV文丘里角型调节阀系列产品,欢迎来电咨询气动角型调节阀产品详细信息.我们将竭诚为您提供优质的服务！
