HLC小口径笼式单座调节阀
本公司引进生产的HLC小口径笼式单座调节阀是一种高性能的调节阀，坚固的阀芯导向和套筒可防止液体发生阀蒸和空化。气动笼式单座调节阀具有结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广。小口径笼式单座调节阀的泄漏量符合ANSI B16.104标准。小口径笼式单座调节阀配用多弹簧膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92
 |
 |
|

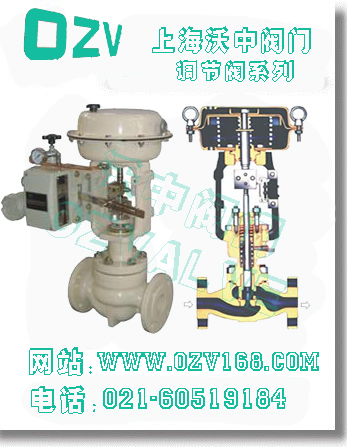

HLC小口径笼式单座调节阀
|
HLC小口径笼式单座调节阀 (结构图)
|
|
阀体型式
|
直通铸造球型阀
|
|
公称通径
|
15、20、25mm
|
|
公称压力
|
ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
|
|
连接型式
|
密封面型式
|
FF、RF、RJ、LG
|
|
法兰标准
|
ANSI B16.5、JIS B2201 、JB/T79.1、JB/T79.2、HG20592
|
|
焊接标准
|
承插焊SW
|
|
材料
|
铸钢、CrMo钢、铸不锈钢、哈氏合金等耐腐蚀合金
|
|
上阀盖
|
常温型
|
-17～+230℃
|
|
伸长I型
|
-45～-17℃、 +230～+566℃
|
|
伸长II型
|
-100～-45℃
|
|
伸长III型
|
-196～-100℃
|
|
压盖型式
|
螺栓压紧式
|
|
阀芯形式
|
单座套筒柱塞型阀芯
|
|
流量特性
|
金属阀座
|
等百分比特性、线性特性
|
|
软阀座
|
|
材料
|
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
|
|
执行器型式
|
HA多弹簧薄膜执行机构
|
|
膜片材料
|
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
|
|
弹簧范围
|
20~100、80~240KPa
|
|
供气压力
|
140~400KPa
|
|
气源接口
|
RC1/4"和1/4NPT
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
气-关式或气-开式
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、气动加速器、阀位传送器、手轮机构等
|
|
项目
|
指标值
|
|
泄漏量
|
金属阀座
|
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
|
|
软阀座
|
小于阀额定容量的10 ，符合ANSI B16.104-1976 VI级
|
|
回差
|
带定位器
|
小于全行程的1%
|
|
不带定位器
|
小于全行程的3%(HA1型小于全行程的5%)
|
|
基本误差
|
带定位器
|
小于全行程的±1%-7(HA1型小于全行程的±2%)
|
|
不带定位器
|
小于全行程的±5%
|
|
—
|
注：采用标准的V型聚四氟乙烯填料
|
|
可调范围
|
50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16)
|
沃中公司专业生产HLC小口径笼式单座调节阀系列产品,欢迎来电咨询笼式单座调节阀产品详细信息.我们将竭诚为您提供优质的服务！
