Q347F/H长输管线球阀
一、长输管线球阀 产品概述
上沃生产的长输管线球阀是根据用户的需求，为满足在硫化环境下的抗硫化应力裂化的要求，我们从设计、选材、制造、试验、表面处理及涂漆都严格按美国腐蚀工程师协会NACE的有关标准要求进行。
长输管线球阀不仅选材广泛且内件材料均采用表面镀镍或是316材质、密封圈采用特制的聚合物材料。使长输管线球阀不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能 好，适用压力与温度范围广，全通径与缩径齐备，并可配多种驱动装置，是化工、石油炼制，天然气开采与输送系统理想的用阀选择。
|
|
|
|

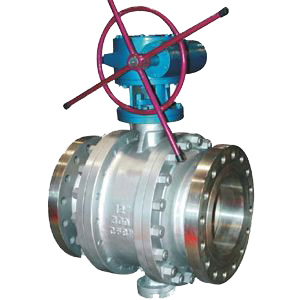

长输管线球阀 (标准型)
|

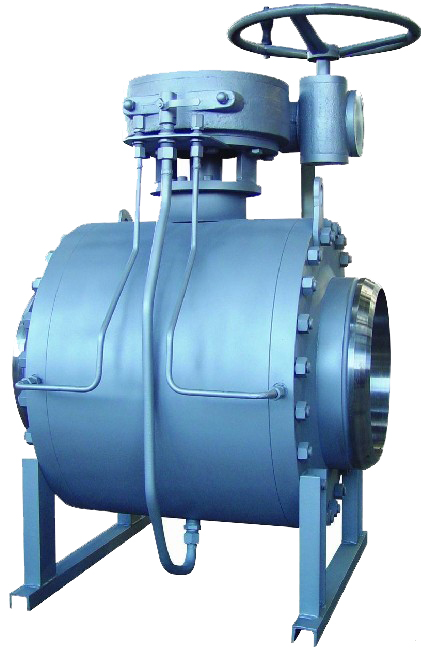

长输管线球阀 (高压焊接型)
|
二、长输管线球阀 主要零件材料
|
序号
|
零件名称
|
材质
|
|
GB
|
ASTM
|
|
1
|
阀体
|
WCB、A105
|
A1 82 F31 6
|
|
2
|
弹簧
|
60Si2Mn
|
31 6
|
|
3
|
密封圈
|
|
增强聚四氟乙烯
|
|
4
|
球体
|
A105+ENP
|
A182F316
|
|
5
|
键
|
45
|
316
|
|
6
|
填料
|
PTFE
|
PTFE
|
|
7
|
阀杆
|
2Cr13+镀镍磷
|
316
|
|
8
|
填料压盖
|
WCB
|
A216-WCB
|
|
9
|
支架
|
WCB A2
|
6-WCB
|
|
1O
|
压套
|
A105
|
316
|
|
11
|
“ O”型密封圈
|
橡胶
|
橡胶
|
|
12
|
滑动轴承
|
不锈钢 +PTFE
|
316+PTFE
|
|
13
|
螺柱
|
35CrMoA
|
316
|
|
14
|
螺母
|
35
|
316
|
|
15
|
阀盖
|
WCB A2
|
6-WCB
|
|
16
|
阀座
|
A105+ENP
|
316
|
|
17
|
垫片
|
柔性石默 +不锈钢
|
柔性石默+316
|
|
18
|
底盖
|
A105
|
316
|
|
19
|
固定轴
|
1Cr13
|
A276-410
|
|
20
|
螺钉
|
35
|
316
|
|
21
|
排污螺塞
|
25
|
316
|
三、长输管线球阀 主要性能规范
|
公称压力 PN(MPa)
|
最高使用压力
|
试验压力 (MPa)
|
压力级
|
最高使用压力
|
试验压力 (MPa)
|
|
(Mpa)
|
壳体
|
高压液密封
|
低压气密封
|
(Mpa)
|
壳体
|
高压液密封
|
低压气密
|
|
1.6
|
1.6
|
2.4
|
1.76
|
0.6
|
CLASS150
|
1.94
|
2.94
|
21.6
|
0.6
|
|
2.5
|
2.5
|
3.75
|
2.75
|
CLASS300
|
5.1
|
7.67
|
5.62
|
|
4.0
|
4.0
|
6.0
|
4.4
|
CLASS600
|
10.2
|
15.3
|
11.23
|
|
6.4
|
6.4
|
9.6
|
7
|
CLASS900
|
15.1
|
23
|
16.85
|
|
10.0
|
10.0
|
1.5
|
1.1
|
CLASS1500
|
25.1
|
37.5
|
27.5
|
|
应用规范
|
结度长度核
|
CB12221-89 ANSI B16.10
|
|
法兰尺寸按
|
JB79-59 GB 9113 HG20592-97 ANSI B16.5
|
|
焊接标准按
|
CB12224-89 ANSI B16.25
|
|
检验试验按
|
JB/T 9092-89 API 598
|
|
适用工况
|
适用介质
|
天然气、液化气、石油等介质
|
|
适用温度
|
-28℃~≤150℃
|
|
驱动方式
|
蜗轮传动、气动、电动、气液联动等
|
| |
|
|
|
|
|
|
|
|
|
|
|
沃中公司专业生产长输管线球阀系列产品,欢迎来电咨询长输管线球阀产品详细信息.我们将竭诚为您提供优质的服务！
