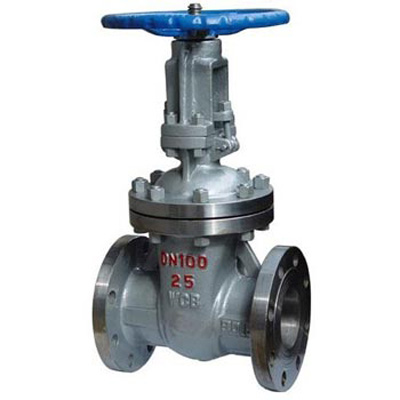

Z41H手动法兰闸阀
一、手动法兰闸阀 产品概述
沃中公司的手动法兰闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。手动法兰闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。手动法兰闸阀操作方式有：手动、齿轮传动、电动、气动等。手动法兰闸阀具有以下特点：
（1）选材考究，符合国内外相关标准，材料的全面质量高。
（2）符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
（3）密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
（4）阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
（5）采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。
（6）可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
二、手动法兰闸阀 主要应用规范
|
设计与制造
|
GB/T12234
|
|
连接端尺寸
|
结构长度
|
GB/T12221
|
|
法兰尺寸
|
JB79
|
|
检验与试验
|
JB/T9092
|
|
材 料
|
碳钢
|
GB/T12229
|
|
不锈钢
|
GB/T12230
|
|
标 志
|
GB/T12220
|
|
供 货
|
JB/T7928
|
三、手动法兰闸阀 主要零件材料及用途
|
阀体、阀盖
|
阀板
|
阀座
|
阀杆
|
填料
|
适用介质
|
适用温度 (≤℃)
|
|
WCB
|
WCB+D507MO
|
D577
|
2Crl3
|
柔性石墨
|
水、油品、蒸汽
|
425
|
|
ZGlCr5MO
|
ZGlCr5M0+Stellite12
|
1Crl8Ni9+ Stellite6
|
25Cr2M01VA
|
柔性石墨
|
水、油品、蒸汽
|
550
|
|
ZGlCrl8Ni9Ti
|
Crl了Ni2
|
1Crl8Ni9+ Stellite6
|
1Crl8Ni9Ti
|
PTFE
|
硝酸类、碱类
|
200
|
|
ZG00Crl7Nil4M02
|
316L+ Stellite12
|
316L+Stel1ite6
|
316L
|
PTFE
|
尿素、甲铵液、磷酸
|
200
|
四、手动法兰闸阀 主要外形图
|
|
|
|
手动法兰闸阀 (PN1.0～2.5MPa)
|
手动法兰闸阀 (PN4.0～6.4MPa)
|
五、手动法兰闸阀 主要外形尺寸
|
公称压力PN(MPa)
|
公称通径DN(mm)
|
标准值
|
参考值
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
Z-φd
|
Do
|
H
|
质量(kg)
|
|
1.6
|
15
|
130
|
95
|
65
|
46
|
/
|
14
|
4-φ14
|
120
|
220
|
4
|
|
20
|
150
|
105
|
75
|
55
|
/
|
14
|
4-φ14
|
140
|
256
|
6
|
|
25
|
160
|
116
|
85
|
65
|
/
|
14
|
4-φ14
|
160
|
276
|
6
|
|
32
|
180
|
135
|
100
|
78
|
/
|
16
|
4-φ18
|
180
|
280
|
7
|
|
40
|
200
|
145
|
110
|
86
|
/
|
16
|
4-φ18
|
200
|
300
|
18
|
|
50
|
250
|
160
|
125
|
100
|
/
|
16
|
4-φ18
|
240
|
358
|
29
|
|
65
|
265
|
180
|
145
|
120
|
/
|
18
|
4-φ18
|
255
|
415
|
32
|
|
80
|
280
|
195
|
160
|
135
|
/
|
20
|
8-φ18
|
280
|
435
|
46
|
|
100
|
300
|
215
|
180
|
155
|
/
|
20
|
8-φ18
|
320
|
500
|
63
|
|
150
|
350
|
280
|
240
|
210
|
/
|
24
|
8-φ23
|
360
|
675
|
134
|
|
200
|
400
|
335
|
295
|
265
|
/
|
26
|
12-φ23
|
400
|
818
|
192
|
|
250
|
450
|
405
|
355
|
320
|
/
|
30
|
12-φ25
|
456
|
970
|
273
|
|
300
|
500
|
460
|
410
|
375
|
/
|
30
|
12-φ25
|
500
|
1140
|
379
|
|
350
|
550
|
520
|
470
|
435
|
/
|
34
|
16-φ25
|
600
|
1280
|
590
|
|
400
|
600
|
580
|
525
|
485
|
/
|
36
|
16-φ30
|
720
|
1450
|
850
|
|
450
|
650
|
640
|
585
|
545
|
/
|
40
|
20-φ30
|
720
|
1580
|
910
|
|
500
|
700
|
705
|
650
|
608
|
/
|
44
|
20-φ34
|
720
|
1675
|
958
|
|
600
|
800
|
840
|
770
|
718
|
/
|
48
|
20-φ41
|
800
|
1990
|
1180
|
|
2.5
|
15
|
130
|
95
|
65
|
46
|
/
|
14
|
4-φ14
|
120
|
220
|
4
|
|
20
|
150
|
105
|
75
|
55
|
/
|
14
|
4-φ14
|
140
|
256
|
6
|
|
25
|
160
|
116
|
85
|
65
|
/
|
14
|
4-φ14
|
160
|
276
|
7
|
|
32
|
180
|
135
|
100
|
78
|
/
|
18
|
4-φ18
|
180
|
280
|
8
|
|
40
|
200
|
145
|
110
|
86
|
/
|
18
|
4-φ18
|
200
|
300
|
18
|
|
50
|
250
|
160
|
125
|
100
|
/
|
20
|
4-φ18
|
240
|
358
|
29
|
|
65
|
265
|
180
|
145
|
120
|
/
|
22
|
4-φ18
|
255
|
415
|
34
|
|
80
|
280
|
195
|
160
|
135
|
/
|
22
|
8-φ18
|
280
|
435
|
46
|
|
100
|
300
|
230
|
190
|
160
|
/
|
24
|
8-φ23
|
320
|
500
|
64
|
|
150
|
350
|
300
|
250
|
218
|
/
|
30
|
8-φ25
|
360
|
675
|
134
|
|
200
|
400
|
360
|
310
|
278
|
/
|
34
|
12-φ25
|
400
|
818
|
213
|
|
250
|
450
|
425
|
370
|
332
|
/
|
36
|
12-φ30
|
456
|
970
|
290
|
|
300
|
500
|
485
|
430
|
390
|
/
|
40
|
16-φ30
|
500
|
1140
|
399
|
|
350
|
550
|
550
|
490
|
448
|
|
44
|
16-φ34
|
600
|
1280
|
631
|
|
400
|
600
|
610
|
550
|
505
|
/
|
48
|
16-φ34
|
720
|
1450
|
900
|
|
450
|
650
|
660
|
600
|
555
|
/
|
50
|
20-φ34
|
720
|
1580
|
965
|
|
500
|
700
|
730
|
660
|
610
|
/
|
52
|
20-φ41
|
720
|
1675
|
1035
|
|
600
|
800
|
840
|
770
|
718
|
/
|
56
|
20-φ41
|
800
|
1990
|
1260
|
|
4．0
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
4-φ18
|
280
|
371
|
30
|
|
65
|
280
|
180
|
145
|
120
|
110
|
22
|
8-φ18
|
300
|
432
|
40
|
|
80
|
310
|
195
|
160
|
135
|
12l
|
22
|
8-φ18
|
320
|
455
|
52
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
8-φ23
|
360
|
551
|
82
|
|
150
|
450
|
300
|
250
|
218
|
204
|
30
|
8-φ25
|
400
|
708
|
153
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38
|
12-φ30
|
450
|
885
|
262
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42
|
12-φ34
|
560
|
1015
|
366
|
|
300
|
750
|
510
|
450
|
408
|
364
|
46
|
16-φ34
|
640
|
1160
|
563
|
|
350
|
850
|
570
|
510
|
465
|
422
|
48
|
16-φ41
|
640
|
1310
|
920
|
|
400
|
950
|
655
|
585
|
535
|
474
|
58
|
20-φ4l
|
720
|
1490
|
1350
|
|
500
|
1150
|
755
|
670
|
612
|
576
|
62
|
20-φ4l
|
800
|
2050
|
2000
|
|
6.4
|
50
|
250
|
175
|
135
|
105
|
88
|
26
|
4-φ18
|
280
|
402
|
35
|
|
65
|
280
|
200
|
160
|
130
|
110
|
28
|
8-φ18
|
300
|
450
|
43
|
|
80
|
310
|
210
|
170
|
140
|
12l
|
30
|
8-φ18
|
320
|
475
|
62
|
|
100
|
350
|
250
|
200
|
168
|
150
|
32
|
8-φ23
|
360
|
565
|
88
|
|
150
|
450
|
340
|
280
|
240
|
204
|
38
|
8-φ25
|
400
|
712
|
180
|
|
200
|
550
|
405
|
345
|
300
|
260
|
44
|
12-φ30
|
450
|
890
|
275
|
|
250
|
650
|
470
|
400
|
352
|
313
|
48
|
12-φ34
|
560
|
1030
|
408
|
|
300
|
750
|
530
|
460
|
412
|
364
|
54
|
16-φ34
|
720
|
1182
|
590
|
六、手动法兰闸阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
沃中公司专业生产手动法兰闸阀系列产品,欢迎来电咨询手动闸阀与铸钢闸阀产品详细信息.我们将竭诚为您提供优质的服务！
