当前产品:800X压差旁通平衡阀

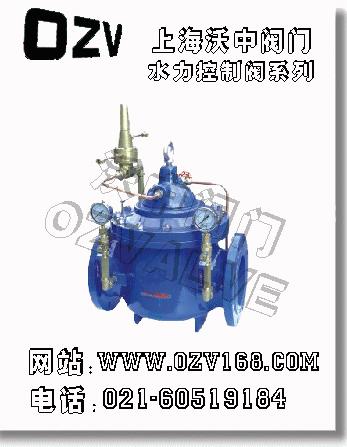

800X压差旁通平衡阀





800X压差旁通平衡阀

800X压差旁通平衡阀 (结构图)

一、800X压差旁通平衡阀 产品概述

沃中公司生产的800X压差平衡阀是一种用于空调系统供/回水之间以平衡压差的阀门。压差平衡阀可提高系统的利用率,保持压差的精确互定直,并可最大限度地降低系统的噪音,以及过大压差对设备造成的损坏。800X压差平衡阀优越于其他平衡阀的地方在于它没有执行机构,完全介质自身的压力差来达到平衡系统的功能,节约能源及安装空间,是一种智能型阀门。

二、800X压差旁通平衡阀 工作原理

当主阀进出口间压差变化时,接管A与接管B间压差发生变化,此变导阀的开度。压差大时导阀开度大,控制室通过C管的下泄水量增大,主阀控制室压力下降,主阀开度增大,主阀进出口间压差变小。反之,若主阀进出口间压差变小,则导阀开度变小,主阀控制室压力上升,推动主阀开度减小而使主阀压差增大。这种负反馈作用使主阀进出口间压差稳定在社顶值上。设定针阀开度和导阀弹簧压力可设定主阀进出口间压差。

三、800X压差旁通平衡阀 主要技术参数

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用介质

介质温度()

1.0

1.5

1.1

080(隔膜式)
0
200(活塞式)

1.6

1.76

2.4

2.5

2.75

3.75

四、800X压差旁通平衡阀 外形尺寸

DN

50

65

80

100

125

150

200

250

300

350

400

450

L

203

216

241

292

330

356

495

622

698

787

914

978

H1

160

180

200

270

310

320

370

430

480

525

580

635

H

610

625

642

750

808

864

1135

1185

1325

1385

1445

1445

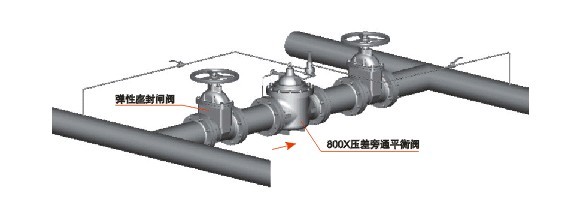

五、800X压差旁通平衡阀 安装示意图





800X压差旁通平衡阀



六、800X压差旁通平衡阀 订货须知

订货时请填写《规格书》或注明以下内容:
1
、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2
、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
3
、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

沃中公司专业生产800X压差旁通平衡阀系列产品,欢迎来电咨询压差旁通阀产品详细信息.我们将竭诚为您提供优质的服务!
