DKJ角行程电动执行器
一、DKJ角行程电动执行器 产品概述
DKJ角行程电动执行器是DDZ-Ⅱ、Ⅲ型系列仪表中的执行单元，与DDZ-Ⅱ、 Ⅲ型控制单元仪表配套使用.它以交流电源为动力，接受统一的标准信号4～20mA,dc (或0～10mA,dc)，输入信号和位置发送器的反馈信号，通过伺服放大器的比较后，输出开关信号，驱动电机，经过机械减速，将输入信号转换成相对应的输出轴转角位移：自动地操纵风门挡板，蝶阀，球阀等装置，完成系统的自动调节任务：DKJ角行程电动执行器广泛应用于电站、冶金、石油、化工、机械、轻工、纺织、食品和医药等工业部门的调节系统中。
|
|
|
|
DKJ角行程电动执行器
|

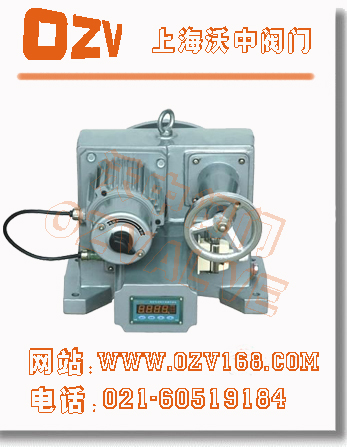

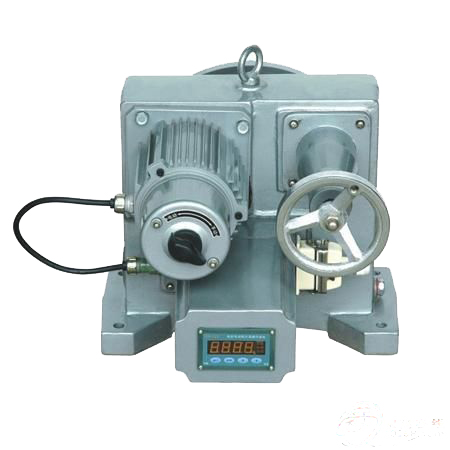

DKJ角行程电动执行器（带显示）
|
二、DKJ角行程电动执行器 产品特点
● 位置发送器采用齿轮式传动，确保限位可靠准确
● 采用带角度指示的精密导电塑料电位器调试方便，易懂
● 电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠
● 电机采用带过载保护的户外型伺服电机
型号编制说明
DKJ-210(CX)
DK：普通型J：角行程210：输出力矩
C：有“C”表示反馈信号4～20mA， 无“C”表示反馈信号0～10mA
X：有“X”表示带电气限位，无“X”表示不带电气限位
三、DKJ角行程电动执行器 主要技术参数
|
项目名称
|
DKJ系列
|
|
控制机构
|
输入信号
|
无
|
|
反馈信号
|
0～10mAdc 4～20mAdc
|
|
死区
|
0.4％～3％
|
|
基本误差
|
±2.5％
|
|
回差
|
≤1.5％
|
|
限位
|
开侧，闭侧
|
|
开度检测
|
精密导电塑料电位器
|
|
动力
|
动力
|
220V，50Hz
|
|
驱动电机
|
伺服电机
|
|
附属机构
|
加热器
|
选择件
|
|
手动机构
|
手轮
|
|
安装条件
|
环境温度
|
无加热器-25℃～+70℃
|
|
相对湿度
|
<95％
|
|
www.wozhongvalve.com环境气体
|
无腐蚀性气体
|
|
接线口
|
十四线插头
|
|
防护等级
|
|
四、DKJ角行程电动执行器 型号规格
|
型号
|
出轴转矩(Nm)
|
额定转角
|
全行程时间(S)
|
额定电流(A)
|
质量(Kg)
|
|
DKJ-210
|
100
|
90°
|
100±20
|
0．5
|
31
|
|
DKJ-310
|
250
|
90°
|
100±20
|
0．65
|
48
|
|
DKJ-410
|
600
|
90°
|
100±20
|
1．5
|
86
|
|
DKJ-510
|
1600
|
90°
|
100±20
|
2．5
|
125
|
|
DKJ-610
|
4000
|
90°
|
100±20
|
4．5
|
125
|
|
DKJ-710
|
6000
|
90°
|
100±20
|
8
|
145
|
沃中公司专业生产DKJ角行程电动执行器系列产品,欢迎来电咨询DKJ角行程电动执行器产品详细信息！
