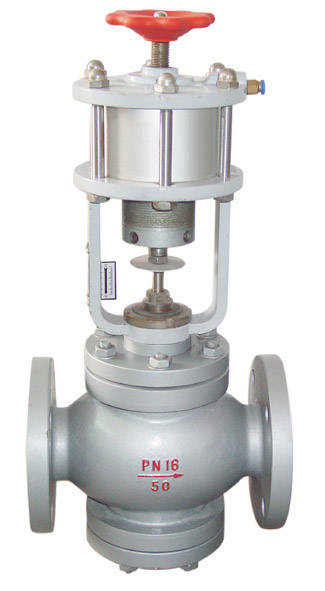

ZSPQ气动活塞式切断阀
本公司生产的ZSPQ气动活塞式切断阀，是属于气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。当信号压力为零，由于弹簧(单作用仅有)的预紧力，使阀芯处于初始状态（常开或常闭）。当执行机构接到信号压力(0.4~0.6MPa)时，压缩弹簧，带动推杆、阀体、阀芯移动到极限位置，使阀门全开或全关。达到对管道内介质接通、切断或管路间切换控制。配用二位三通电磁阀，使气动快速切断阀控制更加方便、简捷。气动活塞式切断阀具有操作力大、阀体设计新颖，流阻小、额定流量系数大、许用压差大密封性能优良等优点。因而气动活塞式切断阀广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。
 |
 |
|
ZSPQ气动活塞式切断阀 (国标)
|
ZSPQ气动活塞式切断阀 (日标)
|
|
公称通径 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
额定流量系数Kv
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
额定行程 mm
|
8
|
12
|
20
|
25
|
|
气缸直径 mm
|
75
|
100
|
150
|
|
允许泄
露量
|
硬密封
|
单座、双座：1.2X10 -7 X 阀额定容量；套筒： 5X10 -6 X 阀额定容量
|
|
软密封
|
VI 级
|
|
允许压差MPa
|
≤公称压力
|
|
信号压力KPa
|
0 或 400 ～ 600
|
|
阀盖形式
|
常温型：-60~150℃中温型：-60~450℃高温型：-60~550℃低温型：-60~250℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
|
|
阀芯形式
|
单座、套筒、双座型阀芯
|
|
流量特性
|
快开特性
|
|
执行器型号
|
ZSD活塞式执行机构
|
|
活塞直径
|
150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7)
|
|
有效面积
|
175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7)
|
|
进气孔螺纹
|
M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7)
|
|
最大输出力
|
7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7)
|
|
操作压力
|
500KPa
|
|
作用形式
|
气— 关式或气— 开式
|
|
可配附件
|
手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它
|
|
零件名称
|
零件材料
|
|
阀体、阀盖
|
HT200、ZG230-450，ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
|
|
阀座
|
1Cr18Ni9Ti、Cr18Ni12Mo2Ti
|
|
阀芯
|
1Cr18Ni9Ti、Cr18Ni12Mo2Ti
|
|
气缸体
|
ZG230-450
|
|
活塞
|
ZAlSi12
|
|
填料
|
聚四氟乙烯，柔性石墨
|
|
阀芯软质密封件
|
增强聚四氟乙烯
|
 |
 |
|
ZSPQ气动活塞式切断阀 (国标)
|
ZSPQ气动活塞式切断阀 (日标)
|
|
公称通经
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
A
|
196
|
232
|
308
|
|
L
|
PN16
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
H
|
340
|
345
|
370
|
380
|
390
|
475
|
490
|
500
|
|
H1
|
53
|
58
|
70
|
75
|
83
|
93
|
100
|
110
|
|
重量(kg)
|
标准型
|
10
|
12
|
15
|
18
|
23
|
35
|
45
|
60
|
沃中公司专业生产气动活塞式切断阀系列产品,欢迎来电咨询ZSPQ气动快速切断阀产品详细信息.我们将竭诚为您提供优质的服务！ 零售价（0.0000） 市场价（面议） 会员价（0.0000） VIP价（0.0000）
|
| | |
