衬氟放料球阀L值为企业标准,左法兰比右法兰大一档,D1与反应釜连接,分子为右法兰尺寸,分母为左法兰JB78尺寸,配反应釜50L-5000L。

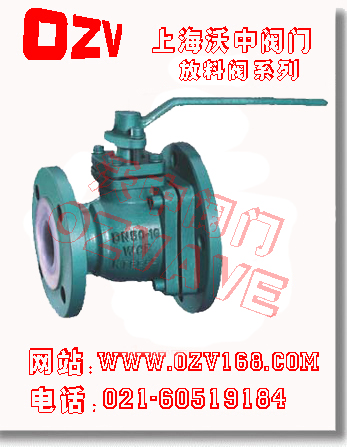

FQ41F型衬氟放料球阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
公称通径:DN32-100
压力等级:PN0.6-1.6MPa
材质:碳钢、不锈钢
公称通径
|
PN 0.6-1.6(MPa) 主要外形尺寸和连接尺寸 (mm)
|
重量
|
DN
|
L
|
D
|
D1
|
D2
|
f
|
b
|
z-φd
|
D0
|
H
|
kg
|
32
|
140
|
135/160
|
100/130
|
78/115
|
3/3
|
18/20
|
4-φ14/4-φ18
|
200
|
130
|
9
|
40
|
160
|
145/185
|
110/150
|
85/125
|
3/4
|
18/22
|
4-φ18/4-φ18
|
230
|
135
|
15
|
79 标
|
50
|
170
|
160/205
|
125/170
|
100/140
|
3/4
|
20/24
|
4-φ18/4-φ18
|
250
|
140
|
18
|
80
|
200
|
195/245
|
160/200
|
130/175
|
4/5
|
22/26
|
4-φ18/8-φ18
|
300
|
205
|
35
|
69 标
|
50
|
170
|
160/230
|
125/190
|
100/140
|
3/4
|
20/24
|
4-φ18/8-φ14
|
250
|
140
|
18
|
80
|
200
|
195/245
|
160/210
|
130/175
|
4/5
|
22/26
|
4-φ18/10-φ14
|
300
|
205
|
35
|
100
|
280
|
215/280
|
180/240
|
150/210
|
4/5
|
24/28
|
8-φ18/8-φ23
|
350
|
230
|
44
|
