当前产品:电子式电动单座调节阀

电子式电动单座调节阀



ZDLP型电子式电动单座调节阀订货须知

 订货时请填写规格书或详细注明以下内容:

1、产品型号 2、公称通径 3、DN G3/4"和DN20mm两种规格需注明阀体直径或者注明额定流量系数KV 4、流量特性 5、阀体材质 6、低温阀需注明使用温度或注明接管长度 7、阀前后压力 8、介质种类和温度范围 9、电动执行器内是否带空间加热器 10、电动执行器内是否带过载保护装置 11、是否有其它特殊要求
Ø  电子式电动单座调节阀概述:

ZDLP型电子式电动单座调节阀是由361L系列电子式电动执行机构和单座调节阀组成。电动执行机构内有伺系统,无须另配伺服放大器,有输入讯号及电源即可控制运转,连线简单,调节阀阀芯采用顶导向,适用与对泄露量要求严格,阀前后压差低及有一定粘度和含有纤维介质的场合。
电子式电动单座调节阀主要技术参数和性能指标



公称通径DN(mm)
G3/4
20
25
32
40
50
65
80
100
125
150
200
阀座通径DN(mm)
3
4
5
6
7
8
10
12
15
20
26
32
40
50
65
80
100
125
150
200
额定流量系数KV
0.08
0.12
0.2
0.32
0.5
0.8
1.2
2
3.2
5
8
12
20
32
50
80
120
200
280
450
公称压力PN(MPa)
1.6、4.0、6.4(常温)、4.0、6.4(中温)、0.6、4.0、6.4(低温)
行程L(mm)
10
16
25
40
60
动作速度mm/s
4.2
2.1
3.5
1.7
3.4
流量特性
直线、等百分比
介质温度℃
-20 ~ +200、-40 ~+250(常温)、-20 ~ +450(中温)、-250 ~ -60(低温)
法兰尺寸
铸钢法兰按JB79-59
法兰型式
法兰密封面型式按JB77-59,铸铁法兰按光滑式,铸钢法兰按凹式,低温按榫槽式





阀体材质




公称压力MPa
0.6

低温-250 ~ 60℃、ZGICr18Ni9Ti、CF8M
1.6

常温-20 ~200℃、HT200
4.0

常温-20 ~200℃、WCB、ZGICr18Ni9Ti
中温-20 ~ 450℃、WCB、ZGICr18Ni9Ti
低温-250 ~ - 60℃、ZGICr18Ni9Ti(-196℃)、CF8M(-250℃)
6.4
常温-20 ~200℃、WCB、ZGICr18Ni9Ti
中温-20 ~ 450℃、WCB、ZGICr18Ni9Ti
低温-250 ~ - 60℃、ZGICr18Ni9Ti(-196℃)、CF8M(-250℃)
阀芯材质
1Cr18Ni9、F316(oCr18Ni12Mo2)
上阀盖型式
普通式(常温)、热片式(中温)、长颈式(低温)
配电动执行机构型号
361LSA-08
361LSA-20
361LSB-30
361LSB-50
361LSC-65
361LXA-08
361LXA-20
361LXB-30
361LXB-50
361LXC-65

  注:可为用户提供ANSI、JPI、JIS等国外法兰标准的产品,结构长度按用户需要确定。

2   电子式电动单座调节阀执行机构主要技术参数

型号
额定输出力N
速度mm/s
技术参数
361LSA-08
361LXA-08
800
4.2
电源:AC220V 50HZ
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出开度信号:DC4-20mA
上盖防护等级:相当IP55
隔爆标志:ExdⅡBT4
361LSA-20
361LXA-20
2000
2.1
361LSB-30
361LXB-30
3000
3.5
361LSB-50
361LXB-50
5000
1.7
361LSC-65
361LXC-65
6500
2.8


项目
技术性能指标
基本误差%
±2.5
回差%
2.5
死区%
1.0


始终点偏差%

电开
始点
±2.5
终点
±2.5

电关
始点
±2.5
终点
±2.5
额定流量系数误差%
±10
允许泄露量L/h
10-4×阀的额定容量



公称通径
G3/4
20
25
32
40
50
65
80
100
125
150
200
阀座直径
DN(mm)
3
4
5
6
7
8
10
12
15
20
26
32
40
50
65
80
100
125
150
200
允许压差
PN(MPa)
公称压力≥
5.5
3.5
2.0
3.0
2.0
1.8
1.05
1.16
0.67
0.47
0.39
0.26
0.16

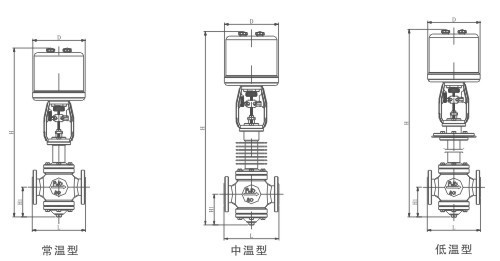

Ø    外形尺寸


ZTLP电动常、中温单座阀外形尺寸表                                               mm

公称通径
DN(mm)
L

H1
H


D
质量Kg
PN(MPa)
常温
中温
PN1.6MPa
PN4.0,6.4MPa
1.6
4.0
6.4
常温
中温
G3/4

75
75
30
467
504
225

12
14
20

180
190
50
587
697
225

25
28
25
185
190
200
115
556
698
225
24
28
31
32
200
210
210
120
562
713
225
26
29
32
40
220
230
235
130
609
760
255
36
45
49
50
250
255
265
145
627
775
255
39
49
53
65
275
285
295
180
791
954
255
57
76
84
80
300
310
320
195
796
959
255
72
95
105
100
350
355
370
200
800
963
310
85
109
120
125
410
425
440
245
1042
1254
310
150
175
190
150
450
460
475
255
1052
1264
310
187
231
251
200
550
560
570
295
1087
1299
310
242
365
395

ZDLP电动低温单座阀外形尺寸表                                                  mm

公称通径
DN(mm)
D
Dn
H1
-101℃
-196℃
-253℃
质量Kg
H2
H
H2
H
H2
H
G3/4
225
135
30
500
1002
700
1202
900
1420
22
20
225
250(275)
50
500
1004.5
700
1204.5
900
1404.5
36
25
225
270(290)
97
500
1005
700
1205
900
1405
40
32
225
300(310)
103
500
1011
700
1211
900
1411
43
40
255
310(340)
117
600
1053
800
1253
1000
1453
61
50
255
340(370)
132
600
1068
800
1268
1000
1468
66
65
255
380(410)
161
600
1282
800
1482
1000
1682
98
80
255
410(500)
171
600
1286
800
1486
1000
1686
110
100
255
470(590)
175
700
1280
800
1480
1000
1680
140
125
310
550(640)
230
700
1562
900
1762
1100
1962
225
150
310
600(760)
240
700
1562
900
1762
1100
1962
291
200
310
720(760)
275
700
1557
900
1757
1100
1975
461

注:括号内数字为PN64尺寸。
