一、手动偏心半球阀 产品概述
沃中公司生产的手动偏心半球阀是利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。偏心半球阀的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。手动偏心半球阀特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。
|
|
|
|

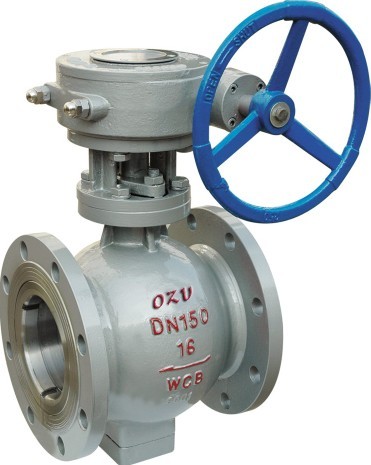

PQ340F/H手动偏心半球阀
|

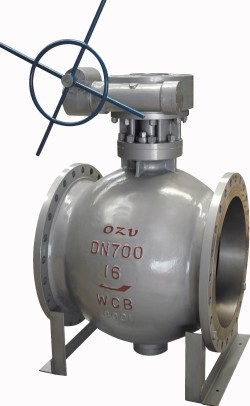

PQ340F/H手动偏心半球阀 (大口径)
|
二、手动偏心半球阀 产品特点
1、其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。
2、阀门的半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊的处理，密封面组合成防腐、耐磨、高强度等各种类型，满足不同场合需求。
3、密封严密、输送有害气体可达零泄露。
4、密封副的阀芯留有补偿量、当阀做磨损后，关闭时再转动少许，任能可靠密封，延长了使用寿命。此外，用户将压紧螺母拧掉，调整或更换后阀座仍可用，避免了阀门密封失效后，整台报废的弊端。
三、手动偏心半球阀 主要零件材料
|
名称
|
材质
|
|
阀体
|
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
|
|
阀轴
|
2Cr13、1Cr13
|
|
阀瓣
|
合金渗氮钢、渗氮不锈钢、耐磨钢
|
|
阀座
|
合金渗氮钢、渗氮不锈钢、耐磨钢
|
|
轴承
|
铝青铜、FZ－1复合材料
|
|
填料
|
聚四氟乙烯、柔性石墨
|
四、手动偏心半球阀 主要性能参数
|
公称压力(Mpa)
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
|
公称通经(mm)
|
40－1600
|
40－1600
|
40－1200
|
40－600
|
40－600
|
|
密封试验压力(Mpa)
|
0.66
|
1.1
|
1.76
|
2.75
|
4.4
|
|
壳体试验压力(Mpa)
|
0.9
|
1.5
|
2.4
|
3.75
|
6.0
|
|
适用温度(℃)
|
－29～300、－29～425、－29～540
|
|
适用介质
|
清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
|
|
驱动方式
|
手动、电动、气动
|
|
连接形式
|
法兰连接、对夹连接
|
|
安装方式
|
立式安装、卧式安装
|

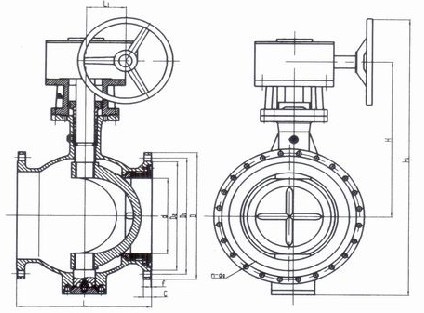

五、手动偏心半球阀 外形结构图
|
|
|
PQ340F/H手动偏心半球阀 (大口径)
PQ40F/H手动偏心半球阀 (小口径)
|
六、手动偏心半球阀 主要性能参数
|
公称压力
PN
(MPa)
|
公称通径DN
|
尺 寸(mm)
|
|
L
|
D
系列1/系列2
|
D1
|
D2
|
D6
|
b
|
f
|
Z-φd
|
|
mm
|
in
|
法兰
|
|
0.6
|
40
|
-
|
125
|
130
|
100
|
80
|
-
|
16
|
3
|
4-14
|
|
50
|
-
|
140
|
140
|
110
|
90
|
-
|
16
|
3
|
4-14
|
|
65
|
-
|
190
|
160
|
130
|
110
|
-
|
16
|
3
|
4-14
|
|
80
|
-
|
178
|
190/185
|
150
|
125
|
-
|
18
|
3
|
4-18
|
|
100
|
-
|
200
|
210/205
|
170
|
145
|
-
|
18
|
3
|
4-18
|
|
125
|
-
|
254
|
240/235
|
200
|
175
|
-
|
20
|
3
|
8-18
|
|
150
|
-
|
267
|
265/260
|
225
|
200
|
-
|
20
|
3
|
8-18
|
|
200
|
-
|
292
|
320/315
|
280
|
255
|
-
|
22
|
3
|
8-18
|
|
250
|
-
|
330
|
375/370
|
335
|
310
|
-
|
24
|
3
|
12-18
|
|
300
|
-
|
390
|
440/435
|
395
|
362
|
-
|
24
|
4
|
12-23
|
|
350
|
-
|
430
|
490/485
|
445
|
412
|
-
|
26
|
4
|
12-23
|
|
400
|
-
|
530
|
540/535
|
495
|
465
|
-
|
28
|
4
|
16-23
|
|
450
|
-
|
580
|
595/590
|
550
|
518
|
-
|
28
|
4
|
16-23
|
|
500
|
-
|
630
|
645/640
|
600
|
568
|
-
|
30
|
4
|
16-23
|
|
600
|
-
|
800
|
755
|
705
|
670
|
-
|
30
|
5
|
20-26/25
|
|
1.0
|
40
|
-
|
125
|
145
|
110
|
85
|
-
|
16
|
3
|
4-18
|
|
50
|
-
|
140
|
160
|
125
|
100
|
-
|
16
|
3
|
4-18
|
|
65
|
-
|
190
|
180
|
145
|
120
|
-
|
18
|
3
|
4-18
|
|
80
|
-
|
178
|
195
|
160
|
135
|
-
|
20
|
3
|
4-18
|
|
100
|
-
|
200
|
215
|
180
|
155
|
-
|
20
|
3
|
8-18
|
|
125
|
-
|
254
|
245
|
210
|
185
|
-
|
22
|
3
|
8-18
|
|
150
|
-
|
267
|
280
|
240
|
210
|
-
|
24
|
3
|
8-23
|
|
200
|
-
|
292
|
335
|
295
|
265
|
-
|
24
|
3
|
8-23
|
|
250
|
-
|
330
|
390
|
350
|
320
|
-
|
26
|
3
|
12-23
|
|
300
|
-
|
390
|
440
|
400
|
368
|
-
|
26
|
4
|
12-23
|
|
350
|
-
|
430
|
500
|
460
|
428
|
-
|
28
|
4
|
16-23
|
|
400
|
-
|
530
|
565
|
515
|
482
|
-
|
28
|
4
|
16-25
|
|
450
|
-
|
580
|
615
|
565
|
532
|
-
|
30
|
4
|
20-25
|
|
500
|
-
|
630
|
670
|
620
|
585
|
-
|
30
|
4
|
20-25
|
|
600
|
-
|
800
|
480
|
725
|
685
|
-
|
34
|
5
|
20-30
|
|
700
|
-
|
900
|
895
|
840
|
800
|
-
|
38
|
5
|
24-30
|
|
800
|
-
|
1000
|
1010
|
950
|
905
|
-
|
42
|
5
|
24-34
|
|
1.6
|
40
|
-
|
125
|
145
|
110
|
85
|
-
|
16
|
3
|
4-18
|
|
50
|
-
|
140
|
160
|
125
|
100
|
-
|
16
|
3
|
4-18
|
|
65
|
-
|
190
|
180
|
145
|
120
|
-
|
18
|
3
|
4-18
|
|
80
|
-
|
178
|
195
|
160
|
135
|
-
|
20
|
3
|
8-18
|
|
100
|
-
|
200
|
215
|
180
|
155
|
-
|
20
|
3
|
8-18
|
|
125
|
-
|
254
|
245
|
210
|
185
|
-
|
22
|
3
|
8-18
|
|
150
|
-
|
267
|
280
|
240
|
210
|
-
|
24
|
3
|
8-23
|
|
200
|
-
|
292
|
335
|
295
|
265
|
-
|
26
|
3
|
12-23
|
|
250
|
-
|
330
|
405
|
355
|
320
|
-
|
30
|
3
|
12-25
|
|
300
|
-
|
390
|
460
|
410
|
375
|
-
|
30
|
4
|
12-25
|
|
350
|
-
|
430
|
520
|
470
|
435
|
-
|
34
|
4
|
16-25
|
|
400
|
-
|
530
|
580
|
525
|
485
|
-
|
36
|
4
|
16-30
|
|
450
|
-
|
580
|
640
|
585
|
545
|
-
|
40
|
4
|
20-30
|
|
500
|
-
|
630
|
705
|
650
|
608
|
-
|
44
|
4
|
20-34
|
|
600
|
-
|
800
|
840
|
770
|
718
|
-
|
48
|
5
|
20-41
|
|
700
|
-
|
900
|
910
|
840
|
788
|
-
|
50
|
5
|
24-41
|
|
800
|
-
|
1000
|
1020
|
950
|
898
|
-
|
52
|
5
|
24-41
|
|
2.5
|
40
|
-
|
125
|
145
|
110
|
85
|
-
|
18
|
3
|
4-18
|
|
50
|
-
|
140
|
160
|
125
|
100
|
-
|
20
|
3
|
4-18
|
|
65
|
-
|
190
|
180
|
145
|
120
|
-
|
22
|
3
|
8-18
|
|
80
|
-
|
178
|
195
|
160
|
135
|
-
|
22
|
3
|
8-18
|
|
100
|
-
|
200
|
230
|
190
|
160
|
-
|
24
|
3
|
8-23
|
|
125
|
-
|
254
|
270
|
220
|
188
|
-
|
28
|
3
|
8-25
|
|
150
|
-
|
267
|
300
|
250
|
218
|
-
|
30
|
3
|
8-25
|
|
200
|
-
|
292
|
360
|
310
|
278
|
-
|
34
|
3
|
12-25
|
|
250
|
-
|
330
|
425
|
370
|
332
|
-
|
36
|
3
|
12-30
|
|
300
|
-
|
390
|
485
|
430
|
390
|
-
|
40
|
4
|
16-30
|
|
350
|
-
|
430
|
550
|
490
|
448
|
-
|
44
|
4
|
16-34
|
|
400
|
-
|
530
|
610
|
550
|
505
|
-
|
48
|
4
|
16-34
|
|
450
|
-
|
660
|
600
|
555
|
-
|
4
|
20-34
|
|
|
|
500
|
-
|
630
|
730
|
660
|
610
|
-
|
52
|
4
|
20-41
|
|
600
|
-
|
800
|
840
|
770
|
718
|
-
|
56
|
5
|
20-41
|
|
700
|
-
|
900
|
955
|
875
|
815
|
-
|
60
|
5
|
24-48
|
|
800
|
-
|
1000
|
1070
|
990
|
930
|
-
|
64
|
5
|
24-48
|
|
4.0
|
40
|
-
|
125
|
145
|
110
|
85
|
76
|
18
|
3
|
4-18
|
|
50
|
-
|
140
|
160
|
125
|
100
|
88
|
20
|
3
|
4-18
|
|
65
|
-
|
190
|
180
|
145
|
120
|
110
|
22
|
3
|
8-18
|
|
80
|
-
|
178
|
195
|
160
|
135
|
121
|
22
|
3
|
8-18
|
|
100
|
-
|
200
|
230
|
190
|
160
|
150
|
24
|
3
|
8-23
|
|
125
|
-
|
254
|
270
|
220
|
188
|
176
|
28
|
3
|
8-25
|
|
150
|
-
|
267
|
300
|
250
|
218
|
204
|
30
|
3
|
8-25
|
|
200
|
-
|
292
|
375
|
320
|
282
|
260
|
38
|
3
|
12-30
|
|
250
|
-
|
330
|
445
|
385
|
345
|
313
|
42
|
3
|
12-34
|
|
300
|
-
|
390
|
510
|
450
|
408
|
364
|
46
|
4
|
16-34
|
|
350
|
-
|
430
|
570
|
510
|
465
|
422
|
52
|
4
|
16-34
|
|
400
|
-
|
530
|
655
|
585
|
535
|
474
|
58
|
4
|
16-41
|
|
450
|
-
|
580
|
680
|
610
|
560
|
524
|
60
|
4
|
20-41
|
|
500
|
-
|
630
|
755
|
670
|
612
|
576
|
62
|
4
|
20-48
|
|
600
|
-
|
800
|
890
|
795
|
730
|
678
|
62
|
5
|
20-54
|
|
700
|
-
|
900
|
995
|
900
|
835
|
768
|
68
|
5
|
24-54
|
|
800
|
|
1000
|
1135
|
1030
|
960
|
876
|
76
|
5
|
24-58
|
七、手动偏心半球阀订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
沃中公司专业生产手动偏心半球阀系列产品,欢迎来电咨询偏心半球阀产品详细信息.我们将竭诚为您提供优质的服务！
