H76W/H对夹式双瓣止回阀
H76W/H蝶式止回阀
一、对夹式双瓣止回阀产品概述
沃中公司生产的对夹式双瓣止回阀也成为蝶式止回阀，对夹式双瓣止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。蝶式止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。
|
|
|
|

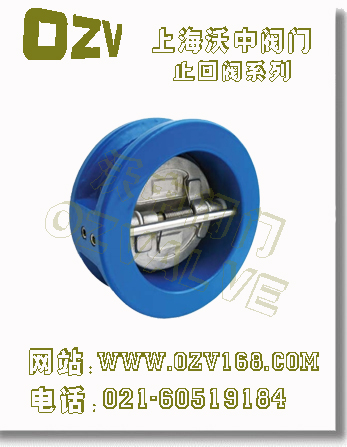

对夹双瓣止回阀 (蝶式止回阀)
|
对夹双瓣止回阀 (结构图)
|
二、对夹式双瓣止回阀 主要技术参数
|
公称通径
|
DN(mm)
|
50~1200
|
|
公称压力
|
PN(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
|
试验压力Ps(MPa)
|
强度试验
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封试验
|
1.1
|
1.76
|
2.75
|
4.4
|
|
适用介质
|
水、蒸汽、油品、污水、酸碱类
|
|
适用温度
|
橡胶密封面（X）-20℃~120℃
合金钢密封面（H）主体碳钢-29℃~425℃
不锈钢主体用于酸类介质-29℃~200℃
|
三、对夹式双瓣止回阀 主要零件材料
|
名称
|
材料
|
|
阀体
|
铸铁、铸钢、不锈钢、铬镍钼钛钢
|
|
阀板
|
铸铁、铸钢、不锈钢、铬镍钼钛钢
|
|
阀杆
|
碳钢、2Cr13、不锈钢、铬镍钼钛钢
|
|
密封圈
|
橡胶、不锈钢、合金钢
|
|
弹簧
|
60Si2Mn、3Cr13、17-7PH、INCONEL
|
四、对夹式双瓣止回阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
沃中公司专业生产对夹式双瓣止回阀系列产品,欢迎来电咨询H76蝶式止回阀产品详细信息.我们将竭诚为您提供优质的服务！
