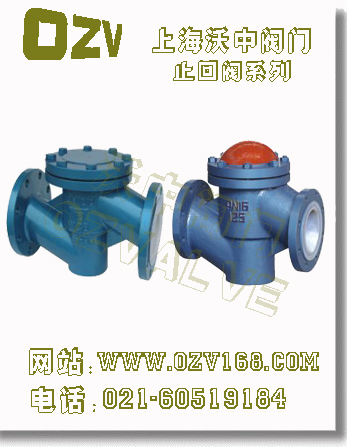

H41F46/H41F46衬氟止回阀
H41X/H41X衬胶止回阀
一、衬胶、衬氟止回阀 产品概述
1、旋启式止回阀
主要型号有：全衬里H44F46/H44X与H74F46单瓣旋启式系列和H76F46/H76X型双瓣旋启式系列，它们的结构形式为：阀瓣都是围绕阀座外的（销）轴、镶嵌在阀体与阀盖之间形成的特殊凹槽内、启闭灵活，密封可靠，另外，H72F46/H72X和H76F46/H76X型止回阀的特点是：除了阀体，阀瓣外，复位弹簧也全部包衬了耐腐蚀的氟塑料，设计合理的弹簧，使阀瓣在低压区内也能产生足够的密封比压，保证阀门在低压力区密封的可靠性。
2、升降立式止回阀
主要型号有全衬里H40F46/H40X型，H42F46/H42X和H72F46/H72X升降立式止回阀，其中H40F46/H40X是一种新型结构，阀瓣为半球型，它们共同特点是衬氟阀瓣沿阀体通路轴线做升降运动。
3、升降式止回阀
主要型号有：全衬里H41F46/H41X直通升降式止回阀，其结构特点是：衬氟阀瓣垂直于阀体进、出口轴线作升降运动。
|
|
|
|
H41F46衬氟止回阀
|
H4X衬胶止回阀
|
二、衬胶、衬氟止回阀主要技术规范
|
设计标准
|
GB12236
|
|
结构长度
|
GB12221
|
|
法兰标准
|
JB/T79-94
|
|
GB9113.1-26
|
|
检验试验
|
GB/T13927
|
三、衬胶、衬氟止回阀 主要零件材料
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸钢
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
阀体/阀盖
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
衬里/阀座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
|
|
紧固螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
四、衬胶、衬氟止回阀订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
沃中公司专业生产衬胶止回阀系列产品,欢迎来电咨询衬氟止回阀产品详细信息.我们将竭诚为您提供优质的服务！
