当前产品:300X缓闭止回阀

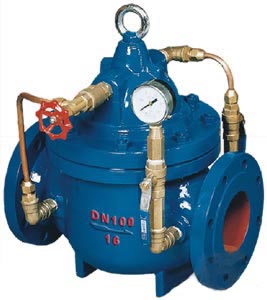

300X缓闭止回阀



300X缓闭止回阀

300X缓闭止回阀

一、300X缓闭止回阀 产品概述

300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,可使主阀得到最佳的开启或关闭速度。300X缓闭止回阀防止水锺水击的产生,以达到缓闭消声的效果。
300X缓闭止回阀利用水力自力控制,不需要其它装置和能源,保养简便,开启及缓闭平稳。
300X缓闭止回阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

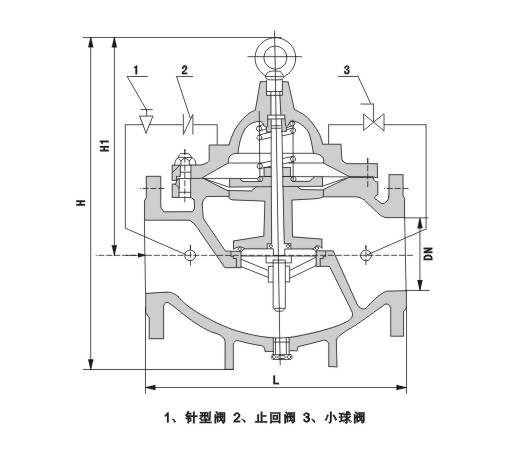

二、300X缓闭止回阀 工作原理

300X缓闭止回阀从进口端给水时,水通过微型过滤器、针阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀。

三、300X缓闭止回阀 主要技术参数

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用介质

介质温度()

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75

四、300X缓闭止回阀 主要零件材料

零件名称

零件材料

阀体 阀盖

WCB

阀座阀盘

铜合金

密封圈O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢

五、300X缓闭止回阀 外形结构图

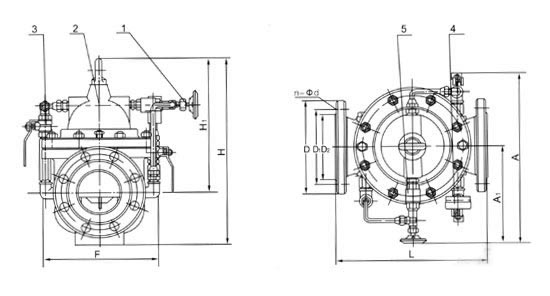

300X缓闭止回阀 外形结构图 (1、针阀2、主阀3、球阀4、压力表5、单向阀)

六、300X缓闭止回阀 外形尺寸

DN

L

A

A1

H

H1

F

Dmm

D1mm

D2mm

n-Φd

mm

mm

mm

mm

mm

mm

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

20

180

282

200

172

106

116

105

105

105

75

75

75

58

58

56

4-13.5

4-13.5

4-14

25

180

282

200

172

106

116

115

115

115

85

85

85

68

68

65

4-13.5

4-13.5

4-14

32

180

282

200

172

106

116

140

140

140

100

100

100

78

78

76

4-17.5

4-17.5

4-18

40

240

320

210

265

210

170

150

150

150

110

110

110

88

88

84

4-17.5

4-17.5

4-18

50

240

320

210

265

210

170

165

165

165

125

125

125

102

102

99

4-17.5

4-17.5

4-18

65

250

330

215

310

215

180

185

185

185

145

145

145

122

122

118

4-17.5

4-17.5

8-18

80

285

350

220

350

245

210

200

200

200

160

160

160

133

133

132

8-17.5

8-17.5

8-18

100

360

410

230

460

305

275

220

220

235

180

180

190

158

158

156

8-17.5

8-17.5

8-22

125

400

420

245

520

365

310

250

250

270

210

210

220

184

184

184

8-17.5

8-17.5

8-26

150

455

430

260

570

415

355

285

285

300

240

240

250

212

212

211

8-22

8-22

8-26

200

585

440

280

695

510

460

340

340

360

295

295

310

268

268

274

8-22

12-22

12-26

250

650

450

300

780

560

500

395

405

425

350

355

370

320

320

330

12-22

12-26

12-30

300

800

460

320

902

658

580

445

460

485

400

410

430

370

370

389

12-22

12-26

16-30

350

860

470

340

1025

696

640

505

520

555

460

470

490

430

430

448

16-22

16-26

16-33

400

960

480

360

1080

735

715

565

580

620

515

525

550

482

482

503

16-26

16-30

16-36

450

1075

530

395

1030

610

780

615

640

670

565

585

600

532

550

548

20-26

20-30

20-36

500

1075

580

420

1135

665

830

670

715

730

620

650

660

585

585

609

20-26

20-33

20-36

600

1230

600

445

1270

725

920

780

840

845

725

770

770

685

685

720

20-30

20-36

20-39

700

1650

730

495

1460

865

980

895

910

960

840

840

875

800

800

820

24-30

24-36

24-42

800

1750

830

530

1640

925

1050

1015

1025

1085

950

950

990

905

905

928

24-33

24-39

24-48

七、300X缓闭止回阀 订货须知

订货时请填写《规格书》或注明以下内容:
1
、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2
、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
3
、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

沃中公司专业生产300X缓闭止回阀系列产品,欢迎来电咨询活塞式缓闭止回阀产品详细信息.我们将竭诚为您提供优质的服务!
