当前产品:500X持压泄压阀

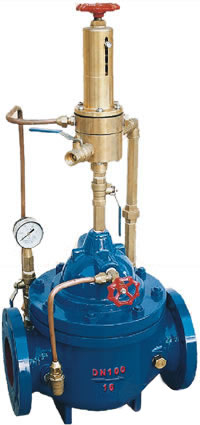

500X持压泄压阀





500X持压泄压阀

500X持压泄压阀

一、500X持压泄压阀 产品概述

500X持压泄压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。500X持压泄压阀利用水力自动操作,即可以作泄压阀用又可作持压阀用。作泄压阀用时,可维持供水路压力在设定的安全值之下;做持压阀用,可维持主阀上游水压在设定值之上,保持主阀上游供水压力。DN400以上推荐使用活塞式安全泄压阀。
500X
持压泄压阀利用水力自力控制,不需要其它装置和能源,保养简便,一阀多用。
500X
持压泄压阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

二、500X持压泄压阀 工作原理

1、作泄压阀:当泄压/持压导阀调整为泄压状态时,水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口,此时主阀处于开启状态。当进口压力超过泄压/持压导阀设定的安全值时,泄压导阀会自动开启,通过球阀C放出部分水,使管路泄压。当压力恢复到安全值时,泄压阀自动关闭。作泄压阀时,各球阀常开。
2
、作持压阀:当泄压/持压导阀调整为持压状态时,只要主阀进口水压低于导阀设定值,导阀即关闭。主要控制室升压,主阀关闭。当主阀上游供水压力超过导阀设定压力时,持压导阀才能打开,控制室的水经球阀排至出口,控制室降压主阀开启,开始供水,即保持了上游水压。作持压阀用时,球阀C常闭或用丝堵换下。

三、500X持压泄压阀 主要技术参数

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

适用介质

介质温度()

1.0

1.5

1.1

0-80

1.6

2.4

1.76

2.5

3.75

2.75

四、500X持压泄压阀 主要零件材料

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

浮球阀

铜合金

微型过滤器

不锈钢

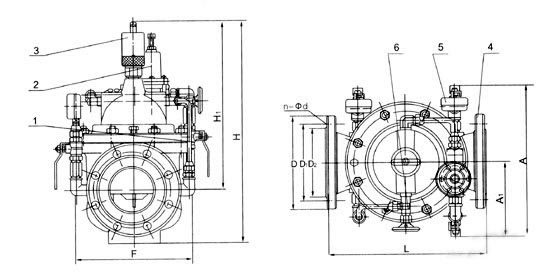

五、500X持压泄压阀 外形结构图

500X持压泄压阀 外形结构图(1、导阀2、针阀3、球阀4、主阀5、压力表)

六、500X持压泄压阀 外形尺寸

DN

L

A

A1

H

H1

F

Dmm

D1mm

D2mm

n-Φd

mm

mm

mm

mm

mm

mm

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

PN1.0

PN1.6

PN2.5

20

180

330

130

550

460

116

105

105

105

75

75

75

58

58

56

4-13.5

4-13.5

4-14

25

180

330

130

550

460

116

115

115

115

85

85

85

68

68

65

4-13.5

4-13.5

4-14

32

180

330

130

550

460

116

140

140

140

100

100

100

78

78

76

4-17.5

4-17.5

4-18

40

240

345

135

610

516

170

150

150

150

110

110

110

88

88

84

4-17.5

4-17.5

4-18

50

240

345

135

610

516

170

165

165

165

125

125

125

102

102

99

4-17.5

4-17.5

4-18

65

250

355

140

625

520

180

185

185

185

145

145

145

122

122

118

4-17.5

4-17.5

8-18

80

285

360

146

645

538

210

200

200

200

160

160

160

133

133

132

8-17.5

8-17.5

8-18

100

360

400

156

750

596

275

220

220

235

180

180

190

158

158

156

8-17.5

8-17.5

8-22

125

400

420

170

808

655

310

250

250

270

210

210

220

184

184

184

8-17.5

8-17.5

8-26

150

455

435

186

864

710

355

285

285

300

240

240

250

212

212

211

8-22

8-22

8-26

200

585

480

206

1135

805

460

340

340

360

295

295

310

268

268

274

8-22

12-22

12-26

250

650

530

226

1185

855

500

395

405

425

350

355

370

320

320

330

12-22

12-26

12-30

300

800

575

246

1325

955

580

445

460

485

400

410

430

370

370

389

12-22

12-26

16-30

350

860

620

275

1385

990

640

505

520

555

460

470

490

430

430

448

16-22

16-26

16-33

400

960

635

286

1445

1030

715

565

580

620

515

525

550

482

482

503

16-26

16-30

16-36

450

1075

665

320

1325

905

780

615

640

670

565

585

600

532

550

548

20-26

20-30

20-36

500

1075

695

348

1430

960

830

670

715

730

620

650

660

585

585

609

20-26

20-33

20-36

600

1230

720

372

1565

1020

920

780

840

845

725

770

770

685

685

720

20-30

20-36

20-39

700

1650

770

422

1755

1160

980

895

910

960

840

840

875

800

800

820

24-30

24-36

24-42

800

1750

805

458

2230

1515

1050

1015

1025

1085

950

950

990

905

905

928

24-33

24-39

24-48

七、500X持压泄压阀 订货须知

订货时请填写《规格书》或注明以下内容:
1
、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2
、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
3
、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

沃中公司专业生产500X持压泄压阀系列产品,欢迎来电咨询活塞式安全泄压阀产品详细信息.我们将竭诚为您提供优质的服务!
