高压锻钢止回阀
H61N对焊止回阀
一、高压锻钢止回阀 产品概述
沃中公司生产能的锻钢止回阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。锻钢止回阀还有三种不同的结构设计，分别是：立升式锻钢止回阀、球形锻钢止回阀和旋启式锻钢止回阀。连接方式有法兰,对焊等!
|
|
|
|

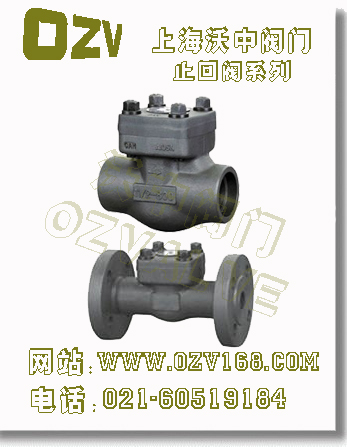

高压锻钢止回阀 (法兰式)
|
高压锻钢止回阀 (焊接式)
|
二、高压锻钢止回阀 主要技术参数
|
名 称
|
美标碳钢CS to ASTM
|
美标合金钢AS to ASTM
|
美标不锈钢钢SS to ASTM
|
|
Part Name
|
Type A 105
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
阀体
|
Body
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
立升式阀瓣
|
Piston Disc
|
A276 410
|
A276 304
|
A276 F304(L)
|
A276 F316(L)
|
|
垫片
|
Gasket
|
Corrugated SS+graphite
|
SS+PTFE
|
|
阀盖
|
Bonnet
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
铭牌
|
Nameplate
|
|
|
螺栓
|
Bolt
|
A193 B7
|
A193 B16
|
A193 B8M
|
A193 B8M
|
|
球
|
Ball
|
A182 F304
|
A182 F304
|
A182 F304
|
A182 F304
|
|
适用介质 Suitable Medium
|
(水、油、气等)W.O.G.etc
|
(酸类)HNO3,CH3OOH etc
|
|
适用温度Suitable Temperature
|
-29℃～425℃
|
-29℃～550℃
|
-29℃～180℃
|
注：可按要求采用其他材料 Note:Other materials are available upon request
CS=碳钢 AS=合金钢 SS=不锈钢 CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel
三、高压锻钢止回阀订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
沃中公司专业生产高压锻钢止回阀系列产品,欢迎来电咨询高压锻钢止回阀产品详细信息.我们将竭诚为您提供优质的服务！
