气动薄膜单座调节阀
一、气动薄膜单座调节阀产品概述
气动薄膜单座调节阀操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。本公司生产的ZJHP系列精小型气动薄膜单座调节阀，是由多弹簧气动薄膜执行机构和低流阻精小型单座调节阀阀体组成，气动单座调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。多弹簧执行机构高度低、重量轻、装备简便。气动单座调节阀配以阀门定位器，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。气动薄膜单座调节阀广泛应用于精确控制气体、液体、蒸汽等介质，特别适用于允许压差小，而允许泄漏量也较小压差不大的工作场合。
|
|
|
|

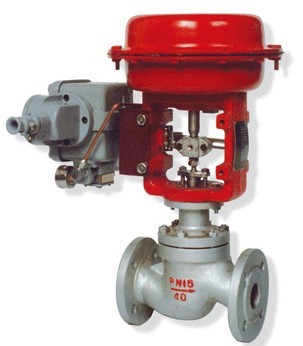

ZJHP气动薄膜单座调节阀 (配HEP定位器)
|
ZJHP气动薄膜单座调节阀 (配YT1000L定位器)
|
二、气动薄膜单座调节阀主要技术参数
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数(KV)
|
直线
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
875
|
1250
|
|
等百分
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
360
|
570
|
850
|
1180
|
|
允许压差(MPa)
|
3.2
|
3.0
|
2.0
|
1.8
|
1.5
|
1.4
|
1.0
|
0,7
|
0.6
|
0.5
|
0.3
|
0.2
|
0.1
|
|
公称压力(MPa)
|
1.6、2.5、4.0、6.4、10.0
|
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|
执行器型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
阀盖形式
|
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
|
|
压盖形式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|
阀芯形式
|
单座柱塞型阀芯
|
|
流量特性
|
直线性、等百分比
|
三、气动薄膜单座调节阀执行器技术参数
|
配置执行器类别
|
ZHA/B多弹簧簿膜执行机构
|
|
执行器型号
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
有效面积(cm2)
|
350
|
350
|
560
|
900
|
1400
|
|
行程(mm)
|
10、16
|
24
|
40
|
40、60
|
100
|
|
弹簧范围(KPa)
|
20～100（标准）、20-60、60-100、40-200、80-240
|
|
膜片材料
|
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
|
供气压力
|
140～400KPa
|
|
气源接口
|
RC1/4"
|
|
环境温度
|
-30～+70℃
|
|
可配附件
|
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
|
作用形式
|
气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
|
四、气动薄膜单座调节阀内部结构图
|
气动单座调节阀 (金属硬密封结构)
|
气动单座调节阀 (四氟软密封结构)
|
五、气动薄膜单座调节阀主要零件材料
|
1
|
阀体
|
WCB
|
304
|
316
|
316L
|
|
2
|
垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
|
3
|
阀座
|
304
|
304
|
316
|
316L
|
|
4
|
阀芯
|
304/304+F46
|
304/304+F46
|
316/316+F46
|
316L/316L+F46
|
|
5
|
导向套
|
304
|
304
|
316
|
316L
|
|
6
|
中垫
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
|
7
|
阀盖
|
WCB
|
304
|
316
|
316L
|
|
8
|
阀杆
|
304
|
304
|
316
|
316L
|
|
9
|
金属垫
|
304
|
304
|
316
|
316L
|
|
10
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
|
11
|
螺栓
|
25
|
不锈钢
|
不锈钢
|
不锈钢
|
|
12
|
填料压盖
|
WCB
|
304
|
316
|
316L
|
六、气动薄膜单座调节阀主要性能指标
|
项目
|
不带定位器
|
带定位器
|
|
基本误差%
|
±5.0
|
±1.0
|
|
回差%
|
3.0
|
1.0
|
|
死区%
|
3.0
|
0.4
|
|
始终点偏差%
|
气开
|
始点
|
±2.5
|
±1.0
|
|
始点
|
±5.0
|
±1.0
|
|
气关
|
始点
|
±5.0
|
±1.0
|
|
终点
|
±2.5
|
±1.0
|
|
额定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×阀额定容量
|
|
可调范围R
|
30：1
|
七、气动薄膜单座调节阀外形图
 |
|

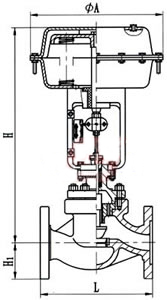

气动薄膜单座调节阀外形尺寸图
|
八、气动薄膜单座调节阀安装连接尺寸
|
公称通径 DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
610
|
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
650
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
|
H1
|
132
|
132
|
158
|
170
|
179
|
214
|
221
|
234
|
270
|
294
|
331
|
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
|
H3
|
180
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
|
L1
|
289
|
289
|
289
|
289
|
289
|
347
|
347
|
347
|
476
|
476
|
476
|
|
A
|
282
|
282
|
282
|
282
|
282
|
360
|
360
|
360
|
470
|
470
|
470
|
|
D
|
220
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
沃中公司专业生产气动薄膜单座调节阀系列产品,欢迎来电咨询气动单座调节阀产品详细信息.我们将竭诚为您提供优质的服务！
