“HQ”系列电动执行器是引进韩国最新技术用于控制90°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，HQ智能型电动执行器、角行程电动执行器广泛应用于石油、化工、水处理、造纸、电站、供热，轻工等各行业中。它以380V/220V/110V交流电源为驱动。以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭距达3000Nm。

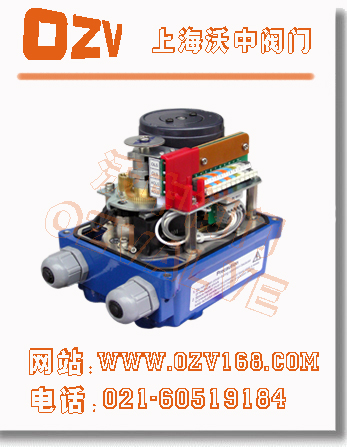

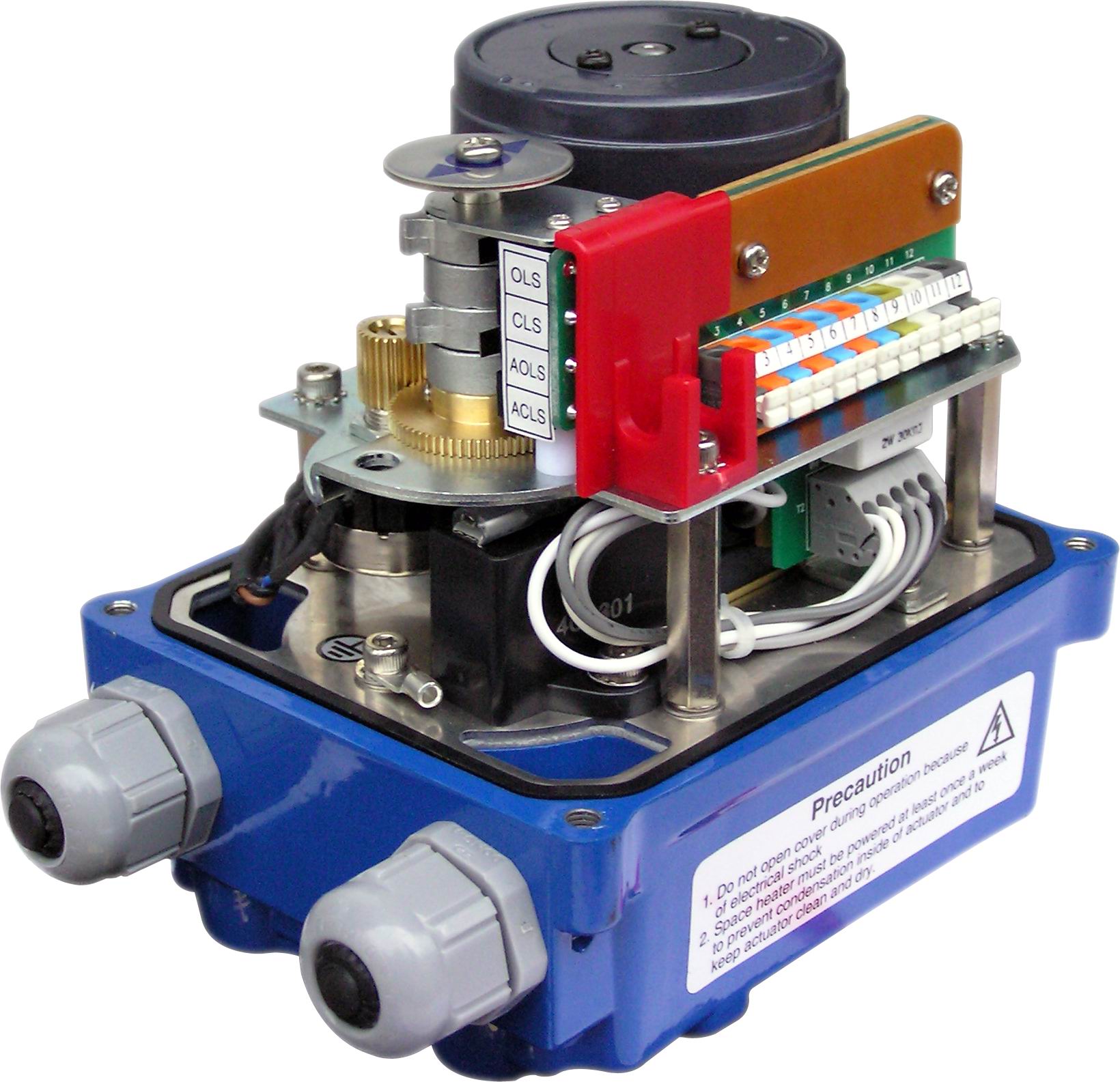

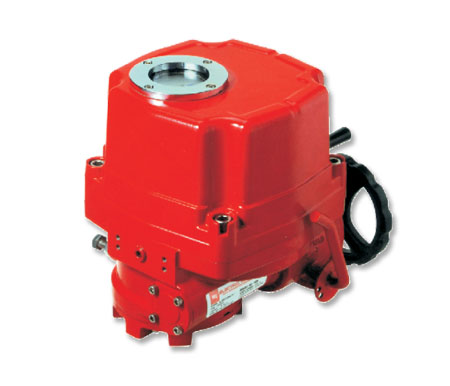

HQ智能型电动执行器 (普通型)	HQ智能型电动执行器 (隔爆型)

二、HQ智能型电动执行器 主要特点

1．壳体-壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68和防爆型供选择。
2．电机-全封闭式鼠笼式电机，体积小，扭距大，惯性力小，绝缘等级为F级，内置热保护开关，可防止损坏电机。
3．手动结构-手轮的设计保证安全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。
4．指示器-指示器安装在中心轴上，可以观察阀门位置。透镜采用凸出镜设计，不积水，观察更方便。
5．干燥器-用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
6．限位开关-机械、电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受手轮过量的影响。
7．扭距开关-（HQ-010除外）可提供过载保护，防止损坏电机。（出厂前已设定好，请用户不要随意更改设置）
8．自锁-精密的双蜗轮蜗杆机构可高效传输大扭距，效率高，噪音低（最大50分贝），寿命长有自锁功能，防止反转，传动部分稳定可靠部分稳定可靠，无需再加油。
9．防脱螺栓-拆除外壳时，螺栓附在壳体上，不会脱落。
10．安装-底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。11．线路-控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。
12．蜗轮-采用凹轮设计，与蜗杆的接触面大，传输扭距大，平衡且耐磨，使用寿命长。
13．PCU板-结构紧凑合理，将PCU板内置于机壳内。

三、HQ智能型电动执行器 主要技术参数

型号	最大输出扭距	动作时间 60/50HZ	最大轴径	电机F级	额定电流（A）50HZ				手轮转数	重量
	最大输出扭距	动作时间 60/50HZ	最大轴径	电机F级	单相		三相		手轮转数	重量
	N·m	90°	mm	W	110V	220V	380V	440V	N	kg
HQ-008	80	13/16	φ20	15	1.20	0.45	N/A	N/A	10	7.4
HQ-015	150	21/25	φ22	40	1.65	0.88	0.31	0.30	11	13
HQ-020	200	21/25	φ22	40	1.67	0.89	0.31	0.30	11	13
HQ-030	300	26/31	φ35	40	1.85	0.92	0.35	0.34	13.5	23
HQ-050	500	26/31	φ35	90	3.60	1.55	0.59	0.58	13.5	24
HQ-060	600	26/31	φ35	90	3.65	1.60	0.60	0.59	13.5	24
HQ-080	800	31/37	φ45	180	4.10	2.15	0.85	0.79	16.5	29
HQ-120	1200	31/37	φ45	180	4.20	2.35	0.87	0.81	16.5	29
HQ-200	2000	93/112	φ65	180	4.10	2.15	0.85	0.79	49.5	78
HQ-300	3000	93/112	φ65	180	4.20	2.35	0.87	0.81	49.5	78

四、HQ智能型电动执行器 标准件

外壳	防水级别 IP67,NEMA4 and 6
电机电源	110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%
控制电源	110/220V AC 1PH，50/60 Hz, ±10%
电机	鼠笼式异步电动机
限位开关	2 X 开/关， SPDT,250V AC 10A
辅助限位开关	2 X 开/关， SPDT,250V AC 10A
扭距开关	开/关，SPDT,250V AC 10A
行程	90°±10°
失速保护/操作温度	内置热保护，开150℃ ±5℃ /关 97℃ ±15℃
指示器	连续的位置指示
手动操作	机械离合机构
自锁装置	蜗轮，蜗杆机构提供自锁
机械限位	2个外部调整螺栓
干燥器	7-10W (110/220V AC)防冷凝
接线孔	2个PF 3/4”
环境温度	-20℃--+70℃
润滑	铝基润滑脂（EP 型）
材料	钢,铝合金，铝青铜，聚碳酸脂
环境温度	最大90％ RH
抗震性能	X Y Z 10g,0.2～34 Hz,30分钟
外涂层	干粉，环氧聚酯

沃中公司专业生产HQ智能型电动执行器,角行程电动执行器系列产品,欢迎来电咨询HQ智能型电动执行器产品详细信息！
