ZSQP气动快速切断阀
一、气动快速切断阀产品概述
本公司生产的ZSQP气动快速切断阀由活塞式气动执行机构与切断阀组成。气动切断阀采用直通单座型式，DN20以内阀芯为单导向结构，可直接采用精小型阀体。DN25-200阀芯为双导向结构，气动快速切断阀具有结构简单，操作方便，使用可靠，快速开闭等特点。它按照控制系统或调节仪表来的信号，直接控制被调介质的切断和流通，达到对压力流量温度或液位等参数的自动控制。气动快速切断阀主要应用于无杂质、无颗粒的液体、气体(氧气)介质，要求快速严密关闭，快速放空的自动控制系统中。
 |
 |
|

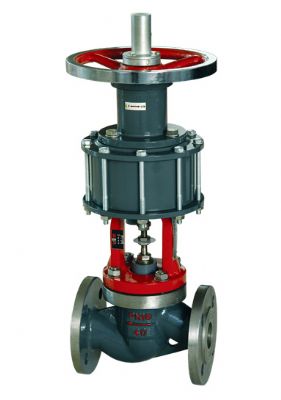

ZSQP气动快速切断阀
|

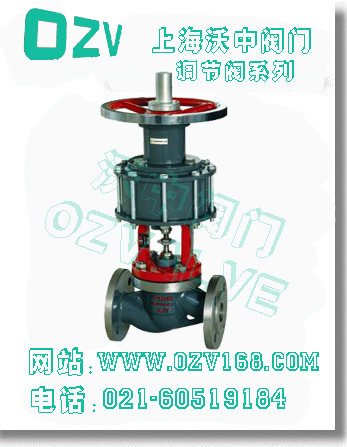

ZSQP气动快速切断阀
|
二、气动快速切断阀主要技术参数
|
公称通径(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
阀座直径(mm)
|
26
|
43
|
43
|
52
|
62
|
79
|
94
|
115
|
140
|
166
|
216
|
|
公称压力MPa
|
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
额定流量系数Kv
|
5.5
|
10
|
15
|
25
|
40
|
65
|
100
|
150
|
260
|
350
|
540
|
|
泄露量
|
1滴/min
|
3滴/min
|
5滴/min
|
7滴/min
|
9滴/min
|
|
行程(mm)
|
16
|
25
|
40
|
60
|
|
切断时间S
|
1~2
|
2~4
|
|
额定行程偏差
|
+10%
|
|
允许压差MPa
|
4.0
|
4.0
|
4.0
|
2.8
|
3.5
|
2.4
|
|
(2.5)
|
(1.7)
|
(1.0)
|
(1.1)
|
(0.8)
|
(1.6)
|
|
阀盖形式
|
常温型：-60~150℃中温型：-60~450℃高温型：-60~550℃低温型：-60~250℃
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
|
|
阀芯形式
|
单座型阀芯\双导向型阀芯
|
|
流量特性
|
快开特性
|
三、气动快速切断阀执行器技术参数
|
执行器型号
|
ZSD活塞式执行机构
|
|
活塞直径
|
150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7)
|
|
有效面积
|
175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7)
|
|
进气孔螺纹
|
M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7)
|
|
最大输出力
|
7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7)
|
|
操作压力
|
500KPa
|
|
作用形式
|
气— 关式或气— 开式
|
|
可配附件
|
手轮机构、限位开关、电磁阀、阀位传送器、气动加速器、保位阀、其它
|
四、气动快速切断阀外形图
 |
 |
|

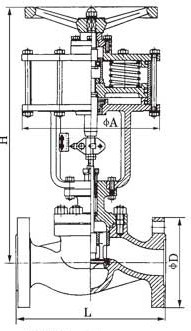

ZSQP气动快速切断阀 (顶装手轮)
|

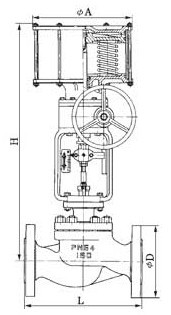

ZSQP气动快速切断阀 (顶部侧装手轮)
|
五、气动快速切断阀安装连接尺寸
|
公称通径
|
L
|
H
|
H1
|
A
|
|
20
|
180
|
53
|
608
|
222
|
|
25
|
190
|
58
|
680
|
222
|
|
32
|
210
|
68
|
774
|
222
|
|
40
|
230
|
73
|
812
|
280
|
|
50
|
265
|
80
|
935
|
280
|
|
65
|
285
|
90
|
1040
|
389
|
|
80
|
310
|
98
|
1045
|
389
|
|
100
|
355
|
108
|
1047
|
389
|
|
125
|
425
|
123
|
1450
|
389
|
|
150
|
460
|
140
|
1460
|
389
|
|
200
|
560
|
168
|
1480
|
389
|
沃中公司专业生产气动快速切断阀系列产品,欢迎来电咨询ZSQP气动切断阀产品详细信息.我们将竭诚为您提供优质的服务！
