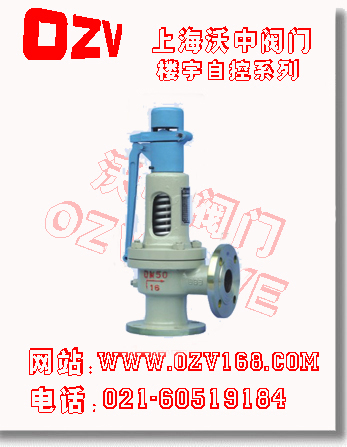

A47型弹簧带扳手微启式安全阀
一、用途：
本阀门适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上，作为超压保护装置。
二、主要连接尺寸：
|
公称通径 DN
|
do
|
D Nˊ
|
L
|
L1
|
≈H
|
|
20
|
15
|
20
|
100
|
85
|
298
|
|
25
|
20
|
25
|
100
|
85
|
298
|
|
32
|
25
|
32
|
115
|
100
|
310
|
|
40
|
32
|
40
|
120
|
110
|
315
|
|
50
|
40
|
50
|
135
|
120
|
377
|
|
65
|
50
|
65
|
140
|
130
|
415
|
|
80
|
65
|
80
|
160
|
135
|
420
|
|
100
|
80
|
100
|
170
|
160
|
539
|
|
125
|
100
|
125
|
190
|
190
|
624
|
|
150
|
125
|
150
|
205
|
195
|
636
|
|
200
|
150
|
200
|
240
|
230
|
772
|
|
250
|
200
|
250
|
350
|
320
|
970
|
一、用途：
本阀门适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上，作为超压保护装置。
二、主要尺寸：
|
公称通径 DN
|
do
|
D Nˊ
|
L
|
L1
|
≈H
|
|
20
|
15
|
20
|
100
|
95
|
301
|
|
25
|
20
|
25
|
100
|
95
|
301
|
|
32
|
25
|
32
|
115
|
105
|
312
|
|
40
|
32
|
40
|
135
|
115
|
366
|
|
50
|
40
|
50
|
160
|
130
|
401
|
|
65
|
50
|
65
|
175
|
160
|
570
|
|
80
|
65
|
80
|
175
|
160
|
565
|
|
100
|
80
|
100
|
190
|
180
|
597
|
|
150
|
100
|
150
|
280
|
260
|
738
|
