ZRSF(H)电动三通调节阀
电动三通调节阀具有调节精度高，动作稳定可靠等优点。电动三通合流调节阀 主要用于将两种流体混合成第三种流体；电动三通分流调节阀主要用于将一股流体分成两股流体。电动三通调节阀产品可代替两台互为开关的单、双座调节阀，用于液体、气体、蒸汽等介质的调节与控制。沃中本公司生产的电动三通调节阀，是由PSL系列和3810系列直行程电动执行机构和三通调节阀体组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。 电动三通调节阀 具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
一、电动三通调节阀产品概述
 |
 |
|
电动三通(合流)调节阀
|
|
二、电动三通调节阀主要技术参数
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数(KV)
|
分流阀
|
6.3
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
合流阀
|
-
|
-
|
-
|
-
|
-
|
-
|
85
|
135
|
210
|
340
|
535
|
800
|
1360
|
|
允许压差(MPa)
|
3.5
|
3.2
|
2.2
|
2.2
|
1.4
|
1.38
|
0.94
|
0.61
|
0.51
|
0.36
|
0.2
|
0.19
|
0.13
|
|
公称压力(MPa)
|
1.6、2.5、4.0、6.4、10.0
|
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|
阀盖形式
|
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
|
|
压盖形式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|
阀芯形式
|
双导向型套筒式阀芯
|
|
流量特性
|
直线性、等百分比
|
|
配置执行器类别
|
381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
|
|
执行器参数
|
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
|
|
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
|
|
环境温度：-25～+70℃、环境湿度：≤95%
|
三、电动三通调节阀主要结构图
四、电动三通调节阀主要零件材料
|
1
|
阀体
|
WCB
|
304
|
316
|
316L
|
|
2
|
阀座
|
304
|
304
|
316
|
316L
|
|
3
|
阀芯
|
304
|
304
|
316
|
316L
|
|
4
|
垫片
|
PTFE\石墨垫片
|
|
5
|
铜套
|
黄铜
|
|
6
|
导向套
|
304
|
304
|
316
|
316L
|
|
7
|
密封中垫
|
PTFE\石墨垫片
|
|
8
|
阀盖
|
WCB
|
304
|
316
|
316L
|
|
9
|
填料
|
PTFE/石墨
|
|
10
|
填料压盖
|
WCB
|
304
|
316
|
316L
|
|
11
|
阀杆
|
304
|
304
|
316
|
316L
|
五、电动三通调节阀主要性能指标
|
项目
|
指标值
|
|
基本误差%
|
配3810L±2.5；配PSL±1.0
|
|
回差%
|
配381L ±2.0；配PSL±1.0
|
|
死区%
|
1.0
|
|
始终点偏差%
|
电开
|
始点±2.5
|
终点±2.5
|
|
始点±2.5
|
终点±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
额定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×阀额定容量
|
|
可调范围R
|
30：1
|

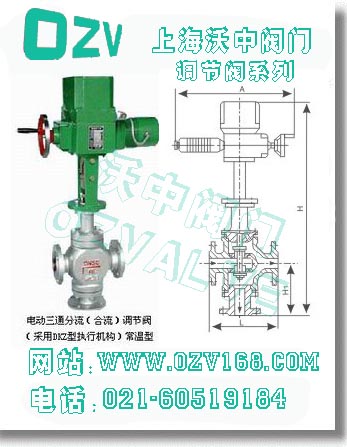

六、电动三通调节阀外形图
 |
 |
|
电动三通调节阀
|
电动三通调节阀
|
七、电动三通调节阀安装连接尺寸
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L
|
PN16/25
|
180
|
185
|
200
|
220
|
250
|
275
|
305
|
350
|
410
|
450
|
550
|
670
|
770
|
|
PN40
|
185
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
690
|
795
|
|
PN64
|
190
|
200
|
220
|
240
|
265
|
295
|
320
|
370
|
400
|
475
|
570
|
752
|
819
|
|
H
|
PN16/25
|
140
|
140
|
150
|
160
|
180
|
200
|
222
|
230
|
270
|
280
|
306
|
474
|
584
|
|
PN40
|
140
|
140
|
150
|
160
|
180
|
200
|
222
|
230
|
270
|
280
|
306
|
474
|
584
|
|
PN64
|
150
|
160
|
170
|
180
|
200
|
220
|
240
|
260
|
300
|
322
|
380
|
495
|
605
|
|
H1
|
155
|
155
|
175
|
180
|
200
|
235
|
250
|
260
|
330
|
350
|
420
|
530
|
680
|
|
H2
|
3810L
|
373
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
725
|
725
|
|
PSL
|
465
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
788
|
788
|
|
D
|
3810L
|
225
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
310
|
310
|
|
PSL
|
177
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
218
|
218
|
沃中公司专业生产电动三通调节阀系列产品,欢迎来电咨询电动三通调节阀产品详细信息.我们将竭诚为您提供优质的服务！
