电动高压调节阀
电动高压笼式调节阀
一、电动高压调节阀产品概述
本公司生产的电动高压调节阀，由PSL系列或者3810L系列直行程电动执行机构和高压调节阀体组成。电动笼式高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。电动高压调节阀采用笼式节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。电动执行机构为一体化结构，内有伺服放大器,输入控制信号(4～20mADC或1～5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。阀体为直通式，阀芯为单导向结构，阀体流路简单，阻力小，电动高压调节阀特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。电动高压调节阀整体具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
 |
 |
|

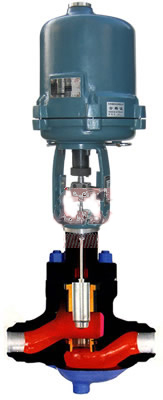

电动高压调节阀
|

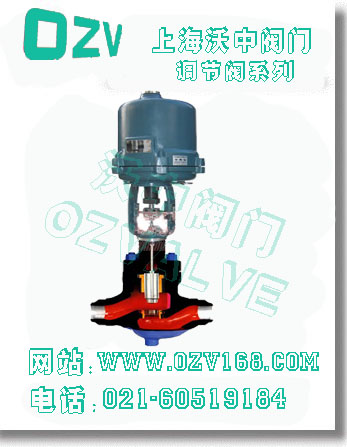

电动高压调节阀
|
二、电动高压调节阀主要技术参数
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数(KV)
|
单座
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
630
|
875
|
1250
|
|
笼式
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
155
|
250
|
370
|
580
|
900
|
1300
|
|
允许压差(MPa)
|
≤ 公称压力
|
|
公称压力(MPa)
|
10.0、16.0、25.0、32.0、45.0
|
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|
阀盖形式
|
标准型(-17～+250℃)、高温型(+250～+450℃)
|
|
压盖形式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|
阀芯形式
|
单座式、笼式
|
|
流量特性
|
等百分比
|
|
配置执行器类别
|
3810系列、PSL系列等电动执行器(客户指定品牌亦可)
|
|
执行器参数
|
电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
|
|
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
|
|
环境温度：-25～+70℃、环境湿度：≤95%
|

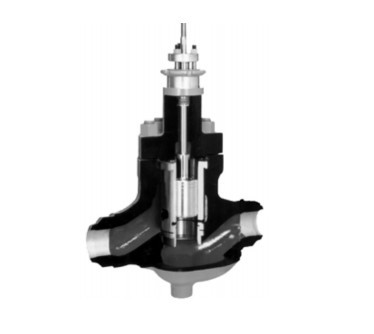

三、电动高压调节阀主要结构图
四、电动高压调节阀主要零件材料
|
1
|
阀体
|
WCB
|
304
|
316
|
316L
|
|
2
|
垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
|
3
|
阀笼
|
304
|
304
|
316
|
316L
|
|
4
|
阀芯
|
304
|
304
|
316
|
316L
|
|
5
|
中垫
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
|
6
|
阀盖
|
WCB
|
304
|
316
|
316L
|
|
7
|
螺栓
|
25
|
不锈钢
|
不锈钢
|
不锈钢
|
|
8
|
阀杆
|
304
|
304
|
316
|
316L
|
|
9
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
|
10
|
螺栓
|
25
|
不锈钢
|
不锈钢
|
不锈钢
|
|
11
|
填料压盖
|
WCB
|
304
|
316
|
316L
|
五、电动高压调节阀主要性能指标
|
项目
|
指标值
|
|
基本误差%
|
配3810L±2.5；配PSL±1.0
|
|
回差%
|
配381L ±2.0；配PSL±1.0
|
|
死区%
|
1.0
|
|
始终点偏差%
|
电开
|
始点±2.5
|
终点±2.5
|
|
始点±2.5
|
终点±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
额定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×阀额定容量
|
|
可调范围R
|
30：1
|
六、电动高压调节阀安装连接尺寸
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
国标
|
国标压力：PN10.0、16.0、25.0、32.0、45.0MPa
美标压力：150LB、300LB、600LB、900LB、1500LB、2500LB
|
|
美标
|
|
H、H1、H2
|
H、H1：该尺寸根据沃中工程师设计为准
H2、D：该尺寸根据调节阀力矩大小而定
|
|
D
|
沃中公司专业生产电动高压调节阀系列产品,欢迎来电咨询电动高压笼式控制阀产品详细信息.我们将竭诚为您提供优质的服务！
