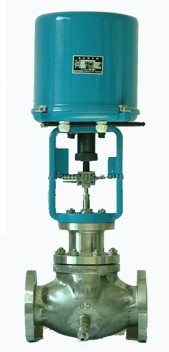

一、电动保温调节阀产品概述
本公司生产的夹套电动保温调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2-1976标准。电动保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低,造成粘度增加或流体出现凝固时,这时在阀体和上阀盖处增设蒸汽保温夹套装置,使工艺介质满足过程控制的需要。电动保温调节阀配以3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成,电动执行机构为一体化结构,内有伺服放大器,输入控制信号(4-20mADC1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动保温调节阀的泄漏量符合ANSI B16.104标准。

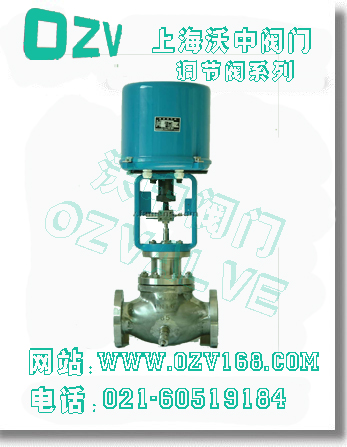

电动保温调节阀
电动保温调节阀
二、电动保温调节阀主要技术参数
公称通径(DN)
20
25
32
40
50
65
80
100
150
阀座直径(dn)
20
25
32
40
50
65
80
100
150
额定流量系数(KV)
单座
6.9
11
17.6
27.5
44
69
110
176
440
套筒
6.3
10
16
25
40
63
100
160
360
允许压差(MPa)
单座
3.8
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0.6
套筒
6.4
6.4
5.2
5.2
4.6
4.6
3.7
3.7
3.1
公称压力(MPa)
1.62.54.06.4
额定行程(mm)
16
25
40
60
阀盖形式
标准型(-17+250)、高温型(+250+450)、低温型(-40-196)、波纹管密封型(-40+350)
压盖形式
螺栓压紧式
阀芯形式
单座式、套筒式
流量特性
等百分比、快开特性
配置执行器类别
3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数
电源电压:220V、输入信号:4-20mA1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65、隔爆标志:ExdBT4(ExdBT6特殊定制)、手操功能:手柄
环境温度:-25+70、环境湿度:≤95%
三、电动保温调节阀主要结构图
电动保温调节阀 (单座式结构图)
电动保温调节阀 (套筒式结构图)
四、电动保温调节阀主要零件材料
1
阀体
WCB
304
316
316L
2
垫片
PTFE\石墨垫片
PTFE\石墨垫片
PTFE\石墨垫片
PTFE\石墨垫片
3
阀座/套筒
304
304
316
316L
4
阀芯
304
304
316
316L
5
导向套/并帽
304
304
316
316L
6
中垫
PTFE\石墨垫片
PTFE\石墨垫片
PTFE\石墨垫片
PTFE\石墨垫片
7
阀盖
WCB
304
316
316L
8
阀杆
304
304
316
316L
9
保温夹套
25
304
316
316L
10
填料
PTFE/石墨
PTFE/石墨
PTFE/石墨
PTFE/石墨
11
螺栓
25
不锈钢
不锈钢
不锈钢
12
填料压盖
WCB
304
316
316L
五、电动保温调节阀主要性能指标
项目
指标值
基本误差%
3810L±2.5PSL±1.0
回差%
381L ±2.0PSL±1.0
死区%
1.0
始终点偏差%
电开
始点±2.5
终点±2.5
始点±2.5
终点±2.5
电关
始点
±2.5
终点
±2.5
额定行程偏差%
≤2.5
泄露量L/h
0.01%×阀额定容量
可调范围R
301

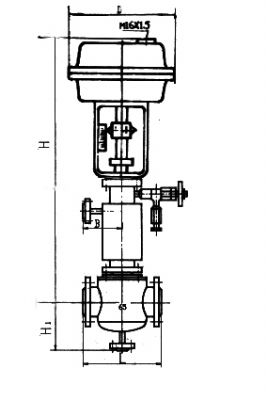

六、电动保温调节阀外形图
电动保温调节阀
电动保温调节阀
七、电动保温调节阀安装连接尺寸
公称通径(DN)
20
25
32
40
50
65
80
100
125
150
L
PN16/25
181
184
200
222
254
276
298
352
410
451
PN40
194
197
200
235
267
292
317
368
425
473
PN64
206
200
210
251
286
311
337
394
440
508
H
PN16/25
52.5
57.5
75
75
85.5
92.5
100
110
142.5
158
PN40
52.5
57.5
75
75
82.5
92.5
100
117.5
150
167.5
PN64
65
40
85
85
90
102.5
107.5
125
172.5
195
H1
182
182
218
225
230
264
271
285
320
344
H2
3810L
373
373
495
495
495
700
700
700
725
725
PSL
465
465
465
465
465
560
560
560
560
560
D
3810L
225
225
225
225
225
257
257
257
310
310
PSL
177
177
177
177
177
182
182
182
182
182
