电动高压角式调节阀
一、电动角型调节阀产品概述
电动角式高压调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小。电动高压角式调节阀特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，电动角型调节阀 一般使用于底进侧出的场合，因为这样可使调节有较好的稳定性。本公司生产的电动角型调节阀，是由角型调节阀体配以3810L型(或PSL系列)直行程电子式电动执行机构组成。执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制电动角型调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
 |
 |
|

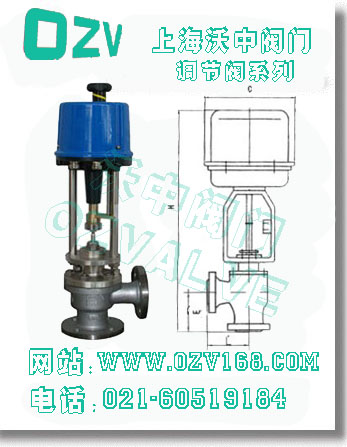

电动角型调节阀
|
电动高压角式调节阀(高压阀体)
|
二、电动角型调节阀主要技术参数
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
阀座直径(dn)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数(KV)
|
直线性
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
100
|
176
|
275
|
440
|
690
|
875
|
1250
|
|
等百分
|
6.3
|
10
|
15
|
25
|
40
|
64
|
100
|
160
|
250
|
400
|
630
|
850
|
1180
|
|
允许压差(MPa)
|
6.4
|
6.4
|
5.0
|
2.8
|
1.7
|
1.7
|
1.0
|
6.0
|
4.8
|
3.3
|
1.8
|
1.5
|
0.8
|
|
公称压力(MPa)
|
1.6、2.5、4.0、6.4、10.0
|
|
额定行程(mm)
|
16
|
25
|
40
|
60
|
100
|
|
阀盖形式
|
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
|
|
压盖形式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、V型柔性石墨填料
|
|
阀芯形式
|
单座柱塞型
|
|
流量特性
|
直线性、等百分比
|
|
配置执行器类别
|
381L系列电动执行器、PSL系列电动执行器、(亦可指定其它品牌执行器)
|
|
执行器参数
|
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
|
|
防护等级：相当IP55、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
|
|
环境温度：-25～+70℃、环境湿度：≤95%
|
三、电动角型调节阀主要结构图
|
电动角型调节阀(铸造阀体)
|
电动高压角式调节阀(锻造阀体)
|
四、电动角型调节阀主要零件材料
|
1
|
阀体
|
铸钢/不锈钢
|
1
|
阀体
|
铸钢/不锈钢
|
|
2
|
阀芯
|
不锈钢
|
2
|
阀笼
|
不锈钢
|
|
3
|
导向套
|
不锈钢
|
3
|
阀杆
|
不锈钢
|
|
4
|
中垫
|
PTFE\金属垫片
|
4
|
中垫
|
PTFE\金属垫片
|
|
5
|
阀盖
|
铸钢/不锈钢
|
5
|
阀盖
|
铸钢/不锈钢
|
|
6
|
阀杆
|
不锈钢
|
6
|
填料函
|
PTFE\石墨垫片
|
|
7
|
填料函
|
PTFE\石墨垫片
|
7
|
填料压盖
|
铸钢/不锈钢
|
|
8
|
填料压盖
|
铸钢/不锈钢
|
8
|
螺栓螺母
|
25/不锈钢
|
|
9
|
螺栓螺母
|
25/不锈钢
|
|
五、电动角型调节阀主要性能指标
|
项目
|
指标值
|
|
基本误差%
|
配3810L±2.5；配PSL±1.0
|
|
回差%
|
配381L ±2.0；配PSL±1.0
|
|
死区%
|
1.0
|
|
始终点偏差%
|
电开
|
始点±2.5
|
终点±2.5
|
|
始点±2.5
|
终点±2.5
|
|
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
|
额定行程偏差%
|
≤2.5
|
|
泄露量L/h
|
0.01%×阀额定容量
|
|
可调范围R
|
30：1
|
六、电动角型调节阀外形图
 |
 |
|
电动角型调节阀(配3810L执行器)
|
电动高压角式调节阀(配PSL执行器)
|
七、电动角型调节阀安装连接尺寸
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L、L1
|
PN16/25
|
95
|
100
|
105
|
115
|
125
|
145
|
155
|
175
|
200
|
225
|
275
|
95
|
100
|
|
PN40
|
95
|
100
|
105
|
115
|
125
|
145
|
155
|
175
|
200
|
225
|
275
|
95
|
100
|
|
PN64
|
115
|
115
|
130
|
130
|
150
|
170
|
190
|
215
|
250
|
275
|
325
|
115
|
115
|
|
H
|
PN16/25
|
119
|
119
|
122
|
140
|
157
|
169
|
179
|
200
|
230
|
250
|
304
|
365
|
420
|
|
PN40
|
123
|
123
|
134
|
152
|
157
|
191
|
201
|
216
|
240
|
270
|
325
|
380
|
400
|
|
PN64
|
135
|
135
|
142
|
160
|
177
|
196
|
206
|
227
|
257
|
277
|
331
|
410
|
430
|
|
H1
|
3810L
|
373
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
725
|
725
|
|
PSL
|
465
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
788
|
788
|
|
D
|
3810L
|
225
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
310
|
310
|
|
PSL
|
177
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
218
|
218
|
沃中公司专业生产电动角型调节阀系列产品,欢迎来电咨询电动高压角式调节阀产品详细信息.我们将竭诚为您提供优质的服务！
