Q41N/Q61N高压锻钢球阀
Q41N手动高压法兰球阀
一、高压锻钢球阀 产品概述
沃中公司引进开发生物Q41N/Q61N高压锻钢球阀主要用于石油，天然气的长距离管线输送和城市煤气管道系统。由于长输管线用阀的独有特征，因而在设计时充分考虑了其承受管道应力的能力，以及安全性，耐候性，长期使用的可靠性等；密封，结构设计属特技公司独有。锻钢法兰球阀操作方式有手动－蜗杆蜗轮驱动，气动，电动，气-液联动，电-液联动，以及各类特殊控制形式。高压锻钢球阀主要特点如下：
1、双截断和排放。2、安全解压。3、可靠密封。4、防火设计。5、清扫管道。6、紧急密封。7、特殊阀门。8、阀盖组合密封。9、排污。10、接长阀杆。11、防静电设计。12、承受管道应力安全。
有些锻钢高压球阀阀体上标有箭头，如果没有附带英文FIOW字迹，则为密封座作用方向，不作为介质流向参考，阀门自泄方向相反。通常情况下，双阀座密封的球阀具有双向流向。
|
|
|
|
Q61N高压锻钢球阀 (焊接式)
|

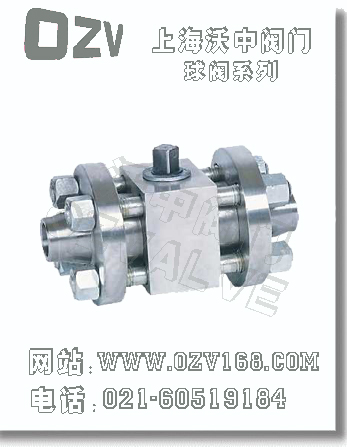

Q41N高压锻钢球阀 (高压法兰球阀)
|
二、高压锻钢球阀 产品用途
固定锻钢法兰球阀适用于Class 150～600Lb，工作温度<150℃的长输管线和一般工业管线，其安全、耐恶劣环境性等的设计均已进行特殊考虑，适用于水、油品、蒸汽等介质。
1、阀门中腔停滞的压力异常超过弹簧的预紧力时，阀座后退脱离球体，达到自动泄压的效果，卸压后阀座自动复位。
2、当万一发生火灾或由于异常升温使阀座密封圈烧损或软化时，在弹簧和介质压力作用下，使支撑圈球面部位和球体形成金属对金属接触，达到暂时密封作用，阻止了火灾进一步扩大，符合API 6FA的规定。
3、填料压盖部位密封采用PTFR填料和0形密封圈双重密封圈，特别适用于气体介质，填料装在填料盘内，可随时采用摩擦系统低的新型SF型自润滑滑动轴衬，减低操作力矩。
三、高压锻钢球阀设计规范
|
设计与制造
|
GB12237、API 6D
|
|
结构长度
|
GB12221、ANSI B16.10
|
|
法兰连接
|
JB/T79、GB9112-9131 ANSI B 16.25
|
|
压力温度等级
|
ANSI B16.34 E101
|
|
试验与检验
|
API598 E101
|
四、高压锻钢球阀 主要外形尺寸图
|
|
|
高压锻钢球阀 (锻钢法兰球阀)
|
五、高压锻钢球阀 外形连接尺寸
PN16MPa连接尺寸
|
产品型号Type
|
公称通径DN
|
PN16.0/32.0MPa
|
wt(kg)
|
|
L
|
L1
|
D
|
D1
|
H
|
W
|
|
Q61F-320
Q61N-320
|
10
|
150
|
60
|
90
|
18
|
58
|
220
|
4
|
|
15
|
170
|
70
|
100
|
23
|
62
|
220
|
4
|
|
20
|
191
|
81
|
110
|
29
|
75
|
250
|
6.5
|
|
25
|
205
|
95
|
115
|
36
|
80
|
250
|
8
|
|
32
|
230
|
110
|
150
|
43
|
96
|
300
|
16
|
|
40
|
260
|
120
|
170
|
49
|
111
|
400
|
22.5
|
|
50
|
330
|
140
|
200
|
61
|
128
|
400
|
35
|
|
65
|
360
|
150
|
225
|
80
|
180
|
500
|
44
|
|
80
|
380
|
160
|
270
|
105
|
200
|
600
|
78
|
|
100
|
430
|
188
|
320
|
118
|
245
|
800
|
120
|
PN32MPa连接尺寸
|
产品型号Type
|
公称通径DN
|
PN16.0/32.0MPa
|
wt(kg)
|
|
L
|
L1
|
D
|
D1
|
H
|
W
|
|
Q61F-320
Q61N-320
|
10
|
150
|
60
|
90
|
18
|
211
|
255
|
12
|
|
15
|
170
|
70
|
100
|
23
|
293
|
348
|
18
|
|
20
|
191
|
81
|
110
|
29
|
297
|
348
|
20
|
|
25
|
205
|
95
|
115
|
36
|
303
|
348
|
22
|
|
32
|
230
|
110
|
150
|
43
|
456
|
520
|
40
|
|
40
|
260
|
120
|
170
|
49
|
463
|
520
|
49
|
|
50
|
330
|
140
|
200
|
61
|
478
|
520
|
61
|
|
65
|
360
|
150
|
225
|
80
|
180
|
500
|
-
|
|
80
|
380
|
160
|
270
|
105
|
200
|
600
|
-
|
|
100
|
430
|
188
|
320
|
118
|
245
|
800
|
-
|
六、高压锻钢球阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
沃中公司专业生产高压锻钢球阀系列产品,欢迎来电咨询锻钢法兰球阀产品详细信息.我们将竭诚为您提供优质的服务！
