Q11F手动内螺纹球阀
Q11F一片式球阀、二片式球阀、三片式球阀
一、手动内螺纹球阀 产品概述
沃中公司生产的Q11F内螺纹球阀及对焊连接球阀分为整体式(一片式球阀)、两片式球阀及三片式球阀。内螺纹球阀阀体铸造采用台湾引进的先进工艺，结构合理、造型美观。内螺纹球阀阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式球阀、三片式球阀连接形式另有对焊(BW)承插焊(SW),并均可带国际标准ISO支架平台和锁定装置。内螺纹球阀可设置90°开关定位机构，根据需要加锁以防止误操作，驱动方式:手动、电动、气动。
二、手动内螺纹球阀 主要用途
内螺纹球阀及焊接式球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。 选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
三、手动内螺纹球阀 一片式球阀 产品图片及结构图
|
|
|
|

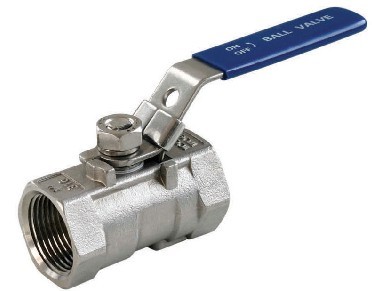

一片式球阀 (内螺纹球阀)
|

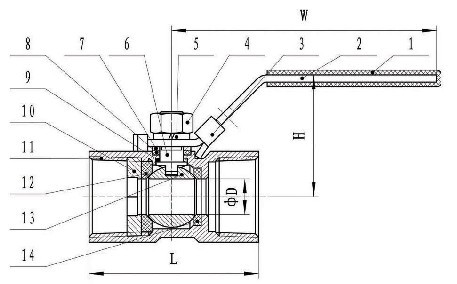

一片式球阀 (内螺纹球阀) 结构图
|
四、手动内螺纹球阀 一片式球阀 主要零件材料
|
序号NO
|
零件名称
|
材质
|
|
1
|
密封圈
|
聚四氟乙烯PTFE
|
|
2
|
球体
|
不锈钢SS316
|
|
3
|
密封垫
|
聚四氟乙烯PTFE
|
|
4
|
阀盖
|
不锈钢SS316
|
|
5
|
阀体
|
不锈钢CF8M
|
|
6
|
阀杆
|
不锈钢SS316
|
|
7
|
止推垫圈
|
聚四氟乙烯PTFE
|
|
8
|
填料
|
聚四氟乙烯PTFE
|
|
9
|
填料压盖螺母
|
不锈钢SS304
|
|
10
|
垫圈
|
不锈钢SS304
|
|
11
|
阀杆螺母
|
不锈钢SS304
|
|
12
|
手柄套
|
塑料
|
|
13
|
手柄
|
不锈钢SS304
|
五、手动内螺纹球阀 一片式球阀 主要外形尺寸
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
|
D
|
5.0
|
7.0
|
9.2
|
12.5
|
15.0
|
20.0
|
24.5
|
32
|
|
L
|
40
|
45
|
58
|
60
|
72
|
78
|
83
|
100
|
|
H
|
35
|
37
|
43.5
|
47
|
50
|
57
|
69
|
74.5
|
|
E
|
64
|
70
|
90
|
90
|
103
|
103
|
127
|
127
|
|
重量WT(g)
|
55
|
95
|
165
|
250
|
405
|
625
|
850
|
1400
|
六、手动内螺纹球阀 二片式球阀 产品图片及结构图
|
|
|
|

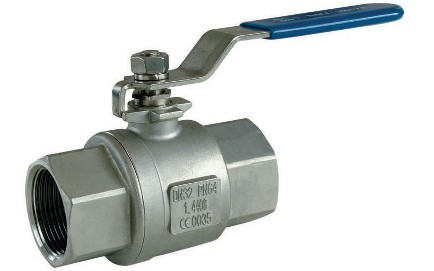

二片式球阀 (内螺纹球阀)
|

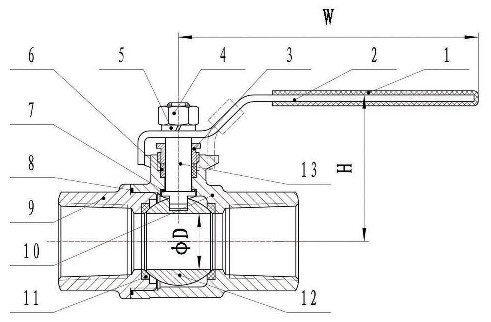

二片式球阀 (内螺纹球阀) 结构图
|
七、手动内螺纹球阀 二片式球阀 主要零件材料
|
序号NO.
|
零件名称
|
材质
|
|
不锈钢
|
碳钢
|
|
1
|
阀体
|
不锈钢CF8M
|
碳钢WCB
|
|
2
|
球体
|
不锈钢SS316
|
不锈钢SS304
|
|
3
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
4
|
密封垫
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
5
|
阀盖
|
不锈钢CF8M
|
碳钢WCB
|
|
6
|
阀杆
|
不锈钢SS316
|
不锈钢SS304
|
|
7
|
止推垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
8
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
9
|
填料压盖螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
10
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
|
11
|
垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
12
|
阀杆螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
13
|
手柄套
|
塑料
|
塑料
|
八、手动内螺纹球阀 二片式球阀 主要外形尺寸
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
21/2"
|
3"
|
4"
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
55
|
55
|
65
|
75
|
88
|
102
|
110
|
125
|
162
|
189
|
260
|
|
H
|
50
|
50
|
60
|
64
|
71
|
78
|
86
|
95
|
130
|
148
|
180
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
重量WT(g)
|
225
|
225
|
390
|
502
|
850
|
1502
|
2020
|
3625
|
4700
|
7700
|
14850
|
九、手动内螺纹球阀 三片式球阀 产品图片及结构图
|
|
|
|

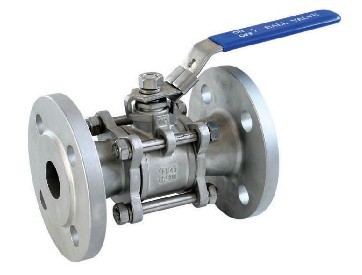

三片式球阀 (内螺纹球阀)
|

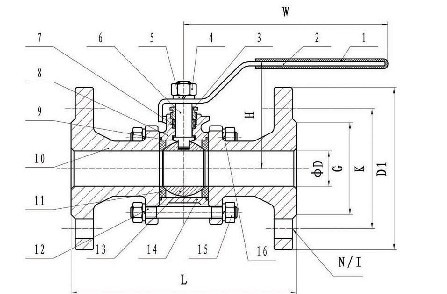

三片式球阀 (内螺纹球阀) 结构图
|
十、手动内螺纹球阀 三片式球阀 主要零件材料
|
序号NO.
|
零件名称
|
材质
|
|
不锈钢
|
碳钢
|
|
1
|
阀体
|
不锈钢CF8M
|
碳钢WCB
|
|
2
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
3
|
阀盖
|
不锈钢CF8M
|
碳钢WCB
|
|
4
|
球体
|
不锈钢SS316
|
不锈钢SS304
|
|
5
|
阀杆
|
不锈钢SS316
|
不锈钢SS316
|
|
6
|
螺母
|
不锈钢SS304
|
FCD45
|
|
7
|
垫圈
|
不锈钢SS304
|
FCD45
|
|
8
|
手柄套
|
塑料
|
塑料
|
|
9
|
手柄
|
不锈钢SS304
|
不锈钢SS304
|
|
10
|
阀杆螺母
|
不锈钢SS304
|
B7
|
|
11
|
垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
12
|
填料压盖螺母
|
不锈钢SS304
|
FCD45
|
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
14
|
止推垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
16
|
螺栓
|
不锈钢SS304
|
B8
|
十一、手动内螺纹球阀 三片式球阀 主要外形尺寸
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
21/2"
|
3"
|
4"
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
68
|
68
|
72
|
85
|
90
|
112
|
120
|
145
|
185
|
210
|
268
|
|
H
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
|
重量WT(g)
|
400
|
405
|
640
|
890
|
1160
|
2195
|
2940
|
4865
|
7000
|
10700
|
19350
|
十二、手动内螺纹球阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
沃中公司专业生产内螺纹球阀系列产品,欢迎来电咨询手动内螺纹球阀产品详细信息.我们将竭诚为您提供优质的服务！
